MacGyver napisał(a):Założyłem natężenie prądu 600mA. Wtedy 1W ma niewielki zapas. Teraz sobie przypomniałem, że ostatnio stanęło na 2W. Możesz sam przeliczyć.
Na pewno 600mA dla diod 1W? Dla 3W to się zgodzę, ale nie dla 1W, które mają prąd maksymalny 350mA...
MacGyver napisał(a):Założyłem natężenie prądu 600mA. Wtedy 1W ma niewielki zapas. Teraz sobie przypomniałem, że ostatnio stanęło na 2W. Możesz sam przeliczyć.
Na pewno 600mA dla diod 1W? Dla 3W to się zgodzę, ale nie dla 1W, które mają prąd maksymalny 350mA...
MacGyver napisał(a):Założyłem natężenie prądu 600mA. Wtedy 1W ma niewielki zapas. Teraz sobie przypomniałem, że ostatnio stanęło na 2W. Możesz sam przeliczyć.
Na pewno 600mA dla diod 1W? Dla 3W to się zgodzę, ale nie dla 1W, które mają prąd maksymalny 350mA...
Kupiłem już 2w rezystory Dzisiaj przyszły już diody+Lm-y317 i teraz trzeba będzie zabrać się za robotę. Najgorsze będzie chyba rozłożenie kolorów bo moja belka będzie miała wymiary 99×18cm , czyliinny rozkład diód inny niż u Qwasira. Zacząłem rozmieszczać kolory już wczoraj,ale co namaluję to zmazuje i narazie tak w kółko.
cyt.:"Najgorsze będzie chyba rozłożenie kolorów bo moja belka będzie miała wymiary 99×18cm , czyliinny rozkład diód inny niż u Qwasira. Zacząłem rozmieszczać kolory już wczoraj,ale co namaluję to zmazuje i narazie tak w kółko."
Uważam, że to najłatwiejsza część projektu.
Najpierw wyznacz sobie siatkę podziału czyli podziel dostępną długość przez liczbę diod i wytrasuj sobie punkty gdzie będziesz montował diody .
To jest profil o szerokości 18cm ? Jeśli tak to zdajesz sobie sprawę że maksymalna moc rozproszona takiego radiatora to 100W ?. W te 100W należy wliczyć moc traconą na LM-ach.
Hultaj napisał(a):To jest profil o szerokości 18cm ? Jeśli tak to zdajesz sobie sprawę że maksymalna moc rozproszona takiego radiatora to 100W ?. W te 100W należy wliczyć moc traconą na LM-ach.

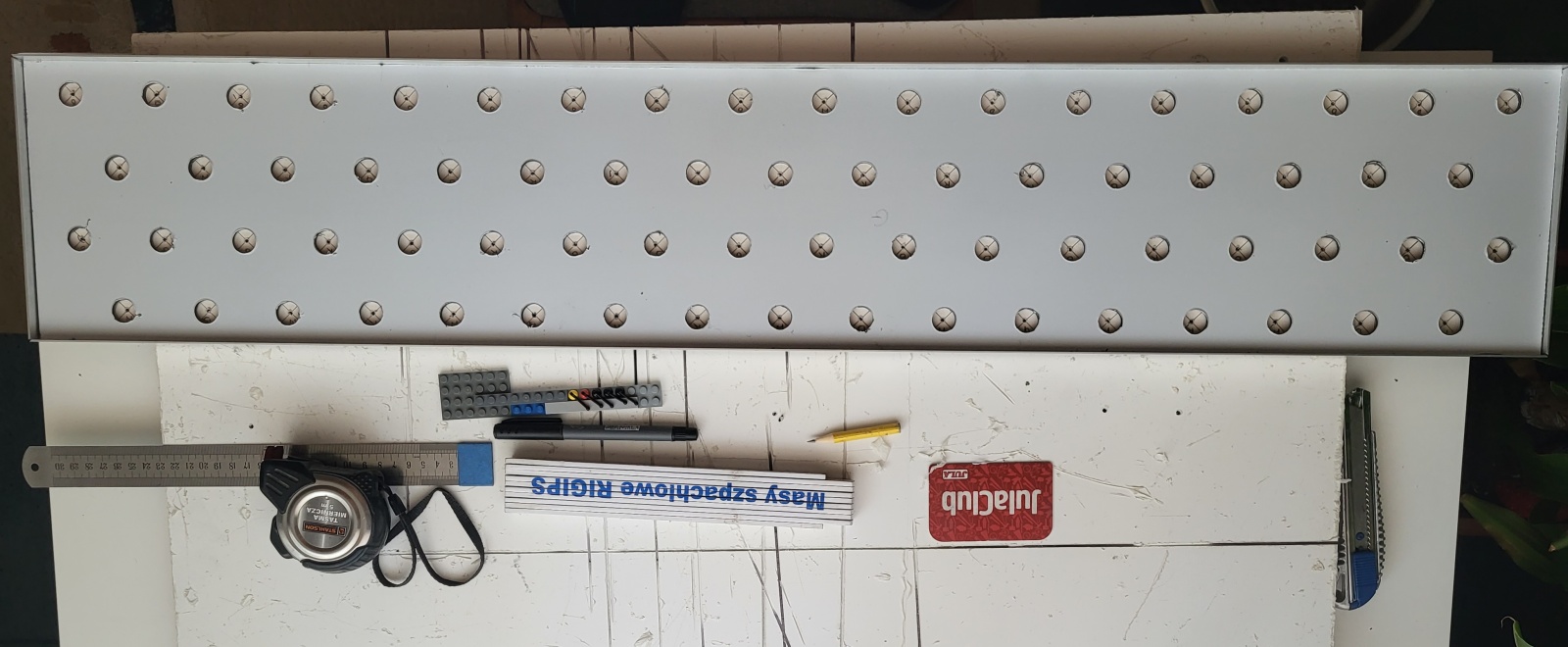

Odległości między diodami wyszła 5,5cm. Profil to blacha aluminiowa o grubości 3mm,wykończona narożnikami aluminiowymi 2cm×2cm×2mm. Jak trzeba będzie to dodam radiatory z dwuceownika aluminiowego. Rozkład diód troszkę się zmienił,dołanczam z zdjęcie
Piotrek : nie możesz sie dokładnie wzorować na kolegi projekcie. Ma on nadmiarową powierzchnię radiatora w postaci pokrywy . Więcej sie nie da . Proponuję zastanowić sie /przeanalizować bilans cieplny układu abyś projektu nie położył zwłaszcza że dość swawolnie żonglujesz mocami .
Andrzejkowac: obliczanie radiatorów do najprostszych nie należy . Owszem, mogę podać równe wzory o róznej dokładnośći (uwzględniające odpowiednio dużo zmiennych ) ale i tak kluczowy będzie parametr Rtra który jest wyznaczany w dużej części emirycznie. Wg ITT dla blachy aluminiowej nalezy przyjąć 7 K/W i z tego wyszedłem . Aby to wszystko uprościć oraz sprowadzić do warunków realnych w akwarystyce wyznaczyłem max uproszczony wskaźnik wynoszący 5,2-5,5 dm2/W dla belki i niezakłóconej konwekcji.
Czyli w tym konkrtnym przypadku mamy : 1,8dm x 10dm = 18dm2 x 5,5W/dm2 = 99W
czyli dalej : mając 72 diod podzielonych na 6 elementowe sekcje otrzymujemy 12 sekcji czyli całowita moc maksymalna /12sekcji = 99/12 = 8,25 W / sekcję
a więc : I= P/U powoduje 8,25W/24V = 0,34A (340mA) w każdej gałęzi
Hultaj piszesz w jezyku mi nie znanym,nie znam się na takich wyliczeniach. Do 72L akwarium czyli 60×30×40 zrobiłem sam belkę 59cm×16cm z czego na diody można wykorzystać 12cm. Wsadziłem tam 42 diody 1w na rezystorach bodajże 8ohm 2w i temperatura belki nie przekracza 39÷40 stopni robiłem ją z marszu czyli nie mając o tym pojęcia i twierdzę że nadal nie mam o tym pojęcia. Poprostu staram się jak mogę
No i zgadza się i potwierdzasz to wszystko co wyżej napisałem. Tamta belka miała powierzchnię 9,44dm2 x 5,5W/dm2 = 52W max a Ty zainstalowałeś tam niecałe 40W bo diody zasiliłeś poniżej 300mA. Własnie z tego powodu (że starasz sie jak możesz )zwracam zawczasu uwagę na słabe punkty Twojego projektu.
