Belki power led do 200 l akwarium

Piotrek190275 · 18 lip 2022, 18:25 Belki power led do 200 l akwarium (#1)

Pietach.
Mam takie pytanko,chciałbym zrobić belkę power led nad akwarium 200 l czyli 100×40×50 i potrzebował bym pomocy w wyliczeniu ilosci diód I jakich oraz jakich rezystorów użyć
Profil miał by długość 99cm i szerokość 18cm ,tylko z tych 18cm odpadło by 2cm na dwuceowniki.
Dał byś radę pomoc?
Belka do roślin wymagających
Lutownicę potrafię trzymać ale z elektroniki to jestem laikiem, był bym dozgonnie wdzięczny za pomoc.

Qwasir

Polecam mój temat cztery tematy niżej. Wszystko od A do Z omówione

Wysłane z SM-A325F przy użyciu aplikacji mobilnej roslinyakwariowe.pl

FoCuS_PL

@Piotrek190275
Pietacha, kolego to nie było tutaj od baaardzo dawna i pewnie się już nie pojawi...
Kolega Qwasir "wystrugał" bardzo fajną lampę, co więcej, wrzucił na forum relację z produkcji. Warto obejrzeć.

Piotrek190275

Ok dzięki przejże lekturę

Piotrek190275

Qwasir ile użyłeś tych Lm317 i jak je podłączałeś do diód I czy użyłeś jeszcze do tego rezystorów.
Był bym Ci wdzięczny za podpowiedzi i jakiś szkic podłączenia diód Lm317 i jeżeli dawałeś rezystorów. Umnie narazie chodziła by ta belka na sterowniku jednokanałowym bo taki posiadam na chwilę obecną,ale w planach jest paru kanałowy Z góry dzięki za pomoc.

Piotrek190275

Qwasir czy dobrze zrozumiałem jeden Lm317 I jeden rezystor na linię i zasilacz 24v a diody 3w .

FoCuS_PL

Możesz zastosować LM, możesz zastosować drivery (ktoś tu polecał https://allegro.pl/oferta/driver-p4115h ... 7411815739), możesz zastosować drivery NSI50350AST3G chociaż one ostatnio są trudno dostępne (https://az-led.pl/description/index.php?item=1152).
Wszystko zależy od tego co chcesz uzyskać...

Hultaj

Piotrek190275 napisał(a):Qwasir czy dobrze zrozumiałem jeden Lm317 I jeden rezystor na linię i zasilacz 24v a diody 3w .

Nie na linię lecz na sekcję 6diod przy zasilaniu 24V. Przy wyższym napięciu jeden LM na więcej diod : np przy 36V przypada na 10diod (co jest z kilku względów korzystniejsze )

Qwasir

Tak jak wyżej odpowiedzieli, u mnie jeden LM317, z rezystorem (w moim przypadku 1,8 omha) na 6 diod (lub 8 czerwonych) przy 24V,

Wysłane z SM-A325F przy użyciu aplikacji mobilnej roslinyakwariowe.pl

Piotrek190275

A mógłbyś zrobić jakiś szkic jak podłączać ten rezystor, Lm317 I diodę bo elektronika nie jest moją najmocniejszą stroną. Drivera wolałbym nie używać bo chcę podłączyć sterownik świt zmierzch. A z tego co się orientuję to drivery są stało prądowe i nie zadziała
Prośba I z góry dzięki

Qwasir

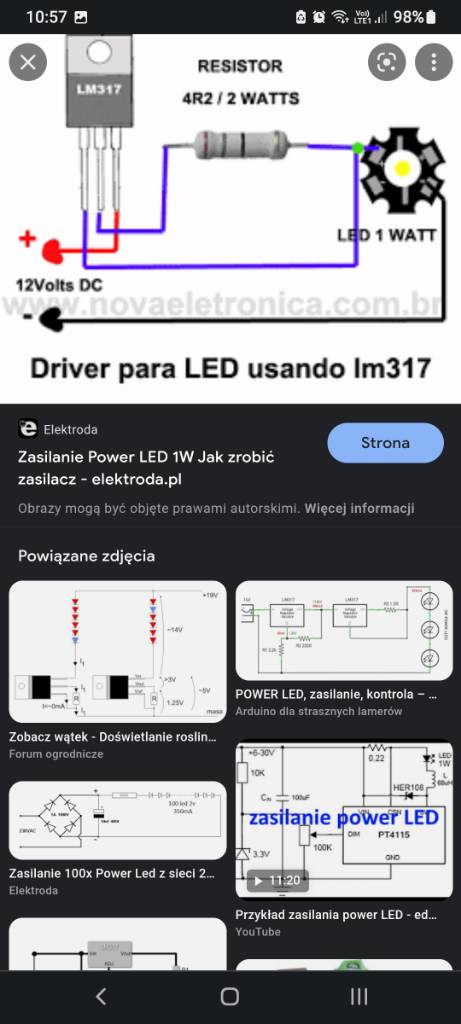

Najprostrzy schemacik na, którym bazowałem. Oczywiście trzeba podłączyć odpowiednią ilość diod dobraną do zasilacza i odpowiedni rezystor. Ja też asem elektroniki nie jestem, ale da radę wszystko ogarnąć z pomocą ogólnodostępnych informacji

Wysłane z SM-A325F przy użyciu aplikacji mobilnej roslinyakwariowe.pl

Piotrek190275

Dzięki jak by co to będę pytał

Piotrek190275

Qwasir rezystor 1,8ohm na diodę 3w
A WFS dawałeś co 8 bo ja chcę użyć diód 3w wtakim zestawieniu:
8500k-16 szt
6500k-16szt
Wfs-12szt
Royal blue-6szt
Deep red-16szt
Green-6szt
Pomógł byś do tych zestawów podobierać rezystory .
Z góry dzięki za pomoc.

Qwasir

Ja z racji tego, że jako radiatora użyłem pokrywy aluminiowej, nie mam problemów z odprowadzeniem ciepła. Na Twoim miejscu zrobiłbym rezystory 2,2 omha, żeby jeszcze trochę zmniejszyć moc diod 3W, tak jak w moim wątku radził mi Hultaj. A jeśli chodzi o mieszanie kolorów to polecam zastosować 1:1 jak u mnie. Też chciałem mieszać 6500k i 8000k, natomiast koledzy radzili mi same 6500k. Jestem zadowolony z efektów uzyskanej barwy. Dodatkowo i tak na sterowniku podkręcam bardziej czerwony.

Wysłane z SM-A325F przy użyciu aplikacji mobilnej roslinyakwariowe.pl

Piotrek190275

A ten rezystor to który
2,2ohm 0,25w. Czy
2,2ohm 0,6w
Do zasilacza 24v

MacGyver

Piotrek190275 napisał(a):A ten rezystor to który
2,2ohm 0,25w. Czy
2,2ohm 0,6w
Do zasilacza 24v

Żaden z nich. 1W powinien starczyć, ale 2W będzie jeszcze lepszy. Ogólnie to rozwiązanie z LM jest kiepskie, bo odkłada się na nim spore napięcie. Przetwornice są lepsze pod tym względem.

Piotrek190275

1w do 3w diody + lm317?

MacGyver

Założyłem natężenie prądu 600mA. Wtedy 1W ma niewielki zapas. Teraz sobie przypomniałem, że ostatnio stanęło na 2W. Możesz sam przeliczyć.

Piotrek190275

Ok tylko że średnio znam się na tym i napewno skończyło by się to kiepsko .
Dlatego szukam pomocy tutaj.
Bo za moment zacznę błądzić jak małe dziecko .

Qwasir

2W wystarczy, ja dla świętego spokoju dałem 3W, bo miałem wystarczająco dużo miejsca w belce. 2W są trochę mniejsze

Wysłane z SM-A325F przy użyciu aplikacji mobilnej roslinyakwariowe.pl

FoCuS_PL

MacGyver napisał(a):Założyłem natężenie prądu 600mA. Wtedy 1W ma niewielki zapas. Teraz sobie przypomniałem, że ostatnio stanęło na 2W. Możesz sam przeliczyć.

Na pewno 600mA dla diod 1W?
Dla 3W to się zgodzę, ale nie dla 1W, które mają prąd maksymalny 350mA...

Piotrek190275

Qwasir czy ty masz swoją belkę podłączonym do sterownika świt zmierzch?

Hultaj

FoCuS_PL napisał(a):
MacGyver napisał(a):Założyłem natężenie prądu 600mA. Wtedy 1W ma niewielki zapas. Teraz sobie przypomniałem, że ostatnio stanęło na 2W. Możesz sam przeliczyć.

Na pewno 600mA dla diod 1W?
Dla 3W to się zgodzę, ale nie dla 1W, które mają prąd maksymalny 350mA...

Mowa o 1W opornika (zapewne)

FoCuS_PL

Hultaj napisał(a):
FoCuS_PL napisał(a):
MacGyver napisał(a):Założyłem natężenie prądu 600mA. Wtedy 1W ma niewielki zapas. Teraz sobie przypomniałem, że ostatnio stanęło na 2W. Możesz sam przeliczyć.

Na pewno 600mA dla diod 1W?
Dla 3W to się zgodzę, ale nie dla 1W, które mają prąd maksymalny 350mA...

Mowa o 1W opornika (zapewne)

Jeśli tak to ok :-)

Piotrek190275

Kupiłem już 2w rezystory
Dzisiaj przyszły już diody+Lm-y317 i teraz trzeba będzie zabrać się za robotę.
Najgorsze będzie chyba rozłożenie kolorów bo moja belka będzie miała wymiary 99×18cm , czyliinny rozkład diód inny niż u Qwasira. Zacząłem rozmieszczać kolory już wczoraj,ale co namaluję to zmazuje i narazie tak w kółko.
