Niedokładnie taki jest sens tego eksperymentu. Nie zakładałem zmieny typu diody lecz np zasilenie 100 diod 1W i zmniejszoną mocą 150diod również 1W. Taką konstrukcję przwidywałem. W Twoim przykładzie pewnie będzie zachodziła podobna zależność choć nie tak spektakularna.
Wzór ogólny jest banalnie prosty: energia dostarczona = energia świetlna + straty (głownie ciepło) Z tego wynika niezbicie ,że im więcej ciepła tym mniejszy udział ma światło. Fakt ,że funkcja ciepła wydzielanego przez złącze (a więc tymbardziej obudowę ) jest funkcją nieliniową a w dodatku energi wypromieniowana nie jest również funkcją liniową otrzymujemy układ trudny do policzenia. Zjawisko (trudność ) potęguje również odrębność parametrów różnych producentów, typów a nawet serii. Jedyna zatem, moim zdaniem metoda to korelacja wykresów stuumienia żwietlnego i temperatury obudowy . Reszta jest do policzenia jeśli nawet nie dokładnie to w oparciu o wskaźniki empiryczne - choćby typu "mojego " 5,5W/dm2 Masz kawałek blachy i kilka diod w rezerwie to ...
Dzięki za naukowy wyklad szczerze wiele z tego nie wyciągnąłem .Diody i blacha może by się znalazły ale gorzej z konkretnymi pomiarami . Wstepnie wychodzi mi ok 21cm2 na jedna diodę czyli trochę mało więc temat mnie interesuje ale pewnie nie obejdzie się bez wentylatora Obecnie jestem na etapie ogólnego planowania i obliczania mocy barw wyboru sterowania itp . Z naszych rozważań wyciągnąłem pomysł dwóch szeregów diod 3W na prądzie 700mA podpiętych do jednego driwera typu pt4115h czy Mean well ldd .W takim układzie teoretycznie obydwa szeregi działałby jak diody 1W a w razie awarii jednego szeregu drugi przejmie jego moc bez uszkodzenia szeregu .Dałoby to teoretycznie oszczędność ilości driwerow o połowę .Można oczywiście dać mocniejsze driwer typu 1500 i jeszcze zmniejszyć ilość driwerw ale boje się uszkodzenia wszystkich szeregów . To takie wstępne rozważania pod kątem ilości elementów w stosunku do miejsca bez obliczania kosztów
Bardzo mi przykro ale zupełnie nie zgadzam sie z Twoim tokiem rozumowania. Aby uprościć - diody 1W należy zasilić prądem nie wiekszym niż 300mA ale nic nie stoi na przeszkodzie aby to było np 250mA natomiast diody 3W nie powinny przekroczyć 600mA ale zasilenie ich przez driver 350mA nie będzie grzechem. Równoległe łaczenie diod do stałoprądowych zasilaczy jest ... kiepskim pomysłem
Szczerze mówiąc nie rozumiem tej idei. Wiem, że to zadziała ale to jakaś pokraka . Jaki jest powód łaczenia równoległego diod? Oszczędności? Pozorne . Przecież w takim układzie każda dioda musi być identyczna o co wcale nie jest łatwo. To jest chore i aż trudno mi uwierzyć że to oficjalna propozycja tej firmy. Zasilanie ponad 30V a wykorzystane 15. Nie możesz zrobić jakiegoś układu zgodnie z zasadami projektowymi a nie filozofować i szukać jakiś ciekawostek?
Co do szukania ciekawostek to ten sterownik jest dość popularny i stosowany przez wiele osób i raczej chwalony .Odpowiada mi opcja podłączenia termometru i łatwość podłączenia wentylatora do przetwornicy .Co do tych połączeń równoległych i doboru jak powiadasz identycznych diod to nie mam zdania i stosownej wiedzy więc podpytuje .Teoretycznie to niby się wszystko zgadza 600mA podzielone na pół i każdy szereg po 300mA 1000mA na trzy też 300mA z kawałkiem czyli zgodnie z zaleceniami .W najprostszych połączeniach na zwykły driwer ludzie dają diody o różnych napięciach czego sam nie stosowałem i też jakoś to działa więc może tutaj odrobinę przesadzamy .Mnie tutaj bardziej zastanawia ta różną ilość diod w szeregach raz 4 raz 6 przy takim łączeniu to chyba będzie nadmiar napięcia które wydzieli się w postaci ciepła na sterowniku ,druga kwestia to jak już wspominałem awaria jednej diody powodująca odłączenie jednego szeregu i wyższy prąd na pozostałych obwodach które zapewne też z tego powodu padną .Tak bynajmniej ja to rozumiem na podstawie mojej skromnej wiedzy z elektryki i prawie zerowej wiedzy z elektroniki . I stad powstała ta moja koncepcja diody 3w na 350mA która pozbawi ten układ jednej z wad a co jak sam powiadasz grzechem nie będzie
Ten schemat to chyba robił jakiś marketingowiec bez bladego pojęcia o elektronice, więc bym się nim nie sugerował. Tak jak pisał Hultaj, połączenie równoległe nie ma sensu. W gałęziach nie będziesz miał po 300mA, raczej będzie co coś jak 305 i 295, albo 330 i 270, albo 350 i 250, zależnie od rozrzutu parametrów diod. Co gorsza to będzie się zmieniało z temperaturą.
MacGyver wydaje się logiczne że nie będą to równe 300mA czy zalecasz robić tylko w układzie szeregowym ? Można dać drivery 300mA pojedynczo wada przy ok 120 sztukach diod jest ilość driwerow które trzeba będzie upchnąć na belce .Jakie rozwiązania stosujesz w swojej belce
Lata temu robiłem to bardzo "łopatolicznie": wlutowałem potencjometr i sprawdziłem, czy wychodzi zgodnie z obliczeniami. Wziąłem jakiś tam zapas i dobrałem rezystor o najbliższej wyższej wartość z szeregu.
Kolejną belkę planuję zrobić zupełnie inaczej, ale to już dłuższa opowieść.
Stosowanie driverów stałoprądowych ma sens jedynie jeżeli użyjemy po jednym na szereg. W przeciwnym przypadku mija się to z celem. Nie wiem czy to taki problem z upuchaniem tych driverów, bo i tak potrzebujesz dużego radiatora.
Radą na zmniejszenie driverów jest zwiększenie napięcia. My tutaj mówimy o 24V ale to podyktowane jest łatwością dostępu do typowych zasilaczy oraz ograniczeniem np TC420. Stosująć inny sterownik np palbras można zwiększyć do 32V lub extenender do TC420 400V nie jest problemem
cyt.:"Hultaj a można zapoznać się z konstrukcją twojej belki szukałem na forum ale nie znalazłem"
No bo nie ma na forum. Celem moich wystąpień nie jest pochwalenie się lecz pomoc. Oddzielną kwestią są moje obawy czy da się moje rozwiązania skopiować skoro poruszam kwestie elementarne ze skutkiem różnym .
Hultaj napisał(a):cyt.:"Hultaj a można zapoznać się z konstrukcją twojej belki szukałem na forum ale nie znalazłem"
No bo nie ma na forum. Celem moich wystąpień nie jest pochwalenie się lecz pomoc. Oddzielną kwestią są moje obawy czy da się moje rozwiązania skopiować skoro poruszam kwestie elementarne ze skutkiem różnym .
Tak właśnie podejrzewałem że je tu nie znajdę chociaż szukałem długo .Mnie nie chodzi o to żebyś się chwalił tylko żebyś pomagał a pokazanie czegoś to też pomoc czy to w całości czy w kawałku czasem nawet jakiś drobny szczegół bywa pomocny .Co do kopiowania to raczej bym nie chciał bo po pierwsze nie lubię robić wiernych kopi po drugie podejrzewam że to jakaś wyższa inżynieria zbyt trudna dla śmiertelnika .Mimo wszystko chętnie bym zobaczył takie wykonanie jak podejrzewam po wypowiedziach bardzo profesjonalne .No dobra może chociaż schemat
Zapewne belki fachowców nie są piękne... podejrzewam, że co chwilę coś zmieniają a belkę stworzyli na potrzeby chwili...jak to mówią szewc bez butów chodzi...
Jedną z belek a własciwie część pokrywy zaprezentowałem Jeden z problemów to którą belkę zaprezentować ?Osobiście mam w tej chwili 4 akwaria a wjednym mam 4częściową pokrywę i każdy segment jest odrobinę inaczej wykonany . Dochodzą belki wykonane na zamówienie. Odrobina (ale tylko odrobina)racji w stwierdzeniu gazownika jest - nie zaprzeczę bo np akwarium w pracowni ma status eksperymentalnego
A więc stało sie : zaprezentowałem 3 rózne lampy mojego autorstwa . Tak to wybrałem aby zaprezentować 3 odmienne spojrzenia na ten temat . oczywiście , nie wyczerpuje to tematu ale każda ma coś innego

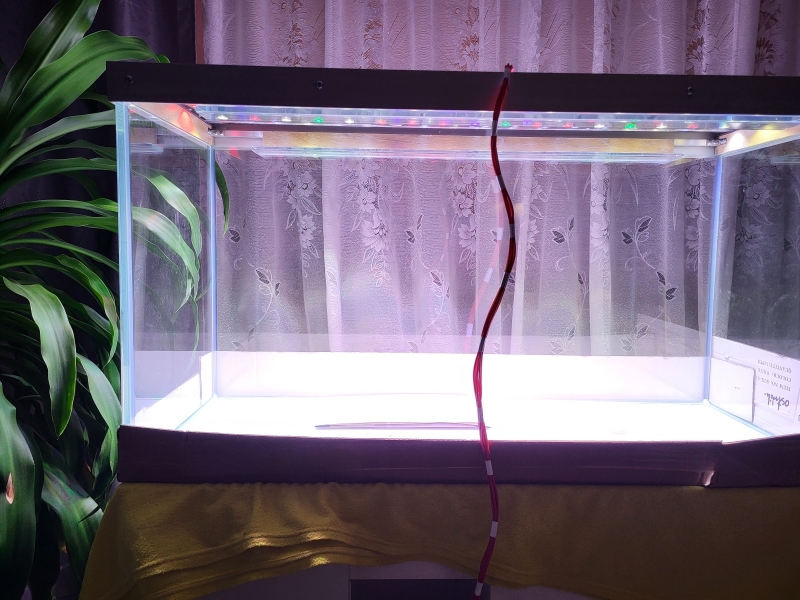

Lampa skończona właśnie dziś. Efek taki jak na załączonych zdjęciach,w realu kolorki bardziej żywe. Tylko zasilacz mam do wymiany bo przyszedł uszkodzony .jak się go załączy to chodzi ale jak się go dotknie,obruci to coś w środku się rozłącza tak jak by był gdzieś zimny lut czy coś takiego,będę go próbował reklamować.
