Przeróbka lampki Decolight na LED

Informacje o artykule

Autor: grlskce

Opublikowano: 11.03.2014, aktualizacja: 01.06.2026

• lampka Decolight (przeróbka nie ingeruje w obudowę, jak coś nam się nie spodoba, możemy wrócić do oryginalnej świetlówki
• taśma led 5050, 14,4W/m, 60diod/m, 6500K, 5 pasków po 20cm
• zasilacz 230V AC-12V DC o odpowiedniej mocy
• analogowy wyłącznik czasowy (Obi itp) i uwaga ewentualnie trójkątny śrubokręt do rozkręcenia!. Musimy odciąć wyłącznik od obwodu 230V i podłączyć z jednej str. do + zasilacza a z drugiej do wejścia sterowania
• moduł miękkiego startu stopu RAMPA (allegro)
• pudełko na elektrykę (u mnie idelanie zmieściło się w pudełku po gumie do włosów Joanna :) )
• płytka 20x5cm z PCV, aluminium (ja mam chyba ze spienionego polietylenu, taki jak pod bannery)
• wyłączniki, kabelki, rurki termokurczliwe, itp
• kawałek plastiku z butelki do wykonania rozpórek do umocowania listwy LED

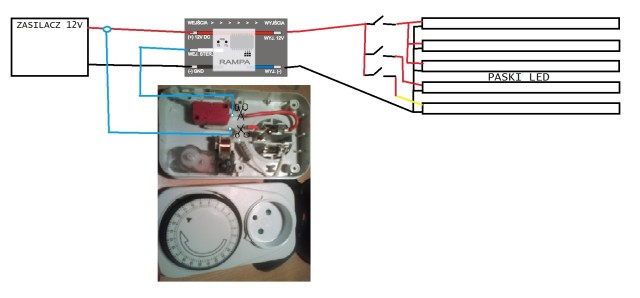

Schemat podłączenia:



Poniżej schemat w wersji z elektronicznym programatorem czasowym:



Realizacja projektu:

Oto samo wykonanie, popełniłem błąd, wstawiając wsporniki podpierające nie pod butelkowymi rozpórkami co w połączeniu z temperaturą spowodowało pofalowanie się płytki, co jednak nie wpływa na działanie lampki. Jak będę miał znów wenę, poprawię mój błąd co by estetyczniej wyglądało.
