Sterownik HeliaLux SmartControl - przeróbka



Dobór oświetlenia do akwarium. Lampy, świetlówki, diody LED. + nowy temat

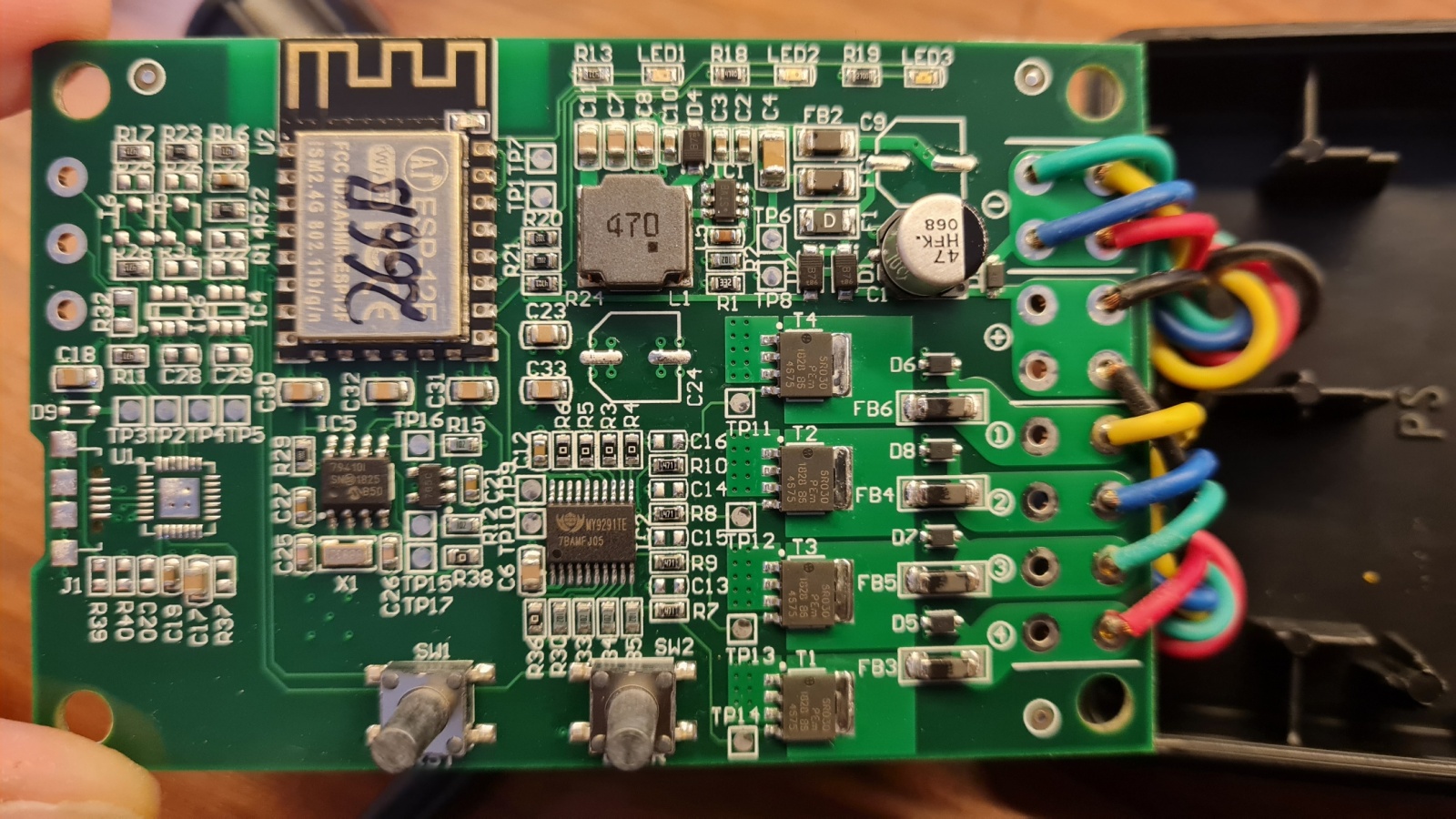

Witam szanowne grono. Jak w temacie, czy ktoś z Was próbował już przerobić ten sterownik pod Power LED... Moja lampa obecnie jest sterowana przez TC-421 ale nie jestem z tego sterownika zadowolony (jak już pisałem w innym poście) brak mi sterowania w trybie LIVE by ustalić odpowiednią barwę i natężenie. Mam w domu sterownik HeliaLux SmartControl i chciałbym go wykorzystać do sterowania lampą PLED w 4 kanałach podobnie jak to mam miejsce z TC-421(wykorzystuje sygnał PWM tego sterownika). Sterownik HLSC jest zasilany 24V i sterowanie odpowiednimi kanałami odbywa się za pomocą "-" dla odpowiedniej gałęzi z oryginalnej lampy JUWEL HeliaLux Spectrum... Oryginalna lampa na moje oko to takie paski a nie PLED... wiec może by dało się ze sterownika wyciągnąć sygnał PWM i wysterować nim Drivery z mojej starej lampy PLED... poniżej wrzucam fotkę wnętrzności sterownika HLSC
Załączniki



prezes_jelonek
Początkujący

Posty: 42
Dołączył: 10 gru 2006, 16:37
Miasto: Knurów-Gliwice

Układ kluczowania obydwu układów jest bliźniaczo podobny więc nie bardzo wiem gdzie problem. Podłaczasz lampę pod ten sterownik i basta. Chyba że masz jakoś egzotycznie rozwiązaną konstrukcję samej lampy.



Hultaj
Stały bywalec

Posty: 389
Dołączył: 10 maja 2020, 18:02

Witam. Czy egzotyczne to nie wiem ale z tego co pamiętam to w sterowniku TC-421 dolutowywało się do sygnału z tranzystora by uzyskać sygnał sterujący driverami z lampy PLED... i problem polega na tym że nie bardzo wiem do której nóżki tranzystora się dolutować by uzyskać sygnał czysty PWM...



prezes_jelonek
Początkujący

Posty: 42
Dołączył: 10 gru 2006, 16:37
Miasto: Knurów-Gliwice

Problem polega na tym że to zrobiłes w TC421 jest bez sensu niczym smarowanie kanapki z masłem margaryną. Przecież Na zzaciskach masz dokłądnie taki sam sygnał tyle że odporny na przepięcia i o większej wydajności. Zakładając że wystarczył Ci sygnał PWM ekstremalnie małej mocy , to posiadasz w lampie driwery z wejściem DIM sterowane PWM. Skoro tak jest to możesz:
-albo to wejście (DIM) ustawić wysterowane na max i do za pomocą Twojego sterownika zasilić diody
- albo wy. noewg sterownika wykorzystać jako dawce PWM w zacisków wyjściowych


( - albo zrobić tak jak teraz masz czyli wyprowadzić syhnał z bramki tranzystora do sterowania Twoim driwerem. Rozkład nóżek jest taki sam jak w TC czyli lewa nózka to G (gate) prawa nóżka to jest S (source) podłaczony do masy oraz obudowa i to krótkie w środku do dren (D) do którego podłacza sie ociążenie . Tranzystor odpowiednio zwiera D-S (jak to w PWM )
Układ działa w ten sposób że podanie napięcia na G powoduje zwarcie D-S
)

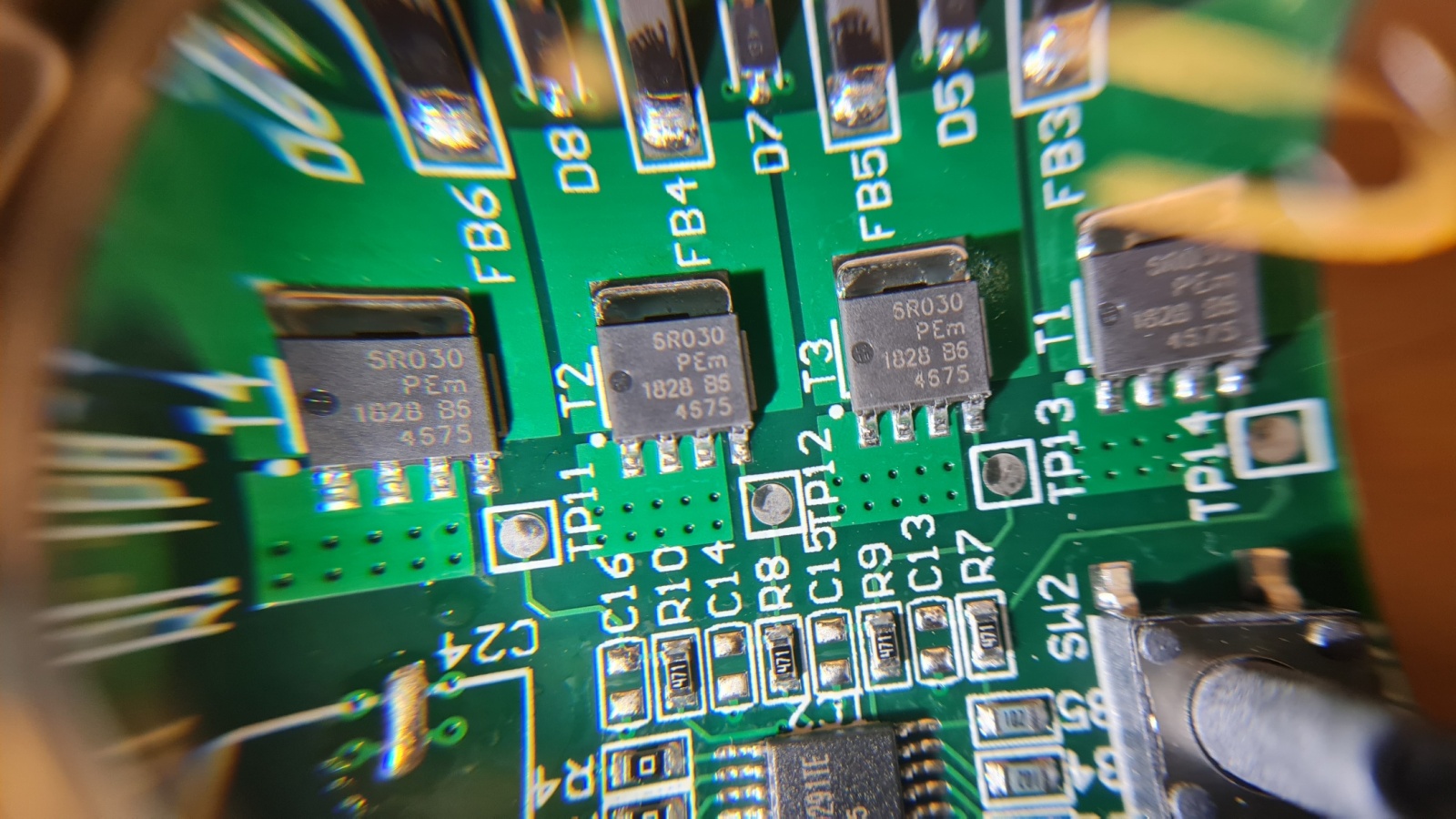

Wróć! teraz zrobiłem powiększenie - jest inaczej (muszę to ogarnąć )



Hultaj
Stały bywalec

Posty: 389
Dołączył: 10 maja 2020, 18:02

OK widzę że kolega bardziej ogarnia odemnie... w takim razie proszę łopatologicznie (jak już bedziesz tak daleko) do której nóżki się dolutować by wydobyć sygnał sterujący do driverów p4115...



prezes_jelonek
Początkujący

Posty: 42
Dołączył: 10 gru 2006, 16:37
Miasto: Knurów-Gliwice

Jak wyżej lecz korekta dotyczy wyprowadzeń. To są tranzystory o dużym dopuszczlnym prądzie i wyprowadzenia 1,2,3 to zdublowane wyprowadzenie S natomiast wyprowadzenie 4 (połaczne odpowiednio z pkt TP11 do TP14 ) to jest bramka czyli G. I to własnie są punkty z których można pobrać sygnał PWM

Uwaga: PT ma wejście DIM rzeu 5V (o ile mnie pamięć nie myli 6V). Nie ma gwarancji że w tym miejscu nie występuje większe napięcie (chociaż to mało prawdopodobne). Dla pewności zmierz to napięcie ustawiając 100% mocy oraz drugi pomiar przy 0%.



Hultaj
Stały bywalec

Posty: 389
Dołączył: 10 maja 2020, 18:02

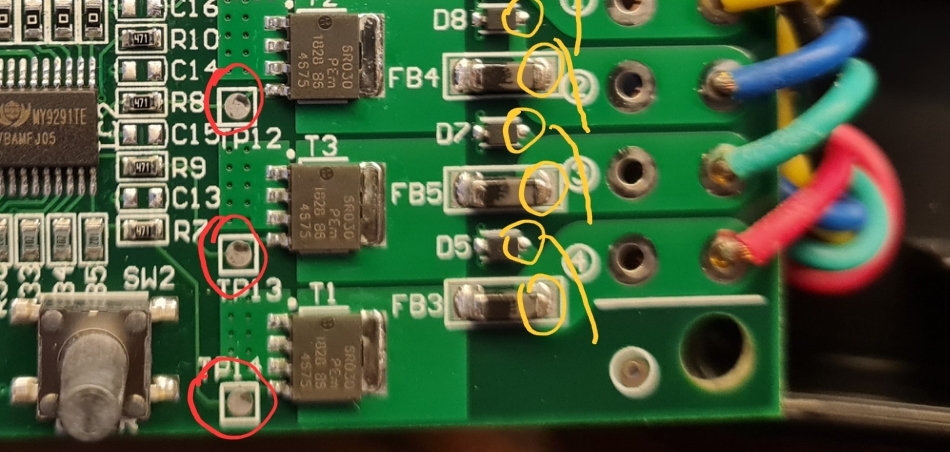

Czyli jak dobrze zrozumiałem punkty zanaczone na czerwono to moje miejsca pobrania sygnału PWM dla driverów p4115, ale wcześniej sprawdzamy czy przypadkiem na 100% nie daje wiecej jak ok 6V. Jeżeli jest ok to możemy przeciąć obwód na żółtej lini i zmostkować do wyjścia i bedzie git... zastosować wspólne zasilanie dla lampy i sterownika 24V i bedzie działać... dziś nocka na zabawy (kwarantanna ma swoje prawa...:) )dzięki i pozdrawiam
Załączniki



prezes_jelonek
Początkujący

Posty: 42
Dołączył: 10 gru 2006, 16:37
Miasto: Knurów-Gliwice

A wiec tak... miałem bawić się dopiero wieczorem ale musiałem sprawdzić... tak wiec sprawdzając napięcie na wyjściu tranzystora TP11 do TP14, mamy odpowiednio dla 0% 24V dla 100% 20,5V. Czyli mamy zakres 3,5V i dokładnie tak jak z TC-421 z tym że tam jest rozmach od 24V dla 0% do 19V dla 100% na dany kanał. Wiec myślę że wszystko powinno zadziałać. A sama apka do sterowania tym ustrojstwem jest o wiele bardziej czytelna niż dla TC-421, nie wspominając już o trybie LIVE dla zmian... przestawiamy suwaczek i natychmiast mamy reakcję (tak przynajmniej działa dla oryginalnej lampy) i mam nadzieje że i tu tak zadziała... pozdrawiam



prezes_jelonek
Początkujący

Posty: 42
Dołączył: 10 gru 2006, 16:37
Miasto: Knurów-Gliwice

FB to bezpieczniki (chyba bo nie widzę na nich oznaczeń)



Hultaj
Stały bywalec

Posty: 389
Dołączył: 10 maja 2020, 18:02

Zastanawia mnie tylko czy te 3,5V starczy na wysterowanie drivera do 100%, czy pozwoli na świecenie w 100% PLED czy ograniczy go gdzieś do poziomu ok 70%. Wiem PWM powinno się zbadać oscyloskopem ale nie dysponuję. Tak czy siak dziś w nocy się przekonamy...



prezes_jelonek
Początkujący

Posty: 42
Dołączył: 10 gru 2006, 16:37
Miasto: Knurów-Gliwice

Wszystko działa tak jak powinno... Dzięki wielkie za pomoc w rozkminieniu sterownika. Jeszcze raz WIELKIE dzięki.



prezes_jelonek
Początkujący

Posty: 42
Dołączył: 10 gru 2006, 16:37
Miasto: Knurów-Gliwice

Nie ma sprawy. To nie był wielki wysiłek :)



Hultaj
Stały bywalec

Posty: 389
Dołączył: 10 maja 2020, 18:02
