Jak rozkminic sterownik oswietlenia?

Mam kpl lampa na power LED i oryginalny 4-kanałowy sterownik (24 V) połączone wtyczką DB-9. Chciałbym mieć możliwość podłączenia i sterowania tej lampy z TC421/420 (więcej funkcji), ale nie mam opisu tego złącza DB9. Jak mam przebadać wyjścia oryginalnego sterownika? Zwykły tani multimetr czy raczej oscyloskop? Czy można badać wyjścia sterownika bez obciążenia lampą, czy raczej trzeba lampę podłączyć i mirzeyć pod obciążeniem? Nie wiem gdzie i jakie drivery ma ten zestaw, ale w oprawie widać trochę elektroniki.

DB9, czyli RS232 zwane również COM?
O to chodzi?
A sterownik możesz otworzyć i pokazać, co jest w środku?

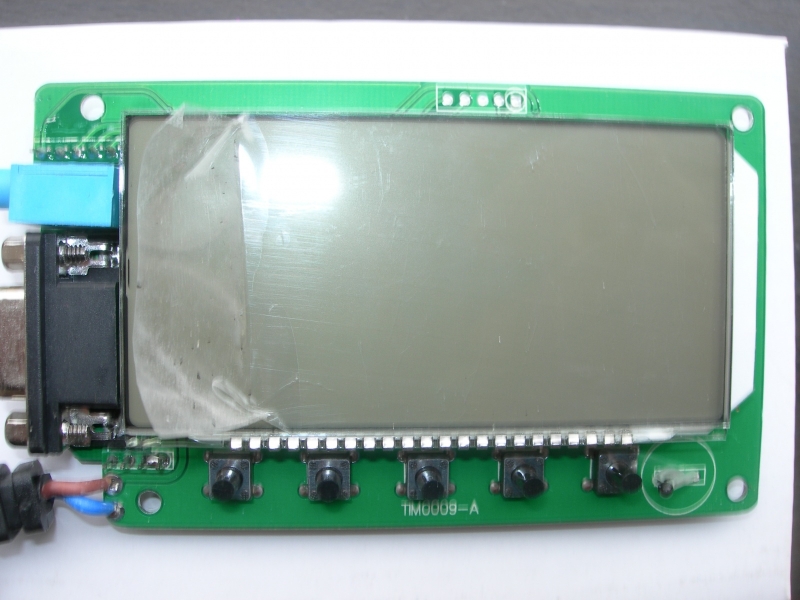

Czego się nie robi dla nauki :

FoCuS_PL napisał(a):DB9, czyli RS232 zwane również COM?
O to chodzi?
...

Trochę odleciałeś
DB9 to typ złacza i nie ma znaczenia co tam podpinasz/przesyłasz itd
RS232 to standard przesyłania danych i nie za wiele ma to wspólnego ze złączem do którego podłaczamy - no może tylko tyle że w komputerach domowych najchętniej stosuje sie powyższe złącze
COM to port który czasami wykorzystywany jest do transmisji danych - może być za pomocą RS232 ale niekoniecznie

AD tej lampy /sterownika :
jedyne połączenie lampy z tym sterownikiem to własnie to złaćze (DB9)? Zasilanie to ten 2żyłowy kabel z prawej strony?

Hultaj napisał(a):jedyne połączenie lampy z tym sterownikiem to właśnie to złącze (DB9)? Zasilanie to ten 2-żyłowy kabel z prawej strony?

Tak, i to się bardzo dobrze składa, że nie są to jakieś "wynalazki".
Na jednym z czterech kanałów jest 6 diod power LED po 10 wat, więc przewody (i piny złącza) powinny przenieść 2.5 ampera (24 VDC) - możliwe, że dla tego kanału są zwielokrotnione. A może jest 4x masa (-) lub cztery razy plus (+) ?

Z tego wynika, że jeżeli chcesz użyć TC420 to powinieneś wykonać odpowiednie złacze aby lampę wpiąć do sterownika . Oczywiście będziesz miał TC zamiast tego sterownika. Nie mam pojęcia jakie możliwości ma Twój oryginalny sterownik i czy ma to sens , ale to inna sprawa.
Musisz tylko ustalić topologię tego złącza. Zrobisz to albo rozbierając złacze albo jeśli tego nie chcesz zrobić użyj zasilacza 24V i żarówki samochodowej 24V/5W szeregowo z lampą.

Z tego co widzę na tym rozmazanym zdjęciu (a widzę nie za wiele) wygląda jakby dwie grube ścieżki szły do 5 pinów. Reszta jest chyba używana do sterowania? Tak by pasowało na 4 kanały. Wiesz może jak połączone są te LEDy w lampie?

Myślałem o zrobieniu przejściówki z dwoma DB9 (jakby przedłużki) z pinami na wierzchu, żeby je przesodnować - tylko nie wiem, czy prosty uniwersalny multimetr daje radę przy PW, czy raczej szukać kogoś z oscyloskopem.

Jutro wrzucę zdjęcie elektroniki widocznej w lampie na płycie z diodami (obok diod).
Jeśli trzeba więcej szczegółów z płytki drukowanej sterownika, to ponownie rozkręcę pudełko i dam płytkę sterownika na skaner.

Sterownik prawdopodobnie wysterowuje drivery, które są w obudowie lampy - czy TC421 może podobnie pracowac?

Pytałem czy lampa posiada dodatkowe zasilanie czy jedyny kabel to ten DB9.
Jeżeli całe zasilanie jest poprzez złącze DB9 to raczej prosta sprawa natomiast jeżeli obok tego kabelka jest jeszcze jakiś inne zasilanie lampy to raczej zdalnie nie podejmuje sie doradztwa

Obawiam się, że bez oscyloskopu nic nie zdziałasz.

Hultaj napisał(a):

FoCuS_PL napisał(a):DB9, czyli RS232 zwane również COM?
O to chodzi?
...

Trochę odleciałeś
DB9 to typ złacza i nie ma znaczenia co tam podpinasz/przesyłasz itd
RS232 to standard przesyłania danych i nie za wiele ma to wspólnego ze złączem do którego podłaczamy - no może tylko tyle że w komputerach domowych najchętniej stosuje sie powyższe złącze
COM to port który czasami wykorzystywany jest do transmisji danych - może być za pomocą RS232 ale niekoniecznie

AD tej lampy /sterownika :
jedyne połączenie lampy z tym sterownikiem to własnie to złaćze (DB9)? Zasilanie to ten 2żyłowy kabel z prawej strony?

Ale tylko trochę.
RS232 to nazwa magistrali szeregowej, ale przyjęło się tak samo nazywać złącze. Czasami opisuje się to również jako COM.
Rodzaj skrótu myślowego, ale całkowicie uprawnionego.
W tym przypadku, fakt, raczej mówimy o złączu, a nie o jego zadaniu, bo to w przypadku lampy raczej wyklucza dwukierunkowy przesył danych. Raczej.

MacGyver napisał(a):Z tego co widzę na tym rozmazanym zdjęciu (a widzę nie za wiele) wygląda jakby dwie grube ścieżki szły do 5 pinów. Reszta jest chyba używana do sterowania? Tak by pasowało na 4 kanały. Wiesz może jak połączone są te LEDy w lampie?

To jest nas już dwóch widzących to samo

MacGyver napisał(a):wygląda jakby dwie grube ścieżki szły do 5 pinów. Reszta jest chyba używana do sterowania? Tak by pasowało na 4 kanały.

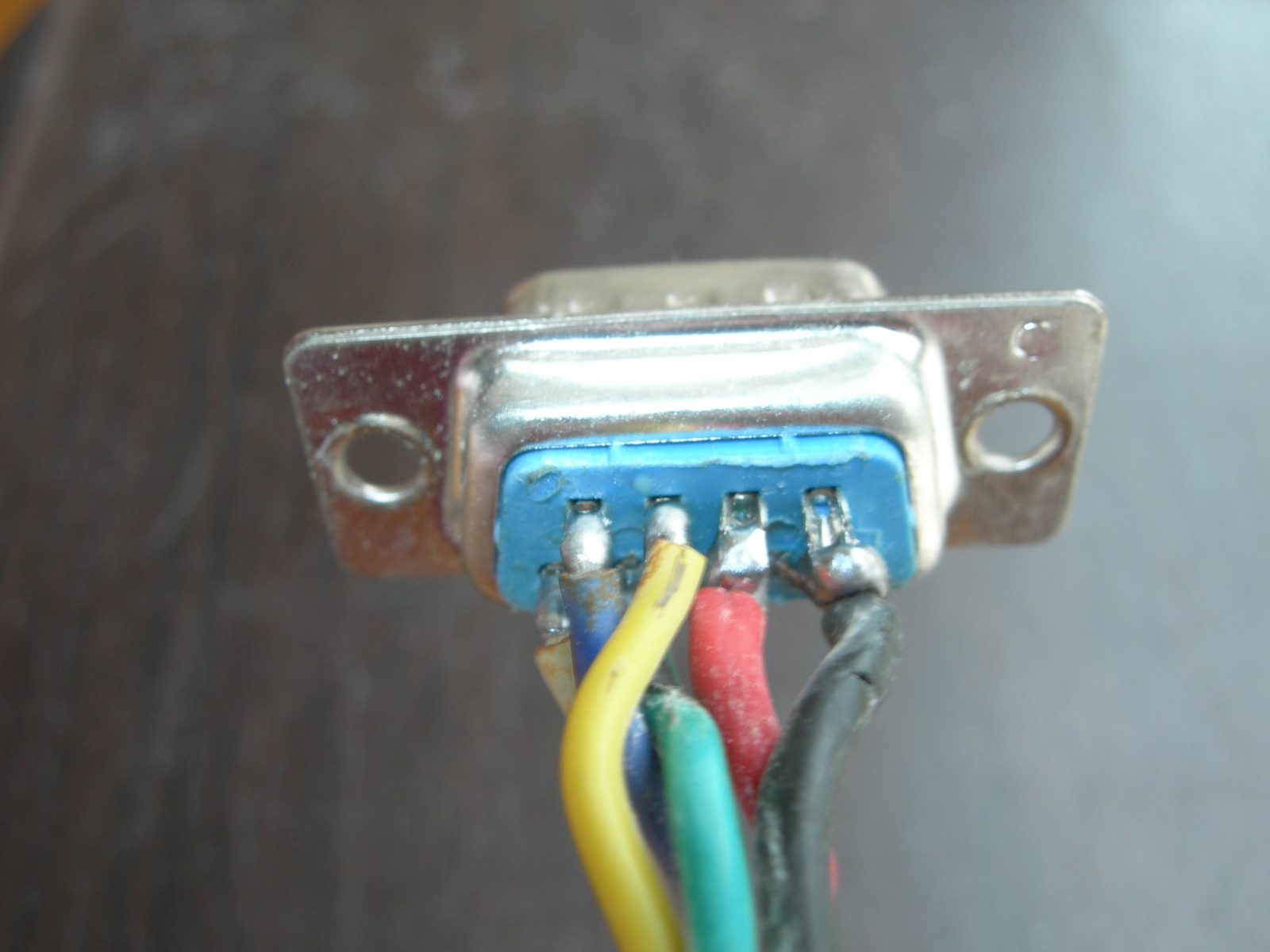

Podobnie jest we wtyczce DB9 na kablu od strony oprawy lampy (rozkręciłem wtyczkę)- zlutowane sąsiednie styki:

bez oscyloskopu nic nie zdziałasz.

Z tym, że to jest na pewno PWM, więc czy oscyloskop koniecznie potrzebny? Pokazałby częstotliwość oryginalnego sterownika (TC421 ma chyba 540 Hz - ale nie można być pewnym, bo były starsze wersje TC42x i są nowsze wersje TC42x różniące się płytkami) i co więcej (napięcie stałe 24 VDC)?.
Ktoś robił dla podobnej lampy sterownik na Arduino:
https://githubhelp.com/benjaf/LightController
https://githubhelp.com/dalgibbard/LightController

a nawet przeciwzalaniowy odłączacz filtra :
https://githubhelp.com/dalgibbard/aquarium_float_cutoff

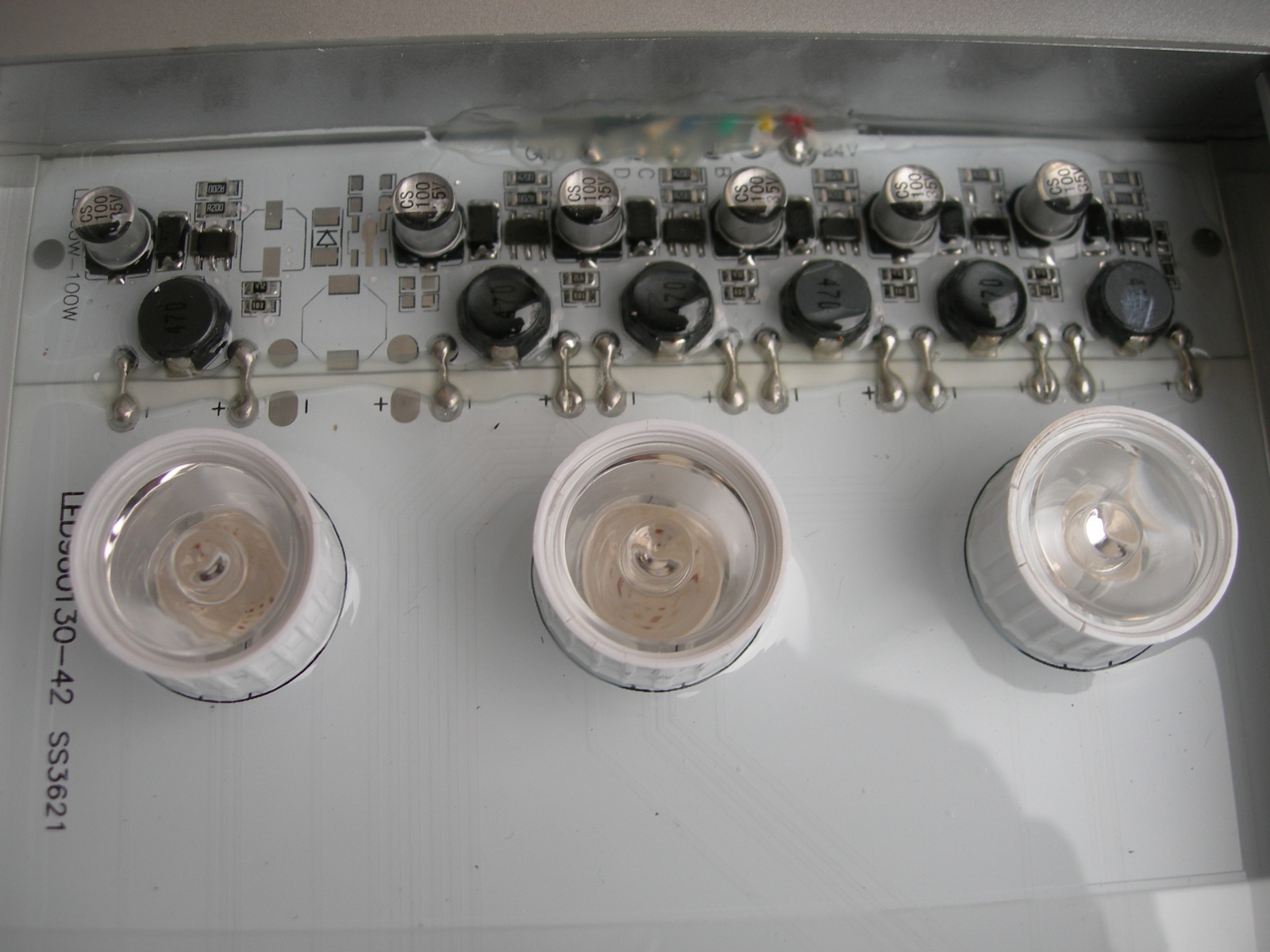

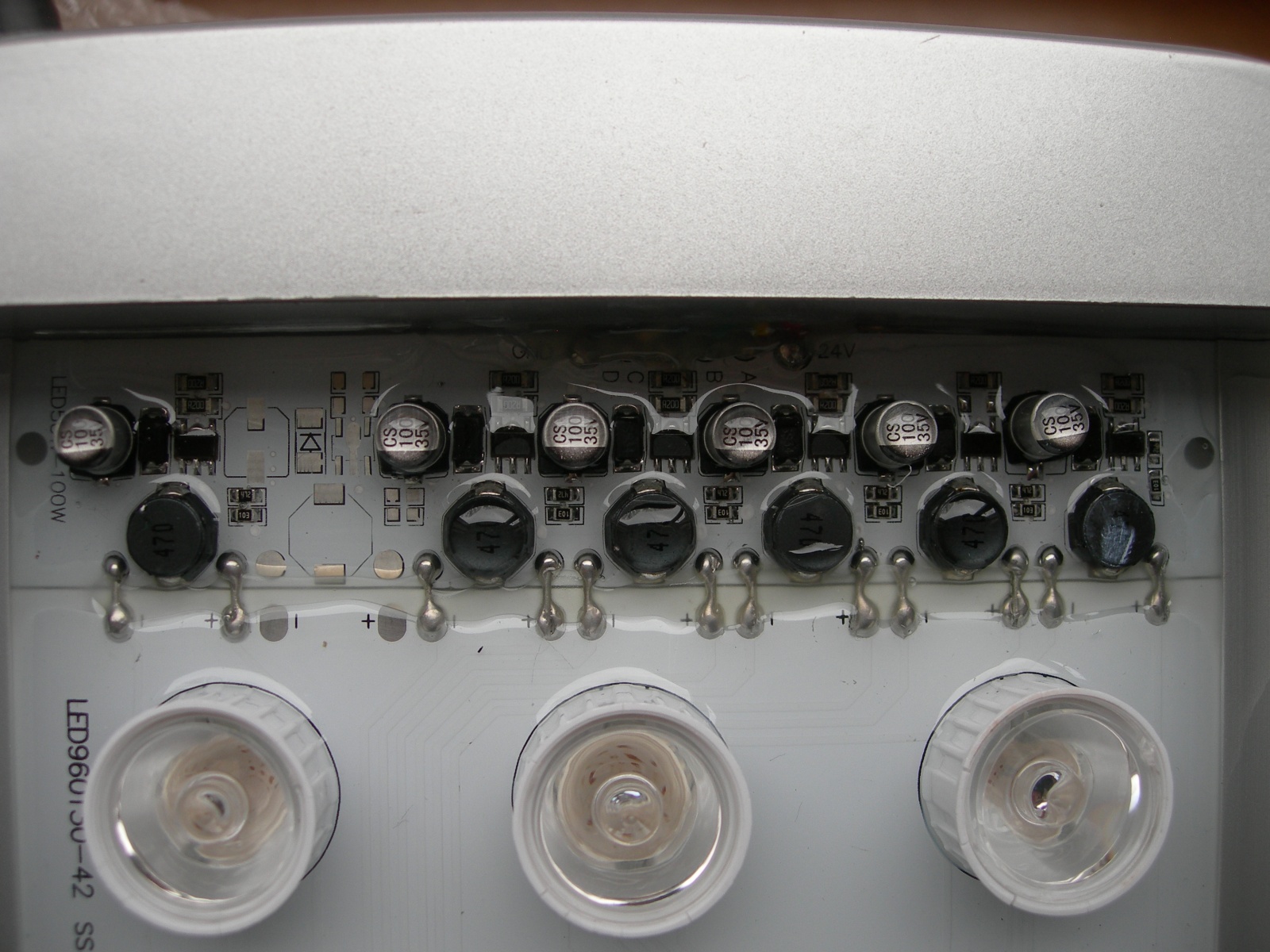

Elektronika na PCB oprawy:




PYTANIE:
Czy i co powinien pokazać prosty tani multimetr po podłączeniu do "sterowania" PWM 24VDC?

Zależy jaki multimetr ale :
Multimetr mierzy wartośc skuteczną napięcia w związku z tym powinien pokazywać różne napiecię w zalezności od współczynnika wypełnienia . Niektóre multimetry (wcale nie drogie) mają mozliwość pomiaru częstotliwości oraz wypełnienia (duty %) .

Dodatkowo: na ostatnich obrazkach widać układy regulacji prądu. Z rodzaju obudowy ukłądu scalonego oraz zestawu elementów w jego okolicy wnioskuję że to PT4115. Układ ten posiada wejcie DIM do regulacji prądu . Wejście to jednak dość łatwo uszkodzić przez przekroczenie napięcia na tym wejściu. Nie pamiętam dokąłdnie ale jest to rząd 5V (sprawdź w karcie katalogowej)

edit:
http://www.micro-bridge.com/data/CRpowtech/PT4115E.pdf

Hultaj napisał(a):Układ ten posiada wejcie DIM do regulacji prądu . Wejście to jednak dość łatwo uszkodzić przez przekroczenie napięcia na tym wejściu. Nie pamiętam dokładnie ale jest to rząd 5V

Dzięki za zwrócenie uwagi i przypomnienie, tu jest pytanie: czy sterownik daje 24VDC PWM, czy jedynie "kluczuje" swoim 5VDC PWM drivery (0-5V PWM na wejściu driverów coś jak sterowanie napięciowe analogowe 0-10VDC, i 24VDC PWM na wyjściu driverów)? Z tego co piszesz może zachodzić przypadek sterowania DIM 5V PWM.

Cała zabawa głównie z tej przyczyny, że oryginał nie pozwala na ustawienie różnej mocy każdego z 4 kanałów z osobna, lecz steruje czasem włączenia i wyłączenia kazdego kanału osobno natomiast mocą ogółem dla wszystkich kanałów taką samą. Ale myślałem, że TC421 jest przyjaźniejszy w programowaniu (a tu niedoróbki software'owe, dziwne przy zapewne milionach sprzedanych sztuk).

Pewnie są na rynku sterowniki 4- lub więcej kanałowe 5V PWM?

Dodane:
Pomierzyłem napięcia na czterech pinach DB9 względem plusa i tani multimetr pokazuje 24V przy ustawieniu mocy na 4%. Ale to było "na luzie" bez podłączonej lampy.

Z tTC42x otrzymujesz na wyjściu sygnał PWM o takim napięciu jakie do tego sterownika przyłączysz chyba że nie zastosujesz sie do instrukcji obsługi
Otóż mozna tak :
Zasilacz TC przez dnizado DC dowolnym zasilaczem np 12V .
Na terminalu wyjściowym ignorujesz zacisk + zasilania (koniecznie )
Wykorzystujesz jedynie terminal "-" który od tej pory będzie stanowił wspólna mase , oraz zaciski CH1 - CH5.
Od tej pory bedziesz miał do dyspozycji 5 szybkich przełączników elektronicznych zwierających do masy (PWM w układzie otwartym)
Jeżeli każde wyjście połaczysz z we. dim a minus z masą układu będziesz miał swobodne sterowanie 5-kanałowe .
Może sie okazać że we dim musisz zaopatrzyć w odpowiedni rezystor łaczący z + urządzenia sterujacego (jesli ma nie więcej niż 6V ) lub równoległa diodę zenera w przypadku gdy napięcie jest większe.
Taakie rozwiązanie umozliwia sterowanie lampami o kazdym napięciu (np w moim przypadku 2,2kW 350V w jednej z realizacji).

ps
Nie wiem co Wy tam z tymi sterownikami kombinujecie ale mi żaden sie nie wiesza i robi to co ma robić
