Mój skimmer a'la Vuppa



Filtry, wkłady, pompy, cyrkulatory, skimmery i grzałki. Odwrócona osmoza (RO) i lampy UV. + nowy temat

11 lis 2015, 04:05 Mój skimmer a'la Vuppa  (#1)

Ze względu na konieczność zamontowania skimmera w mojej 160-tce naszedł mnie pomysł stworzenia czegoś na kształt i podobieństwo Adowskiej Vuppy. A że nie lubię jak pomysł leży i się kurzy to zabrałem się do roboty.

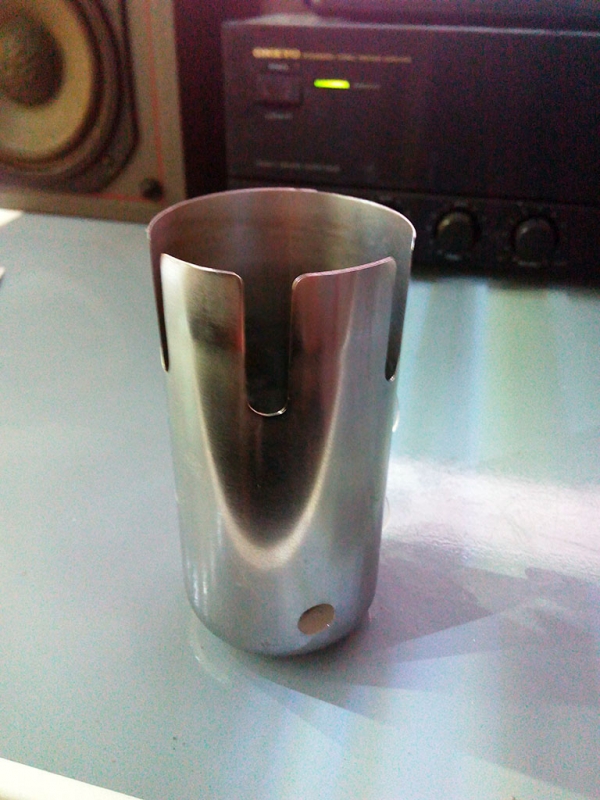

Korpus i pierścień regulacyjny jest wykonany ze stali nierdzewnej a dokładniej z wewnętrznej części termosu stalowego o pojemności 0,5 litra.




Został on przycięty i wypolerowany no i oczywiście wyciąłem 3 otwory przez które woda wlewa się do korpusu. Dół korpusu został zaślepiony płytką ze spienionego PCV i jest szczelny.

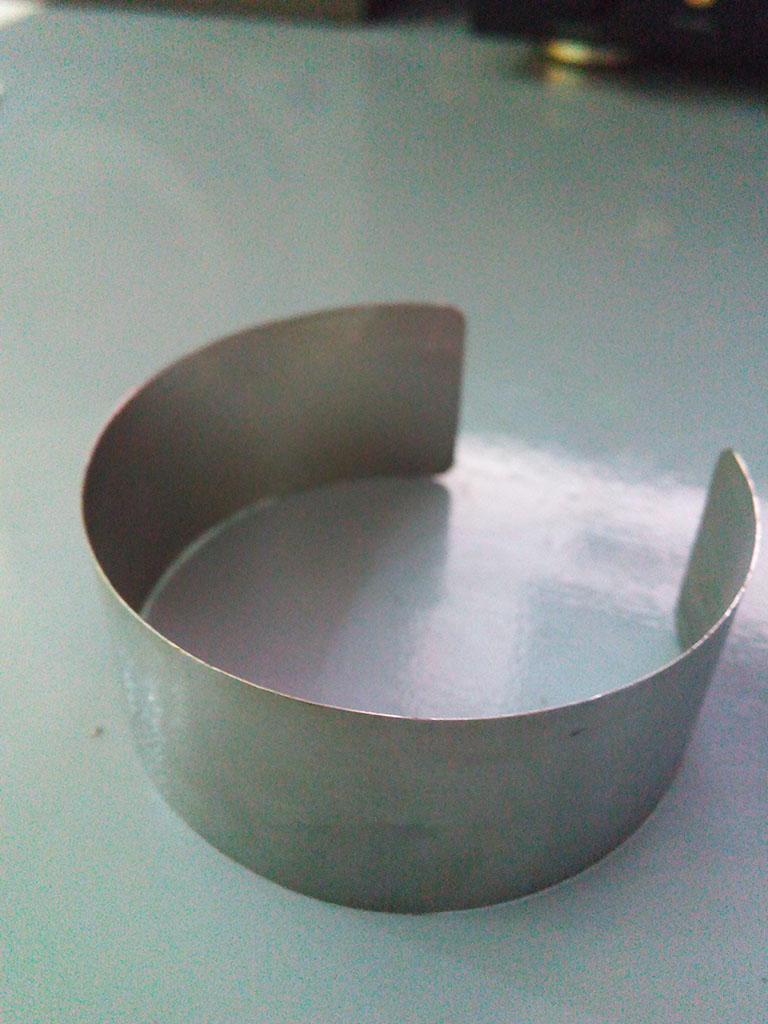

Pierścień regulacyjny to po prostu "plasterek" termosu rozcięty z tyłu aby sam dostosował się do średnicy korpusu. Trzyma się doskonale i właściwie jest szczelny (jak podniosę go tak aby blokował dopływ wody to właściwie zamyka go całkowicie).

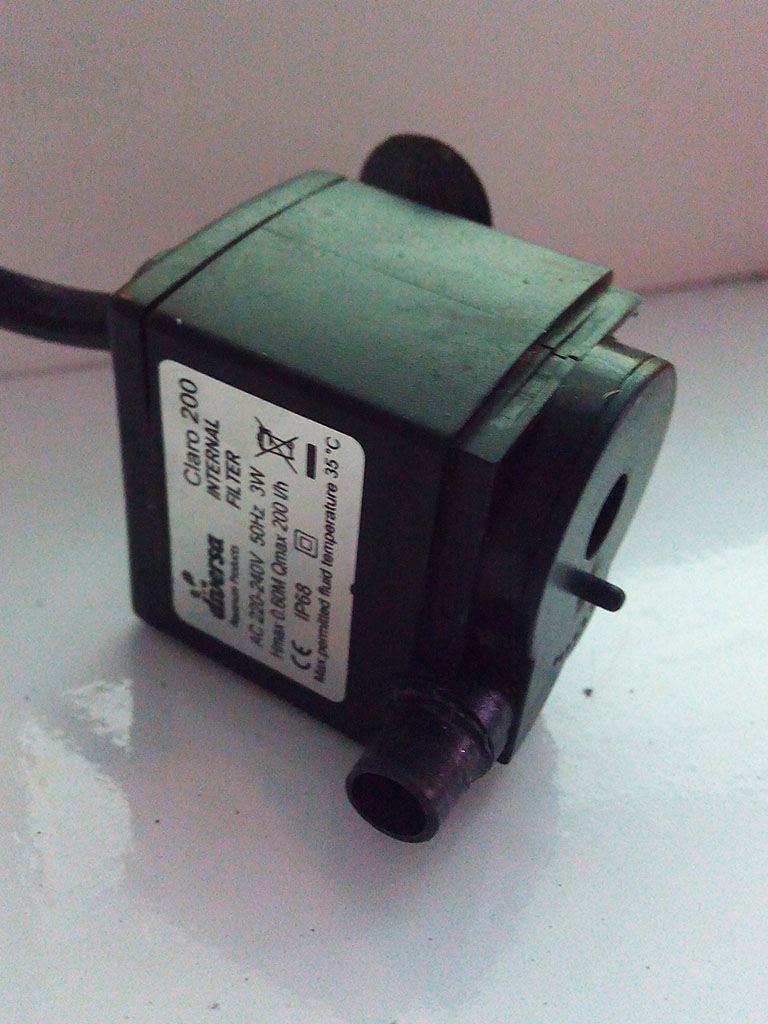

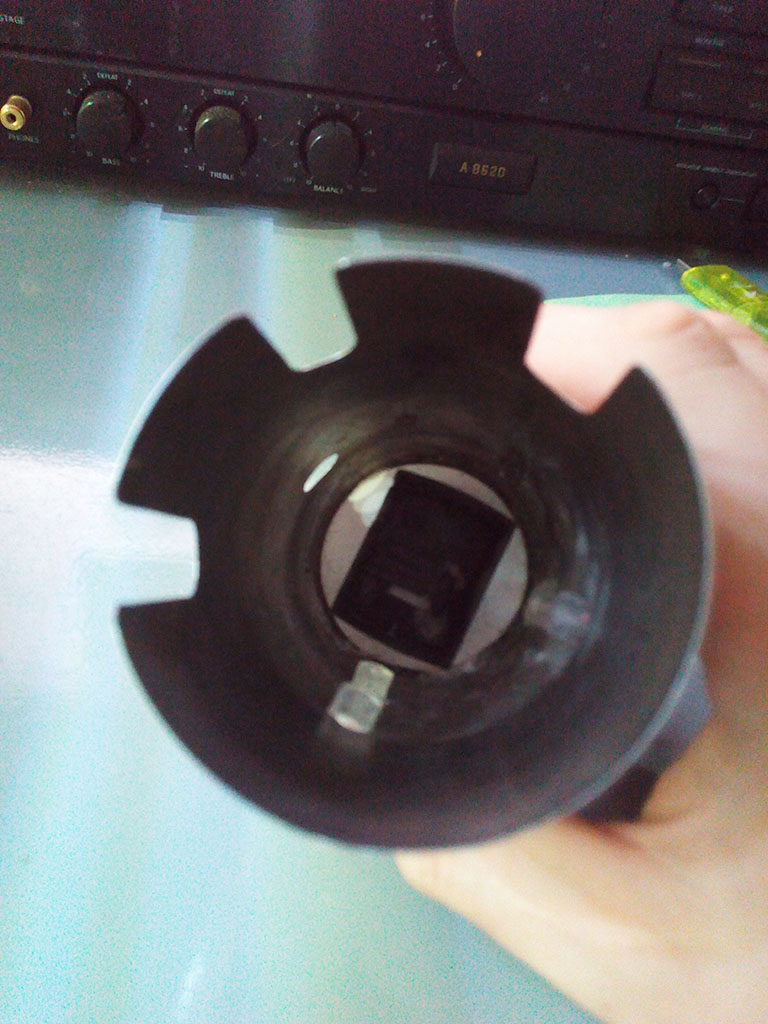

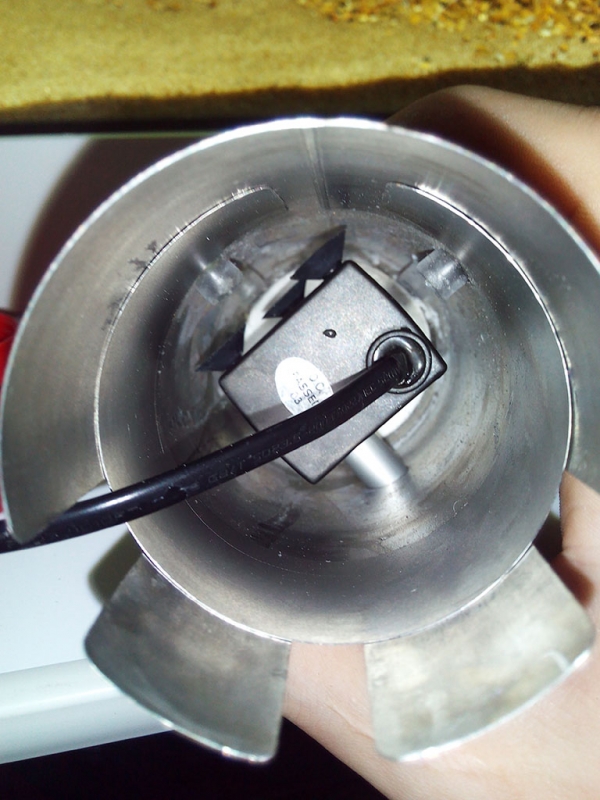

Na dnie wykonanym z pcv wklejony jest fragment pojemnika na media filtracyjne filtra Diversa Claro 200 z nawierconymi otworami, który służy za cokół do montażu głowicy filtra.

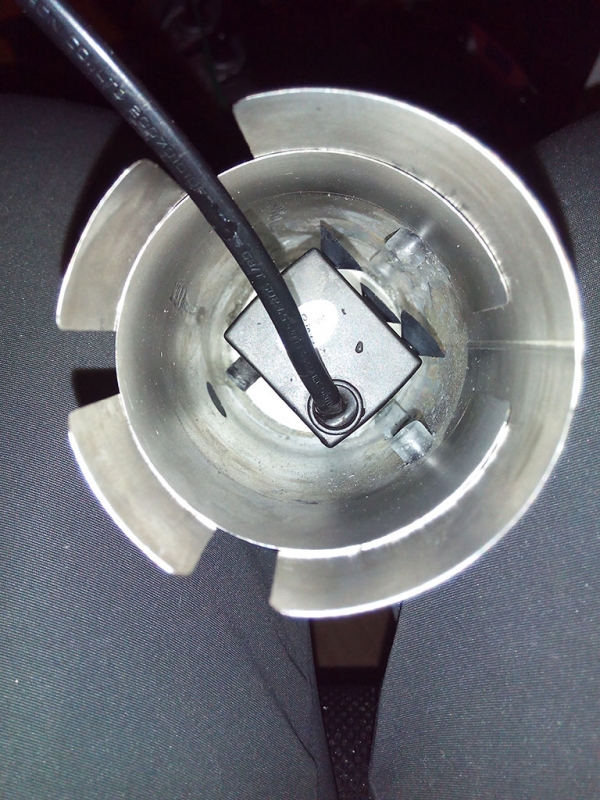

W ten cokół wpina się głowicę filtra i trzyma się ona bardzo solidnie.

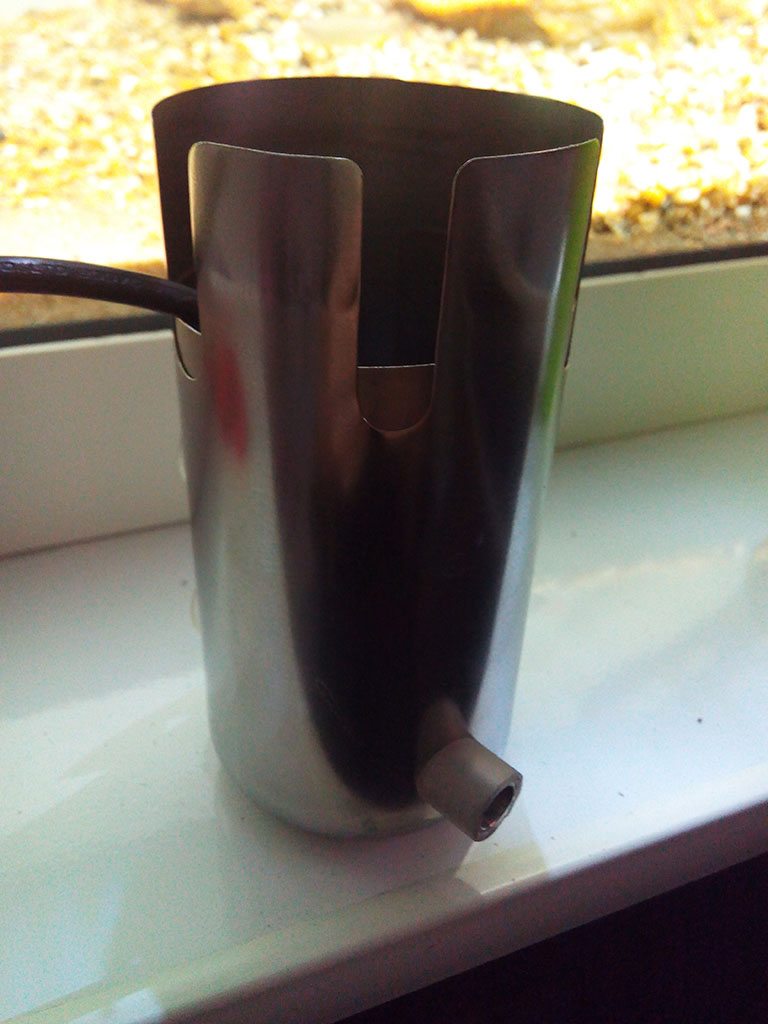

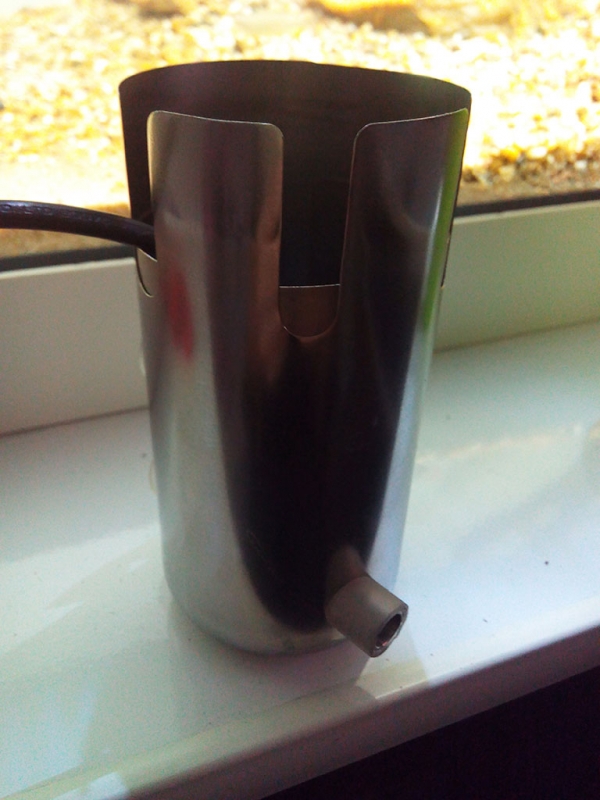

Dokładnie na wprost wylotu głowicy nawiercony jest otwór, przez który wsuwa się kawałek rurki stalowej przedłużającej wylot głowicy filtra poza korpus skimmera. Uszczelnienie tego połączenia zrealizowałem jako nasunięty na wcisk i odpowiednio przycięty kawałek wężyka silikonowego.

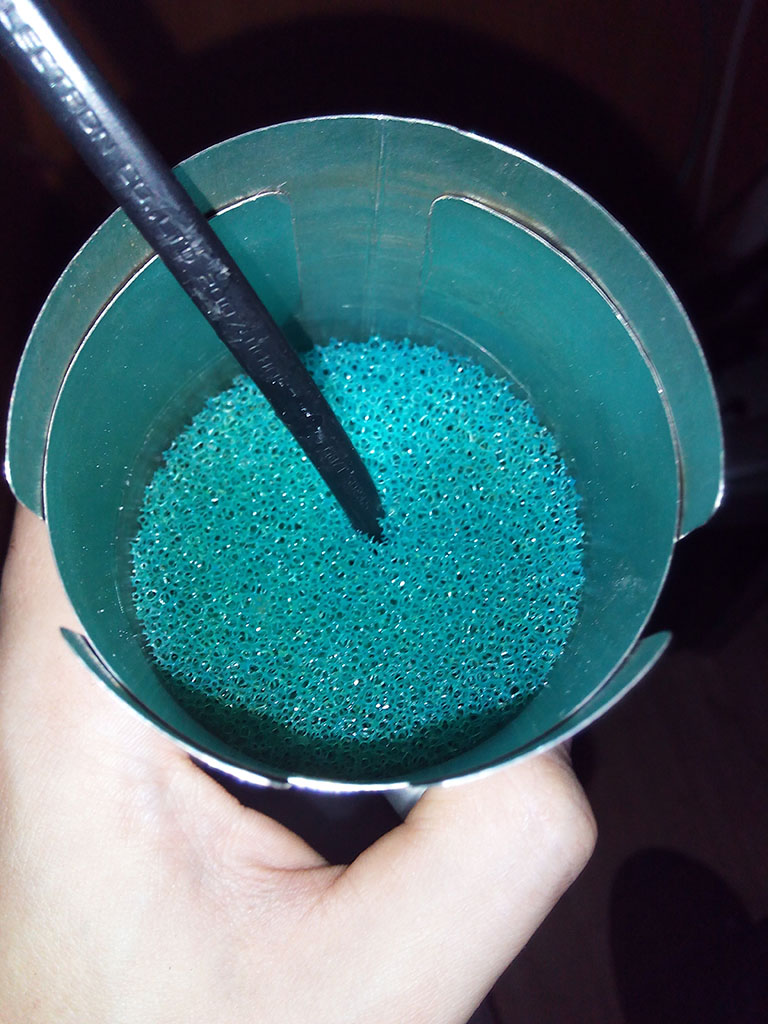

Głowica nakryta jest krążkiem gąbki filtracyjnej z nacięciem na kabel zasilający.

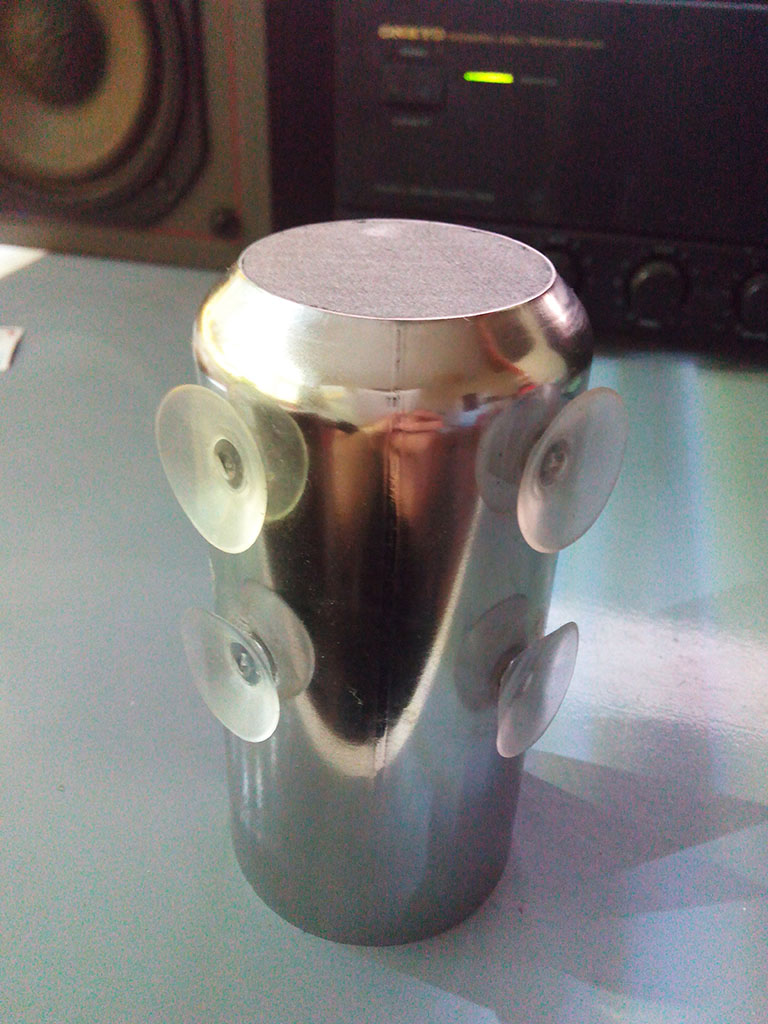

Całość była planowana do montażu w narożniku akwarium stąd mocowanie jest zrealizowane na 4 przyssawkach rozmieszczonych w ten sposób aby 2 "łapały" tył zbiornika a 2 bok.
Oczywiście skimmer robi to co powinien i to aż za solidnie. Powierzchnia wody kryształ i muszę zamykać skimmer na czas karmienia bo moje danio malabarskie (które są żarłokami i z jedzonkiem są w stanie poradzić sobie w 30 sekund :D ) nie były w stanie zjeść bo skimmer wszystko im "wyjadał" :lol:



PS. Wiem że przez zostawienie tego zaokrąglonego dołu filtr wygląda trochę jak puszka od piwa, ale ze względu na cienkościenność materiału jakim dysponowałem wolałem zostawić ten element bo znacznie usztywnia konstrukcję.

PPS. Sorki za jakość fotek ale robione telefonem w kiepskim świetle. Mam nadzieje że i tak wszystko widać jak i co jest zrobione.

Oczywiście zachęcam do komentowania

Avatar użytkownika

derfalon
Stały bywalec

Posty: 358
Dołączył: 21 paź 2011, 21:22
Miasto: Konin

11 lis 2015, 09:17 Re: Mój skimmer a'la Vuppa  (#2)

Super wykonanie. Czym ciąłeś otwory?


Avatar użytkownika

danioo
Poznaje temat

Posty: 117
Dołączył: 20 kwi 2015, 10:43
Miasto: Jaworzno

11 lis 2015, 09:22 Re: Mój skimmer a'la Vuppa  (#3)

Kolejny ciekawy pomysł ale zastanawia mnie jedno jak prezentuje sie w zbiorniku i czy nie jest za duży swoimi gabarytami .prosze o foto .



meniek
Aktywny użytkownik

Posty: 554
Dołączył: 22 mar 2011, 11:57

11 lis 2015, 11:07 Re: Mój skimmer a'la Vuppa  (#4)

W mojej "szkolnej" ocenie: :D

Wykonanie - 6
Fotki - 5+

Mam filterek Claro i mogę mniej więcej zorientować się jaki jest duży. Porównać go można do skimera Eheima w średnicy ale chyba jest niższy. Aby rozwiać wątpliwości - podaj wymiary.
Zapraszam do obejrzenia moich zbiorników:
112l. MT
http://www.roslinyakwariowe.pl/dyskusje ... 56541.html wyróżniony - IAPLC2015 - 768, EAPLC2015 - 122 :?:
72l. LT
http://www.roslinyakwariowe.pl/dyskusje ... 59909.html czyżby EAPLC - :?:
30l. krewetkarium
http://www.roslinyakwariowe.pl/dyskusje ... 65744.html
W planach małe krewetkarium 25x25x25 (część materiału jest)
Pozdrawiam Tomasz


Avatar użytkownika

tomaszsu75
Z dużym doświadczeniem

Posty: 3273
Dołączył: 23 cze 2013, 21:34
Miasto: Wrocław

11 lis 2015, 13:40 Re: Mój skimmer a'la Vuppa  (#5)

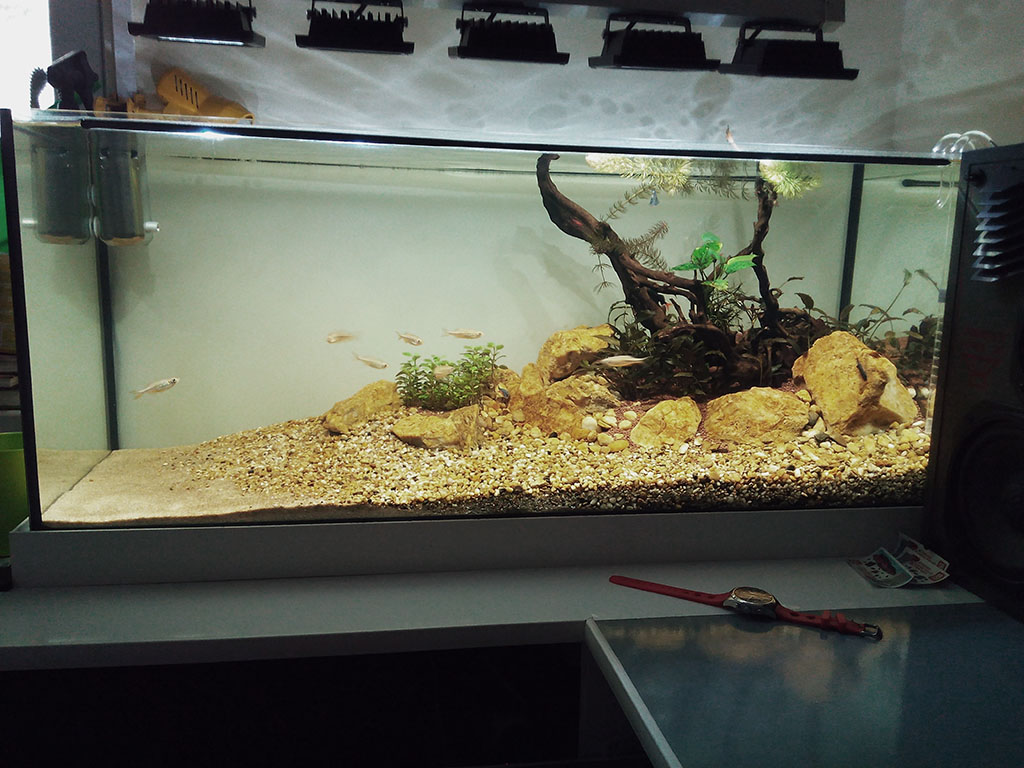

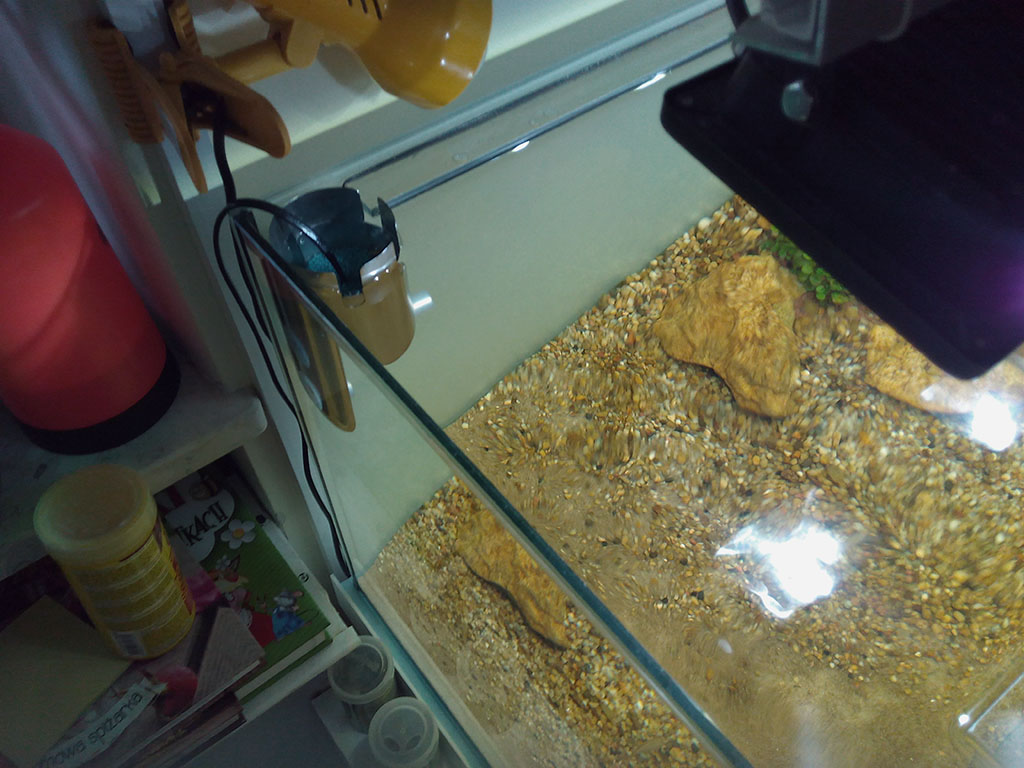

Skimmer w większości był obrabiany za pomocą miniszlifierki a'la Dremel. Jego wymiary wynikają z dostępnego materiału i wynoszą: średnica 60 mm, wysokość 120 mm. Oczywiście pod ta głowicę mógłby mieć średnicę nawet 40mm ale jak pisałem ograniczony byłem dostępnością materiału. W załączniku 2 fotki jak to wygląda w baniaku. Akwarium nie podlega ocenie bo to dopiero miesiąc od zalania po awaryjnym starcie ze względu na pęknięcie poprzedniego zbiornika 112l.




Avatar użytkownika

derfalon
Stały bywalec

Posty: 358
Dołączył: 21 paź 2011, 21:22
Miasto: Konin

12 lis 2015, 08:22 Re: Mój skimmer a'la Vuppa  (#6)

Jeśli obniży się poziom wody ( odparuje ) skimmer nie chlupie? Ogólnie w tych kupnych mają jakiś tam zakres i nawet gdyby ubyło 2cm wody dalej spełniają swoje zadanie tutaj nie widzę części ruchomej zbytnio.

Avatar użytkownika

Rafik25
Z dużym doświadczeniem

Posty: 2272
Dołączył: 26 mar 2014, 18:59
Miasto: Radzymin

12 lis 2015, 09:22 Re: Mój skimmer a'la Vuppa  (#7)

Rafik25 napisał(a):Jeśli obniży się poziom wody ( odparuje ) skimmer nie chlupie? Ogólnie w tych kupnych mają jakiś tam zakres i nawet gdyby ubyło 2cm wody dalej spełniają swoje zadanie tutaj nie widzę części ruchomej zbytnio.


Nie ma pływaka dokładnie tak jak w skimerze ADA Vuppa. Regulacja odbywa się przez ustawienie pierścienia regulacyjnego. Zakres regulacji to prawie 3 centymetry. Nigdy jeszcze mi nie zaciągnął powietrza.

Avatar użytkownika

derfalon
Stały bywalec

Posty: 358
Dołączył: 21 paź 2011, 21:22
Miasto: Konin

12 lis 2015, 09:57 Re: Mój skimmer a'la Vuppa  (#8)

Podziwiam ludzi z takim zacięciem do majsterkowania , gratuluję pomysłu i wykonania .

Avatar użytkownika

pagu
Znający temat

Posty: 1752
Dołączył: 20 wrz 2011, 17:54
