Modyfikacja reduktora z rotametrem



Nawożenie dwutlenkiem węgla. Dobór zestawu i sposobu rozpuszczania gazu. Pomiar CO. + nowy temat
Czy ktos z posiadaczy reduktora jest w stanie zmierzyć średnicę gwintu zaznaczonego strzałką? Oczywiście o ile tam wystaje choc trochę części nagwintowanej.
Chciałbym odkręcić cały ten rotametr wraz z zaworem i zastąpić to zaworkiem precyzyjnym. Wtedy otrzymałbym dość mały reduktorek. Mam zaworek z gwintem G1/4". Tylko czy tam jest gwint calowy? Oto jest pytanie. Niechciałbym kupować reduktora w ciemno. Juz jeden dość duży posiadam (tymczasowo - spawalniczy).
Załączniki
Ostatnio edytowano 17 paź 2008, 07:32 przez Lewy, łącznie edytowano 1 raz

Avatar użytkownika

Lewy
Początkujący

Posty: 41
Dołączył: 18 sty 2006, 02:01
Miasto: W-wa

15 lis 2007, 00:05   (#2)

Wydaje mi się, że to nie jest dobry pomysł. Zaworek precyzyjny powinien dostać na wejście zredukowane ciśnienie (kilka barów) , a nie full z butli ! :!: :shock:
Oj! Żeby nie było katastrofy :!:

Avatar użytkownika

romanbyd
Znający temat

Posty: 1779
Dołączył: 27 mar 2007, 14:34
Miasto: Tryszczyn

15 lis 2007, 00:40   (#3)

A mi się wydaje, że w rotametrze ciśnienie jest już zredukowane - za tą okrągłą częścią z manometrem powinno być już ok. 3 barów. Przynajmniej tak rozumiem opis z forowego sklepu.
Pomysł mi się podoba i z chęcią przeczytam o realizacji. Niestety pomóc nie mogę, gdyż nie posiadam suwmiarki i nie mogę zmierzyć otworu :/

Avatar użytkownika

Kadazan
Z dużym doświadczeniem

Posty: 2649
Dołączył: 19 lut 2005, 18:19
Miasto: Toruń / Bydgoszcz

15 lis 2007, 00:49   (#4)

A to ciekawe :) !
Jeżeli tak byłoby, to sam chętnie zastosuję to rozwiązanie ! :)
Może ktoś rozwieje nasze wątpliwości ??? :?: :?
______________________________________
Hmm... ano, zerknąłem trochę za późno do tego samego opisu...no i fakt! - max 3 bary.
No to pomysł wydaje się świetny ! :D
Pozdr!
Ostatnio edytowano 15 lis 2007, 00:57 przez romanbyd, łącznie edytowano 1 raz

Avatar użytkownika

romanbyd
Znający temat

Posty: 1779
Dołączył: 27 mar 2007, 14:34
Miasto: Tryszczyn

15 lis 2007, 00:51   (#5)

Oczywiście w miejscu, gdzie chcę rozkręcić reduktor, panuje juz ciśnienie 3[Bar]. Zaworek chcę tam wkręcić podobny do tego, który jest w reduktorze ze sklepu roślinyakwariowe. Obawiam sie tam jedynie gwintu metrycznego. Wszelkie zaworki mają raczej calowy, a i o calową redukcję dośc łatwo.
Wymieniony zaworek będzie pewnie o wiele lepiej działał niz ten fabryczny i przy okazji pozbyłby sie tego rotametru.
Niby mozna pozbyc się tylko rotametru, ale wolałbym całości.

Avatar użytkownika

Lewy
Początkujący

Posty: 41
Dołączył: 18 sty 2006, 02:01
Miasto: W-wa

16 lis 2007, 23:44 reduktor  (#6)

Pozbyc rotametru mozesz sie bardzo latwo. Wystarczy go zastapic zaslepka 3/4" plastikowa od systemow nawadniajacych. To jest tak jak ja to zrobilem na zdjeciu. A zaworek radze za rotametrem, stary odkrecasz na maxa i montujesz za nim nowy. Wszystkie gwinty sa w tym reduktorze calowe. Zapomnialem napisac ze mozna zmiejszyc cisnienie wyjsciowe do 1 atmosfery i ten stary regulator staje sie wtedy idealny. Bowiem trzeba wiecej przekrecic zeby wypuscic wiecej gazu. W zwiazku z czym regulacja staje sie bardziej precyzyjna
Załączniki



oscar-adrenalina


18 lis 2007, 00:00   (#7)

Znam tą przeróbkę. Zdjęcie już widziałem wcześniej. Nie to jednak jest moim celem. Chcę się pozbyć całości a nie tylko rotametru. Ten nędzowany zawór nie jest mi do niczego potrzebny.
Pytałem o rozmiar gwintu jednego gościa z Allegro, który sprzedaje sam rotametr z zaworem do tego reduktora. Napisał że gwint ma 14mm średnicy. Czyli jednak metryczny :( No chyba że niedokładnie zmierzył. G1/4" tez ma prawie 14mm.
Jeśli potwierdzi się te M14 to pozostaje zaworek na G1/8" i przejściówka na M14.

Avatar użytkownika

Lewy
Początkujący

Posty: 41
Dołączył: 18 sty 2006, 02:01
Miasto: W-wa

18 lis 2007, 13:52   (#8)

Mysle ze najlepiej bedzie jak go kupisz. Potem odkrecisz caly zawor a w sklepie z pneumatyka juz znajda cos odpowiedniego. Nie masz sie co zamartwiac bo sa mufy calowe i metryczne.



oscar-adrenalina


04 mar 2008, 14:18 Re: reduktor  (#9)

oscar-adrenalina napisał(a): Zapomnialem napisac ze mozna zmiejszyc cisnienie wyjsciowe do 1 atmosfery i ten stary regulator staje sie wtedy idealny.


Witam , a wie ktos jak zmniejszyć to ciśnienie :?:
p.s. a tej zaślepki plastykowej to ciśnienie nawet już zredukowane nie "wypchnie"
z góry dzięki za odp. Też musze stuningować swój reduktor :)



macche
Początkujący

Posty: 38
Dołączył: 10 lut 2008, 08:40

04 mar 2008, 18:47 Re: reduktor  (#10)

Witam!
macche napisał(a):Witam , a wie ktos jak zmniejszyć to ciśnienie :?:

Popatrz na rysunek oscara (prawy dolny róg) ...



cjb


04 mar 2008, 19:52   (#11)

Niestety nie ma dokładnie takiego samego reduktora i u mnie brak takowej śrubki , albo jest jakos zamaskowana lepiej .



macche
Początkujący

Posty: 38
Dołączył: 10 lut 2008, 08:40

05 mar 2008, 02:07   (#12)

Witam
A co powiecie na to - chodzi mi by zamiast ROTAMETRA wkręcić elektrozawór i zaworek precyzyjny - poniżej link do zdjęcia tak przerobionego reduktora
http://img89.imageshack.us/my.php?image=redziopb4.jpg - zdjęcie nie jest mojego autorstwa. Właśnie kupiłem taki na allegro

Avatar użytkownika

baturka
Stały bywalec

Posty: 456
Dołączył: 07 lut 2008, 15:00
Miasto: Międzychód

05 mar 2008, 02:14   (#13)

A co powiecie na to


Dyskusja na ten temat znajduje się w poniższym wątku:
http://www.roslinyakwariowe.pl/forum/vi ... hp?t=22514

Avatar użytkownika

Kadazan
Z dużym doświadczeniem

Posty: 2649
Dołączył: 19 lut 2005, 18:19
Miasto: Toruń / Bydgoszcz

15 paź 2008, 19:03   (#14)

Tak wiec kupiłem w końcu reduktor z rotametrem. Trochę inny niż te najpopularniejsze. Ma on znacznie krótszą rurkę łączącą zawór butli z reduktorem, dzięki czemu nie sterczy on tak daleko od butli.
Rotametr z zaworem odkręciłem bardzo łatwo, bez uzycia klucza. Ku mojej uciesze, ma on gwint calowy G1/4. Dzieki temu można bezpośrednio do reduktora przykręcić zawór pneumatyczny. Zawór miałem akurat taki z kilku części, z pokrętłem pod wkrętak, ale jego zaletą jest większa precyzja no i wygląd pasujący do reduktora ;) Oto kilka fotek:
Załączniki

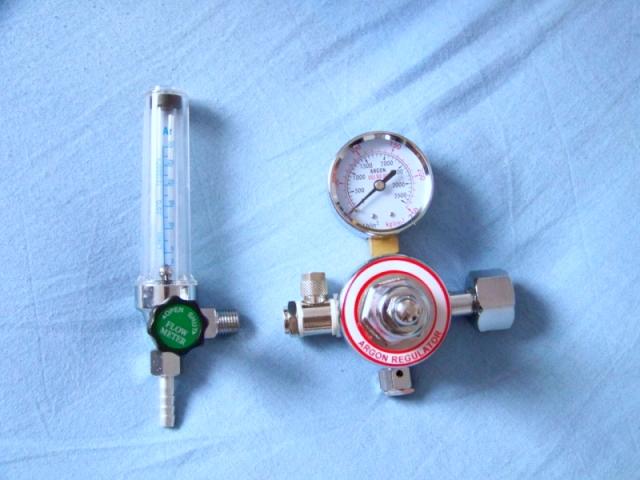

Porównanie wielkości

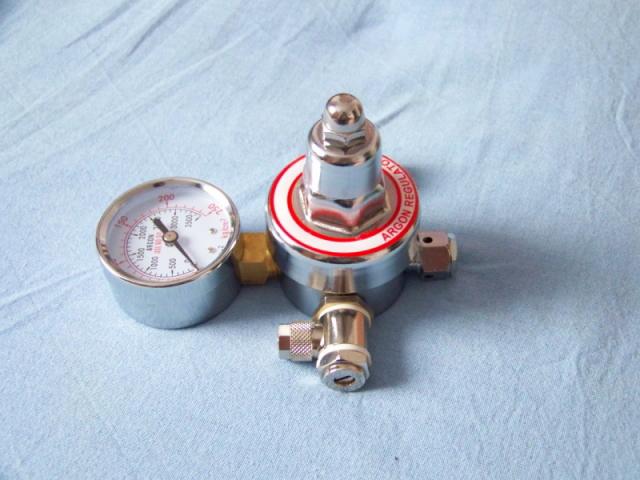

Po przeróbce
Po przeróbce

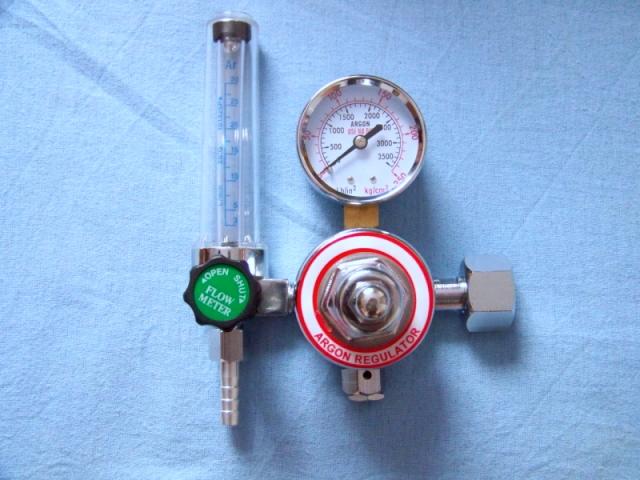

Wygląd orginalny.

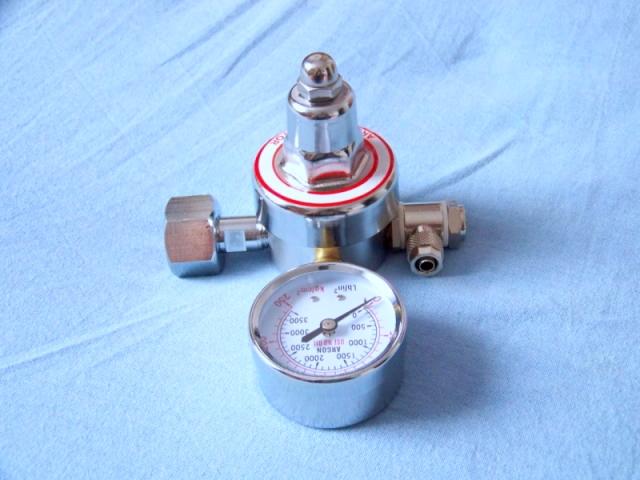

Po przeróbce
Ostatnio edytowano 19 paź 2008, 20:18 przez Lewy, łącznie edytowano 6 razy

Avatar użytkownika

Lewy
Początkujący

Posty: 41
Dołączył: 18 sty 2006, 02:01
Miasto: W-wa

15 paź 2008, 20:53   (#15)

Lewy, a jak regulujesz przepływ?

Avatar użytkownika

Kadazan
Z dużym doświadczeniem

Posty: 2649
Dołączył: 19 lut 2005, 18:19
Miasto: Toruń / Bydgoszcz

19 paź 2008, 20:21   (#16)

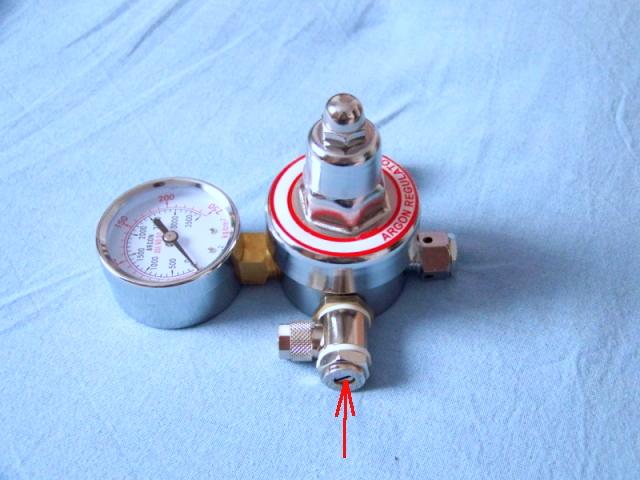

Tą śrubką:
Załączniki

Avatar użytkownika

Lewy
Początkujący

Posty: 41
Dołączył: 18 sty 2006, 02:01
Miasto: W-wa

19 paź 2008, 21:32 o  (#17)

no i masz racje kolego ,bo rotametr jest do niczego w akwarystyce ,pokazuje cisnienie wyjsciowe w czasie spawania gazami z migomatem ,co w naszym przypadku (2,3 bable/SEK)
jest bezuzyteczny .
cisnienie wyjsciowe mozesz regulowac duzym pokretlem na reduktorze .
jeli przekrecisz w lewo cisnienie bedzie mniejsze ,jesli w prawo wieksze ,ot i cala filozofia .
proponuje wykrecic do konca w lewo pokretlo (jak przy odkrecaniu sruby),odkrecic zawor butli co2(wystarczy pol obrotu ,albo i wiecej) i wkrecac w prawo srube regulacyjna reduktora do momentu (bardzo powoli )az co zacznie leciec i tyle, reszte wyregulujesz zaworkiem precyzyjnym z licznikiem babli.
pozdrowienia



Gość


19 paź 2008, 22:32   (#18)

No akurat ustawianie przepływu samym reduktorem (ciśnieniem zredukowanym) jest mało precyzyjne. Zawór na wyjściu jednak sie przydaje.
Co do rotametru to widziałbym dla niego zastosowanie, gdybym miał miejsce w szafce. Oróż po przekręceniu go "do góry nogami" wystarczy wyjąc z niego kulkę, nalać wody i mamy gotowy licznik bąbelków.

Avatar użytkownika

Lewy
Początkujący

Posty: 41
Dołączył: 18 sty 2006, 02:01
Miasto: W-wa

21 paź 2008, 21:15 o  (#19)

nie mialem na mysli regulowania bardzo dokladnie gazu za pomoca regulatora na reduktorze,
tylko ustalenie wstepnego cisnienia ,poniewaz mialem nie raz sytuacje gdy gaz w butli sie konczyl i obnizal ponizej 50 bar reduktor wpuszczal cisnienie znacznie wyzsze przekraczajace dopusczalna ilosc co2 i nie wychwycenie tego momentu moze zakonczyc sie zle dla zyjatek w akwa ,do tego celu przydatny jest ph-metr ,lub inne elektroniczne uzadzenie mierzace ph w polaczeniu z elektrozaworem ,ktore w pore odetnie doplyw co2 ,po przekroczeniu dopuszczalnego stezenia.
drugi twuj pomysl jest moze i dobry tyle ze jesli na miejsce rotametru wkrecisz zaworek precyzyjny , to tuz za zaworkiem nie wkrecisz rotametru ,poniewaz za zaworkiem jest tylko miejsce na wezyk 6mm i mozesz pokabinowac ale sie nie oplaca lepiej przez znajomych zalatwic sobie ze szpitala czesc od kropowki lub zakupic na alegro albo gdzie innndziej
pozdrowienia



Gość


22 paź 2008, 12:15   (#20)

Oczywiście pomysł z przerobieniem rotametru na licznik bąbelków nie tyczy się mojej przeróbki. To raczej pomysł dla tych, którzy ów rotametr zostawili przy reduktorze i jest on tylko zajmowaczem miejsca.

Ja ostatecznie wymieniłem jednak zaworek na inny. Tamten jako sprzęt z demobilu wykazywał nieszczelności. Nie chciało mi sie z tym walczyć. Dodatkowo zrobiłem mały licznik bąbelków prawie zintegrowany z reduktorem. Ostatecznie prezentuje się to tak:
Załączniki

Avatar użytkownika

Lewy
Początkujący

Posty: 41
Dołączył: 18 sty 2006, 02:01
Miasto: W-wa

22 paź 2008, 14:54 Re: o  (#21)

dariuszk24 napisał(a): zalatwic sobie ze szpitala czesc od kropowki l


Jaką część masz na myśli?Ten reduktor przepływu plastikowy(kółko w ramce)?
Można też jeziorko wykorzystać jako licznik bąbelków jakoś.
Ja mam bimbrownię,ale kupiłem butlę właśnie...tylko co dalej?
...bombin' for peace is like...fuckin' for virginity...

Avatar użytkownika

wloczykij
Początkujący

Posty: 19
Dołączył: 06 paź 2007, 21:57
Miasto: Katowice

22 paź 2008, 15:07   (#22)

Jaki problem z zestawem do kroplówki? Idziesz do apteki i kupujesz za 2zł. Dzięki temu masz wężyk i licznik bąbelków. Od bidy i ten zaciskowy "zawór" się przyda. Reduktor oczywiście do butli jest niezbędny.

Avatar użytkownika

Lewy
Początkujący

Posty: 41
Dołączył: 18 sty 2006, 02:01
Miasto: W-wa

22 paź 2008, 15:42   (#23)

...bombin' for peace is like...fuckin' for virginity...
