Ok dziękuję za pomoc jutro wszystko zamówię co mi brakuje i będę działał. A możesz mi jeszcze powiedzieć jak na tym radiatorze rozmieścić te diody żeby to jakoś z sensem świeciło? Taki jakiś schemat na szybko 🫣
Hultaj napisał(a):Tak sobie wymyśliłem jakby miało być tanio i dobrze :
1. dokupić drugi driwer 23W (miałbyś 2 x 23W 2. wywalić wszystkie diody , wyczyścić radiator i zamontować (dokupując brakujące ) - 10szt FS - 24szt 6500K - 5szt 3500 lub 4000K - 5szt 10000K 3 skompletować 3 segment z "małym " driwerem i diodami RB i 8500k jako np. tzw nocne
Finalnie otrzymałbyś 44W względnie poprawnego światła w razie czego właczając dodatkowe kilka wat światła nocnego . Zważywszy że posiadane zasilacze wykorzystują pełną moc diod diody będą sie grzały więc więcej na tym radiatorze i tak za bardzo nie uruchomisz . Moim zdaniem to najbardziej optymalny program naprawczy który zawrze sie w określonym budżecie (a nawet poniżej)
Przeliczyłem tą belkę, czego brakuje już zamawiam. Wyszło że cła belka będzie miała 50szt diod i 6550LM. Teraz czy starczą na to te moje drivery. 10 FS - 10 x 1.05W = 10.5W 24 6.5K - 24 x 1.02W = 24.48W 5 4.5k - 5 x 1.05W = 5.25W 5 10k - 5 x 1.05W = 5.25W 3 RB - 3 x 1.05W = 3.15W 3 8.5k - 3 x 1.02W = 3.06W Suma= 51.69W
A mamy drivery 2 x 23W i 1 x 7 W Więc licząc po maxach wychodzi akurat ale czy tak może być? Możesz to sprawdzić?
cyt."Więc licząc po maxach wychodzi akurat ale czy tak może być? Możesz to sprawdzić?"
Oczywiście, masz rację . To wczoraj policzone na maxa i to była zaledwie koncepcja w dodatku pysz kolacji na koniec dnia:) Pomijając że jestem przeciwnikiem zasilania diod 1W pradem 350mA (bo tood strony technicznej słabo jest uzasadnione) zasilacze też należy obciazyć poniżej ich mocy max. Tak więc jeśli odejmiesz po np 2 diody w każdym obwodzie głownych driwerów powinno być OK
ps. W źródle w którym sie zaopatrujesz jest bzdurny kalkulator i kilką równie bzdurnych porad . Między innym zalecenie aby diody 1W zasilać 350mA i stwierdzenie że diody 1W to tak naprawe 1, cos tam . To oczywiście g. prawda . Powinną sie do taki driwerów podłączać diody 3W (tak jak jest np w seryjnych porządnych lampach - np AQUAMEDIC). Gdybyśmy od poczatku dyskutowali o konstrukcji tej lampy do takiego absurdu pewnie nie doszłoby ale zadanie brzmi:" poprawić lampę za kwotę do 150zł "
Tego 7 watowego nie zmieniałbym - conajwyżej ograniczyłbym liczbę diod - w końcu tan obwód miał stanowić oświetlenie pomocnicze tzw. nocne więc ilośc światła jest sprawą drugorzędną . Chyba że sie mylę i zamierzasz tym sposobem znacznie podnieśc moc lamy jeszcze bardziej . W takim wypadku osobiście kupiłbym kolejny zasilacz 23W i do tego diody w. schematu (proporcjach ) podanych wyżej a dodatkową jeszcze usunąłbym po co najmniej 1 diodzie z tamtych 2 obwodów głównych . Ztym że zaczynamy sie niebezpiecznie zbliżać do granicy zdolności odprowadzenia ciepła przez radiator więc zalecam w tym względzie rozwagę aby nie powiedzieć odradzam .
powiem tak. Dla mnie tego oswietlenia nocnego może w ogóle nie być bo ja nie używam. wiec jak byś to rozplanował jak bym np dokupił ten 23 W i byśmy z tego co jest podane zrobili np 3 obwody. to jak miałby wyglądac każdy z obwodów ?
Aktualnie tak wygląda zamówienie: reszte według twojego pomysłu mam.
Odnośnie zasilaczy to jeśli kolega będzie coś dokupywał zmieniał to niech zwróci uwagę że są też zasilacze o tej samej mocy ale prądzie 300mA co jak wspominał Hultaj nieco lepiej nadadzą się do zasilania diod 1w .Sam stosuje taki zasilacz już 5 rok i całość działa bez awarii
a mam takie pytanie. Czemu akurat 350mA jest gorszy dla diod niż 300mA ? Jezeli diody dostają mniejszy prąd to będą mniej efektywne ? i przez to mniej bedą się grzały ? Dobrze myśle ?
350mA nie jest gorszy tylko sprawia że dioda pracuje na max możliwości wydzielając przy tym znaczne ilości ciepła .Obniżając prąd moc świecenia zasadniczo się nie zmieni a będzie mniej ciepła .Ciepło dla diod to czynnik szkodliwy skracający żywotność diod więc dobrze jest to ciepło w miarę możliwości ograniczyć .Ograniczamy ciepło przez obniżenie prądu ,napięcia oraz przez odpowiednie odprowadzenie ciepła czyli wielkość radiatora do którego mocujemy diody .Tak w uproszczeniu przyjmujemy że na jedną diodę powinno przypadać ok 30 35cm2 radiatora wtedy dioda zasilana stosownym prądem powinna mieć w miarę komfortowe warunki pracy .Przy mocniejszych lampach stosuje się dodatkowe chłodzenie pasywne w postaci dodatkowych radiatorów lub aktywne za pomocą wentylatorów czy chłodzenia woda .Jak widzisz dioda żeby w miarę sensownie i długo działała musi mieć spełnione kilka podstaw na które powinieneś zwrócić uwagę
ok rozumiem tak właśnie myślałem ze o to chodzi. Teraz do tych diod zakupie ten 300mA. Zobacze jak po złożeniu według pomysłu Hultaja będzie się to rozgrzewać, w razie co to dołożę na górę chłodzenie. według kalkulatora azled powinno dać rade odprowadzić ciepło w tej konfiguracji. Jeżeli ten kalkulator jak kolwiek dobrze pokazuje to 70cm belka odprowadza 80W ciepła a ta bedzie miała 50 wiec może bedzie dobrze a jak nie to tak jak wspomniałęm dam na góre albo wiatraki albo jakiś radiator żeberkowy.
Zastanów sie jeszcze nad zakupem diod fabrycznie montowanych na PCB .Fabrycznie montowane sa przez lutowanie obudowy do radiatora i to zapewnia najlepsze odprowadzenia ciepła . Ostatecznie można zastosować dobrą paste termoprzewodzącą . Najgorszym rozwiązaniem jest klej termoprzewodzacy . Wprawdzie nazywa sie to termoglue i faktycznie przewodzi ciepło ale tak niezbyt efektywnie . Te uwagi mają tym wieksze znaczenie im bardziej cieplnie jest dioda obciążona. Oczywiście, nie wiem jak wychodzą relacje cenowe ale to już pozostawiam w Twojej gestii.
Akurat rozmieszcenie to jest banał . Rozmieśc to w miarę równomiernie . Proponuję zacząć rozplanowywanie od naj mniej licznych diod a 6500K umieścić w pustych miejscach . Oczywiście najpierw rozrysuj sobie siatkę z odpowiednią ilością pól. Jeżeli ostatecznie zdecydujesz sie na zakup gotowych diod to te podłącz do ostnejących zasilaczy (jeśli ich nie będziesz wymieniał )ponieważ będą bardziej obciązone cieplnie więc .... Te diody co masz teraz pewnie są amatorsko montowane więc postaraj sie aby przypadały dla nowego zasilacza (300mA) Zresztą, jak spojrzałem na cene driwerów , to chyba bym je wszystkie wymienił i chyba to by było ważniejsze od fabrycznych diod . Jeżeli zdecydujesz sie na samodzielny montaż diod na PCB to nie klej ich ale kup sobie pastę silikonową (to naprawdę są grosze).
Wracając do rozmieszczenia : jest taki stary tick ad rozmieszcenia światła : bielsze światło z przodu a cieplejsze przesunięte to tyłu powiększy nieco złudzenie głębokości a ponadto zwykle z przodu są trawniki a z tyłu wysokie (często kolorowe) rośliny więc to też sprzyjająca konfiguracja . Niemniej , nie przeceniaj tej wskazówki posiwięcając inne parametry
Przemyśle finansowo wymiane driverów. Co do montowania diod to diodę kleiłem na pastę termoprzewodzaca do płytki pcb a płytkę później do radiatora na klej termoprzewodzacy. Przy tej konfiguracji co była radiator w dotyku był letni nawet nie dobrze ciepły. Czy ten driver co podałem wyżej 300mA będzie dobry jakbym brał je 3 sztuki? Chyba że 2 by starczyły?
LukasTroch napisał(a):Czy ten driver co podałem wyżej 300mA będzie dobry jakbym brał je 3 sztuki? Chyba że 2 by starczyły?
Jeśli piszesz o driverze z postu #28 to jak zapewne widzisz może on zasilać od 18 do 24 diod (ani mniej, ani więcej). Stosując dwa takie możesz zasilić maksymalnie 48 LEDów, co powinno być wystarczające dla Twojego zbiornika. Jeśli chciałbyś zastosować jeszcze trzeci driver, sugerowałbym coś mniejszego jako dopełnienie, ewentualnie ten 7W, który już masz (patrz post Kolegi Hultaja, w którym zasugerował to jako oświetlenie nocne). Wspomniałeś też o wiatrakach... Hmmm... Estetyki lampy to nie poprawi...
10 Full Spectrum 3 Royal Blue 25 6,5K 3 8,5 K 5 10k 5 4,5k
2 Zasilacze 18 - 24 W 300mA 1 zasilacz 12 - 18 W 300mA
Pozostałości jakie mi zostaną : - 5 Zielonych - 2 10K - 4 8,5K - 2 zasilacze 23W 350mA - 1 zasilacz 7W 300mA
Teraz wystarczy jak wszystko przyjdzie rozplanować diody i sekcje bo może uda sie coś podziałać żeby te diody co zostają nie były odklejane z radiatora tylko im kable przelutować a jak nie to trzeba bedzie je zrywać i na nowo kleić...

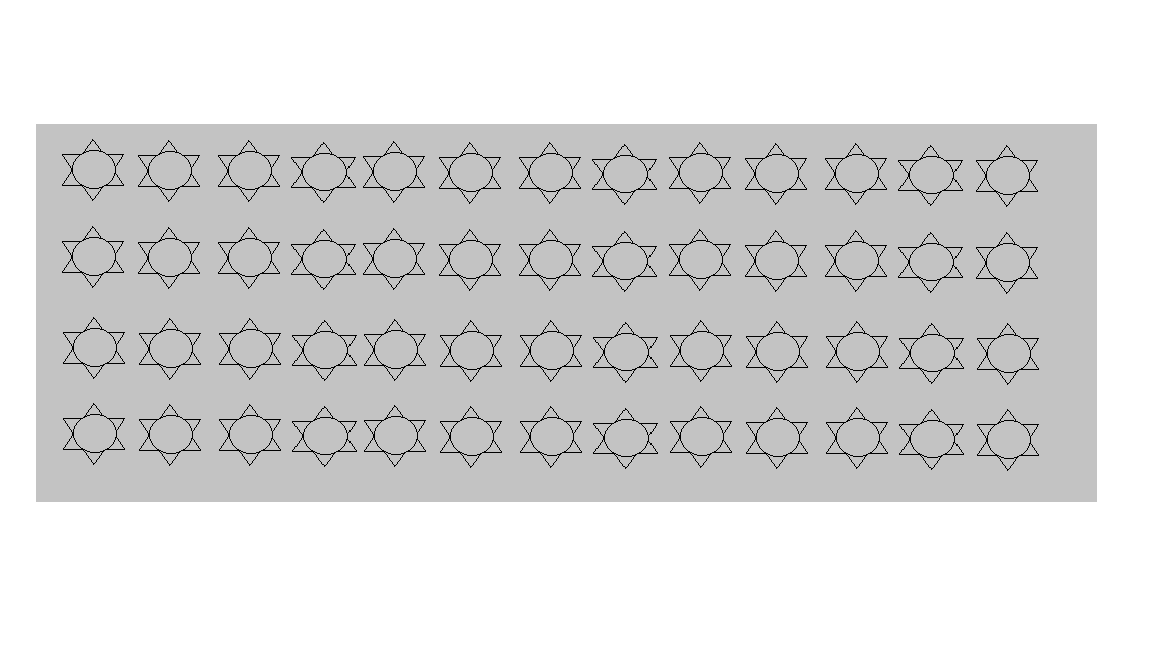

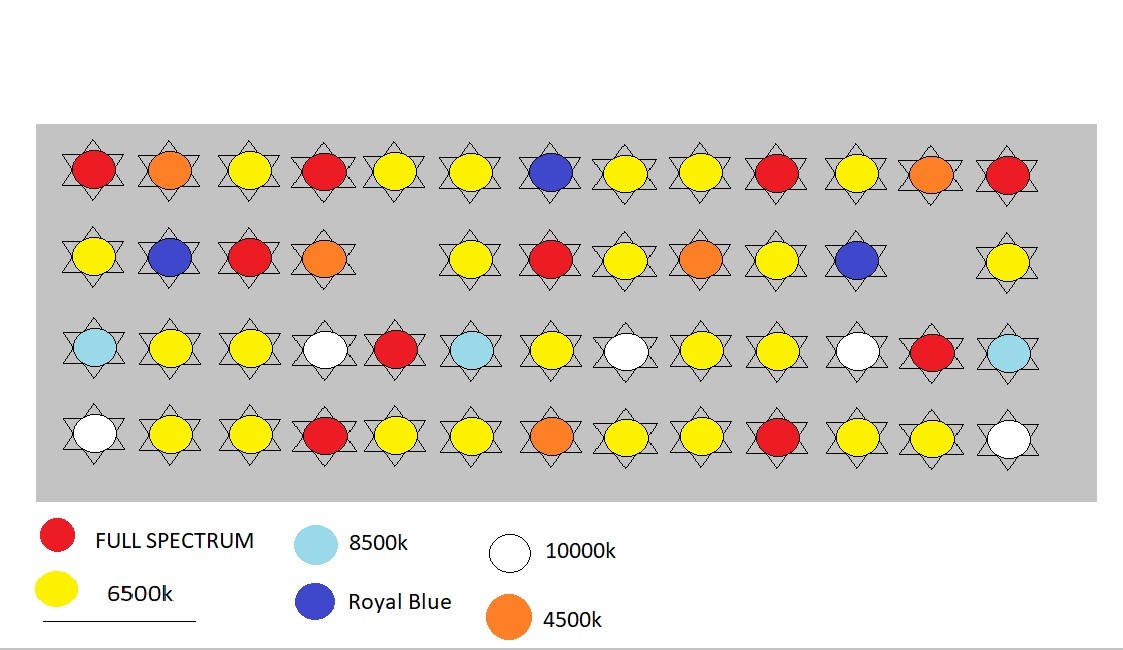

Czy taki układ może być ? Jak myślicie ? Jest to układ z najmniej wycinaniem starych ledów. Chyba że ktoś ma jakąś lepszą koncepcję to dorzucę pusty arkusz dla chętnych heh najwyżej wszystkie odkleje i przykleje jeszcze raz.
