Poprawa belki led POMOCY

przemow napisał(a):Problem w tym ze 10k bym całkowicie wywalil i zastąpił kolorem czerwonym. W swietle białym powyzej 6K jest dużo niebieskiego

Ok czyli zamienić 10k na Deep red, a co dołożyć żeby zwiększyć moc i żeby to jakoś wyglądało?

Wysłane z mojego SM-S901B przy użyciu Tapatalka

Żeby zwiększyć moc musisz dołożyć więcej diod w tym układzie proponował bym coś z 3200 4500

Wysłane z LG-M200 przy użyciu aplikacji mobilnej roslinyakwariowe.pl

A mam pomysł na zmiane całkowitą i zrobił bym tak :
25 diod WFS
5 diod 10k
3 diody 8,5k
3 diody 6,5k
6 diod Deep Reed

wyjdzie 55LM/L temperatura światła około 5000Kelwinów
czy to było by ok ?

P.S na screenach nie ma deep redów bo tam nie można dodać.

andrzejkowac napisał(a):Żeby zwiększyć moc musisz dołożyć więcej diod w tym układzie proponował bym coś z 3200 4500

Wysłane z LG-M200 przy użyciu aplikacji mobilnej roslinyakwariowe.pl

A do czemu mu te 3200 i 4500 ?

LukasTroch napisał(a):Witam. Jakiś czas temu wykonałem sobie belkę led na driverach. Jest na niej 33 diody 1w. Robiłem tą belkę według kalkulatora az led. Jest trochę za słaba bo nie wybarwialy się ładnie rośliny i mam wrażenie że od tej lampy pojawiają się zielenice punktowe. Czy jest tu ktoś kto pomógł by mi przerobić tą belkę żeby było jak należy? Trochę więcej światła i cieplejsza barwa? Belka będzie do akwarium 112L 80x35x40. Zdjęcia jak to teraz wygląda.




Wysłane z mojego SM-S901B przy użyciu Tapatalka

Jesteś kolejnym żywym przykładem ze ten kalkulaor az z czapy podaje wartości i układy .
Tą belkę masz regulacją mocy ?

Nie wiem po co tam 10k i 8500k jak mas FS

Po pierwsze wybarwienie roślin to nie tylko światło - całkiem niezłe wybarwienie można uzyskać przy świetle mniejszym niż Ty masz . Oczywiście nie wiemy jakie rośliny ani jakie warunki ale niech tam
Po drugie zielenice punktowe od lampy ? hmm...
Ale jeśli uznamy za celowe i niezbędne zwiększenie mocy czy też poprawę tej lampy to należałoby zacząć wymiany światła białego - 6500 8500 10000K plus niebieski tyo zdecydowanie przesada ( o tym koledzy już wspomnieli)
Przed dołożeniem diod nalezałoby sie zastanowić czy zasilacz temu podoła oraz czy radiator sie nadmiernie nie będzie grzał .
Realna granica to 5,5W/dm2

Zamiana 10K na czerwone? To nie zwiększy jasności lampy...!
Chcesz więcej światła i oczekujesz cieplejszej barwy? Dodaj więcej diod białych. Na przykład 3,5K lub 4,5K.
Będzie i jaśniej i cieplej.
Poza tym, jeśli miałbym już eliminować jakieś LEDy z tej lampy to zielone. Wymienione przeze mnie 3-4K mają na tyle duży udział zielnego, że dodatek samej zieleni jest zbędny, a światło bardziej równomierne.

EDIT
Postaraj się te LEDy ułożyć bardziej symetrycznie, tak żeby w zbiorniku nie było kolorfona

Jesteś kolejnym żywym przykładem ze ten kalkulaor az z czapy podaje wartości i układy .
Tą belkę masz regulacją mocy ?

Nie wiem po co tam 10k i 8500k jak mas FS

A możesz podpowiedzieć jakie dać diody ? Belka ma 70cm. mam dwa drivery 23W i jeden driver 7W

FoCuS_PL napisał(a):Zamiana 10K na czerwone? To nie zwiększy jasności lampy...!
Chcesz więcej światła i oczekujesz cieplejszej barwy? Dodaj więcej diod białych. Na przykład 3,5K lub 4,5K.
Będzie i jaśniej i cieplej.
Poza tym, jeśli miałbym już eliminować jakieś LEDy z tej lampy to zielone. Wymienione przeze mnie 3-4K mają na tyle duży udział zielnego, że dodatek samej zieleni jest zbędny, a światło bardziej równomierne.

Dla mnie ta belka świeci słabo i widmo tego światła jest takie troche jak do morskiego bo wszystko wygląda w akwarium tak nijak, blado, więc albo musze przerobić to co jest albo poprostu odkleje wszystkie ledy i założę nowe tylko szukam pomocy żeby ktoś podpowiedział jak to dobrze zrobić. Mam na przerobienie tego jakieś 150zł budżetu. Więc myślę ze sie uda.

LukasTroch napisał(a):

Jesteś kolejnym żywym przykładem ze ten kalkulaor az z czapy podaje wartości i układy .
Tą belkę masz regulacją mocy ?

Nie wiem po co tam 10k i 8500k jak mas FS

A możesz podpowiedzieć jakie dać diody ? Belka ma 70cm. mam dwa drivery 23W i jeden driver 7W

Znaczy się regulacja odbywa się przez włącz-wyłącz poszczególnych driverów, tak?
Można, dlaczego by nie...
Rozwiązanie proste i budżetowe, niestety nie pozwala na bardziej finezyjną zabawę światłem.

dokładnie tak jak piszesz mam ustawione na zegarach. Inaczej nie umiałem dlatego tak. A więc tak:
Mam teraz zostawić jak jest i wylutować zielone 5 sztuk. I dołożyć tylko do tego 4,5K ? ile sztuk ? I tylko to ?

Mam jeszcze dwa pytania a jakbym podmienił diody i dał np 25 WSF, 10 - 4,5K , 6 deep red ?

A gdyby tak przerobić zeby zrobić z tym sterowaniem ? to jakby trzeba było to wykonać ?

Aby zacząć przebudowę podaj wymiar radiatora oraz prąd driverów (albo jeszcze lepiej wszystkie parametry wyjściowe driwerów).

Sterowanie i wymiana niektórych diod za ok 150zł to będzie ... trudne graniczące z niemożliwym

Hultaj napisał(a):Aby zacząć przebudowę podaj wymiar radiatora oraz prąd driverów (albo jeszcze lepiej wszystkie parametry wyjściowe driwerów).

Sterowanie i wymiana niektórych diod za ok 150zł to będzie ... trudne graniczące z niemożliwym

Radiator 70 x 16

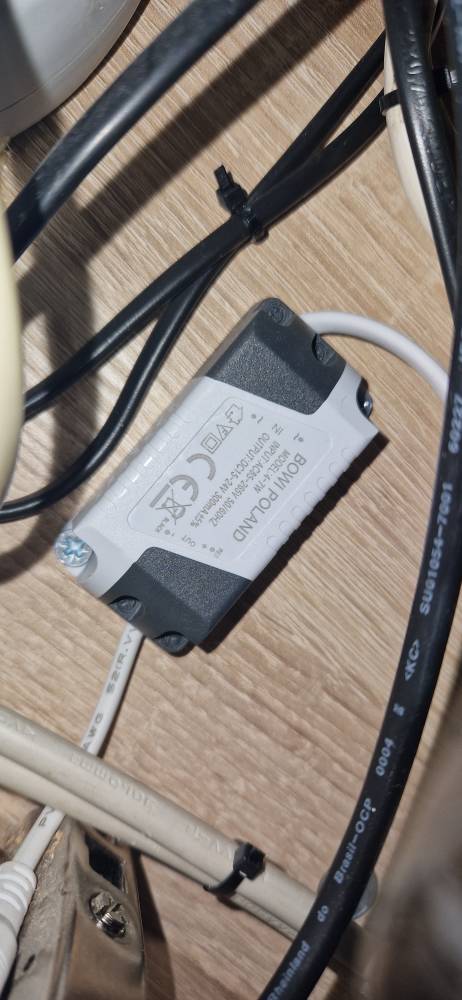

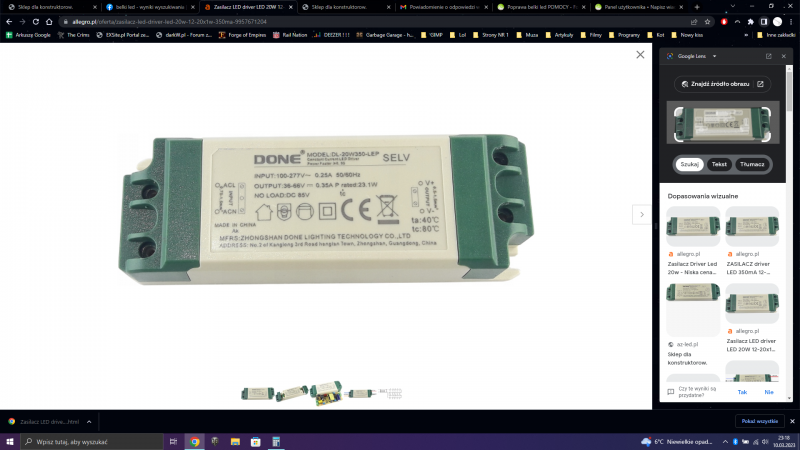

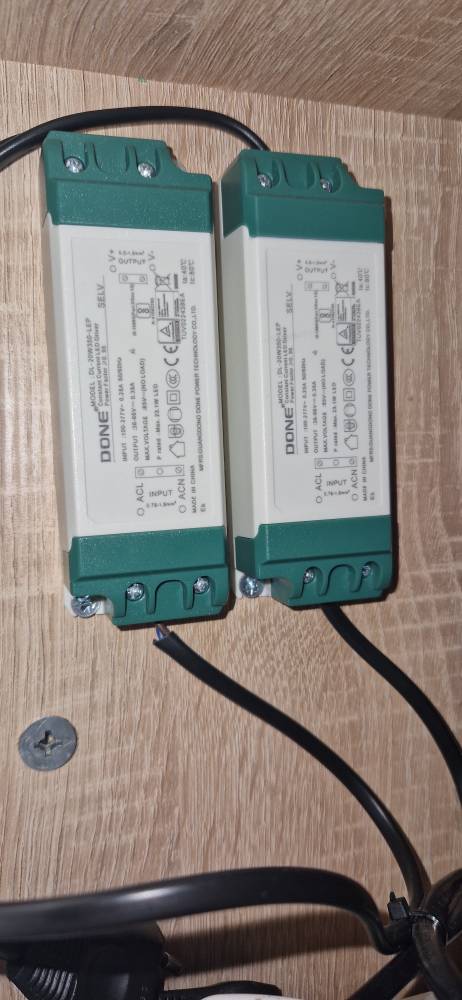

Drivery z foto

Wysłane z mojego SM-S901B przy użyciu Tapatalka

Tak sobie wymyśliłem jakby miało być tanio i dobrze :

1. dokupić drugi driwer 23W (miałbyś 2 x 23W
2. wywalić wszystkie diody , wyczyścić radiator i zamontować (dokupując brakujące )
- 10szt FS
- 24szt 6500K
- 5szt 3500 lub 4000K
- 5szt 10000K
3 skompletować 3 segment z "małym " driwerem i diodami RB i 8500k jako np. tzw nocne

Finalnie otrzymałbyś 44W względnie poprawnego światła w razie czego właczając dodatkowe kilka wat światła nocnego .
Zważywszy że posiadane zasilacze wykorzystują pełną moc diod diody będą sie grzały więc więcej na tym radiatorze i tak za bardzo nie uruchomisz .
Moim zdaniem to najbardziej optymalny program naprawczy który zawrze sie w określonym budżecie (a nawet poniżej)

1.mam wsumie 3 Drivery bo mam dwa te po 23W i jeden 7W

No to tylko diody w.g powyższego schematu i tym lepiej dla budżetu

2. Tu jest 10 Full spectrum nie White full spectrum?

3.RB to Royal Blue? I w tym 3 segmecie ile diod Rb i ile 8.5k?

Tak Full Spectrum ponieważ takie już masz a zakładałem max wykorzystanie tego co masz . Zresztą gdybyś ich nie posiadał to też bym własnie takie Ci doradził łacznie z pozostałymi .
Jeśli chcesz wejść w WFS to możesz całkowicie zrezygnować z pozostałych więc to co masz to do szuflady.
Taka konfiguracja wielokrotnie została sprawdzona i uzytkownicy sobie chwalą co oczywiście nie oznacza że to jedyna słuszna koncepcja - to MÓJ punkt widzenia

Tak RB to Royal Blue i zważywszy n aposiadany zasilacz możesz max podłaczyć 7 takich ale ja proponuję 3 RB i 3 8500K (razem 6W co dobrze zrobi zasilaczowi)

Ok dziękuję za pomoc jutro wszystko zamówię co mi brakuje i będę działał. A możesz mi jeszcze powiedzieć jak na tym radiatorze rozmieścić te diody żeby to jakoś z sensem świeciło? Taki jakiś schemat na szybko 🫣

Hultaj napisał(a):Tak sobie wymyśliłem jakby miało być tanio i dobrze :

1. dokupić drugi driwer 23W (miałbyś 2 x 23W
2. wywalić wszystkie diody , wyczyścić radiator i zamontować (dokupując brakujące )
- 10szt FS
- 24szt 6500K
- 5szt 3500 lub 4000K
- 5szt 10000K
3 skompletować 3 segment z "małym " driwerem i diodami RB i 8500k jako np. tzw nocne

Finalnie otrzymałbyś 44W względnie poprawnego światła w razie czego właczając dodatkowe kilka wat światła nocnego .
Zważywszy że posiadane zasilacze wykorzystują pełną moc diod diody będą sie grzały więc więcej na tym radiatorze i tak za bardzo nie uruchomisz .
Moim zdaniem to najbardziej optymalny program naprawczy który zawrze sie w określonym budżecie (a nawet poniżej)

Przeliczyłem tą belkę, czego brakuje już zamawiam. Wyszło że cła belka będzie miała 50szt diod i 6550LM.
Teraz czy starczą na to te moje drivery.
10 FS - 10 x 1.05W = 10.5W
24 6.5K - 24 x 1.02W = 24.48W
5 4.5k - 5 x 1.05W = 5.25W
5 10k - 5 x 1.05W = 5.25W
3 RB - 3 x 1.05W = 3.15W
3 8.5k - 3 x 1.02W = 3.06W
Suma= 51.69W

A mamy drivery 2 x 23W i 1 x 7 W
Więc licząc po maxach wychodzi akurat ale czy tak może być? Możesz to sprawdzić?

Wysłane z mojego SM-S901B przy użyciu Tapatalka

cyt."Więc licząc po maxach wychodzi akurat ale czy tak może być? Możesz to sprawdzić?"

Oczywiście, masz rację . To wczoraj policzone na maxa i to była zaledwie koncepcja w dodatku pysz kolacji na koniec dnia:)
Pomijając że jestem przeciwnikiem zasilania diod 1W pradem 350mA (bo tood strony technicznej słabo jest uzasadnione) zasilacze też należy obciazyć poniżej ich mocy max. Tak więc jeśli odejmiesz po np 2 diody w każdym obwodzie głownych driwerów powinno być OK

ps.
W źródle w którym sie zaopatrujesz jest bzdurny kalkulator i kilką równie bzdurnych porad .
Między innym zalecenie aby diody 1W zasilać 350mA i stwierdzenie że diody 1W to tak naprawe 1, cos tam .
To oczywiście g. prawda . Powinną sie do taki driwerów podłączać diody 3W (tak jak jest np w seryjnych porządnych lampach - np AQUAMEDIC).
Gdybyśmy od poczatku dyskutowali o konstrukcji tej lampy do takiego absurdu pewnie nie doszłoby ale zadanie brzmi:" poprawić lampę za kwotę do 150zł "

myslę zeby zostawić tak jak jest tylko zmienić zasilacz 7W na 12W
taki:
Zasilacz LED 12W 350mA 8-12*1W

Tego 7 watowego nie zmieniałbym - conajwyżej ograniczyłbym liczbę diod - w końcu tan obwód miał stanowić oświetlenie pomocnicze tzw. nocne więc ilośc światła jest sprawą drugorzędną . Chyba że sie mylę i zamierzasz tym sposobem znacznie podnieśc moc lamy jeszcze bardziej .
W takim wypadku osobiście kupiłbym kolejny zasilacz 23W i do tego diody w. schematu (proporcjach ) podanych wyżej a dodatkową jeszcze usunąłbym po co najmniej 1 diodzie z tamtych 2 obwodów głównych .
Ztym że zaczynamy sie niebezpiecznie zbliżać do granicy zdolności odprowadzenia ciepła przez radiator więc zalecam w tym względzie rozwagę aby nie powiedzieć odradzam .
