No OK. Niechesz niczego dobudowywać i to rozumiem . Ale ten sam ukłąd który zaordynowałeś mozna podłaczyć nieco inaczej i będziesz miał regulację PWM . Dokładasz jakiś potencjometr (nawet montażowy) i 2 praktycznie byle jakie diody

Jak masz już zakupione Arduino to możesz skorzystać z PWM z Arduino (tak mi się wydaję, bo nie mam czasu teraz prześledzić całego wątku). To zapewne będzie jedynie kilka linii kodu. Później możesz napisać coś bardziej rozbudowanego.

nabuch napisał(a):Trochę niepokoi mnie niskie napięcie wyjściowe z generatora na poziomie 0,8V przed rezystorem 1k.

Niestety cześć prztwornic pracuje na ok 200mA. Dotyczy to przetwornic najdalszych od linii zasilającej. Po odcięciu jednej przetwornicy na dip sitchu wszystko pracuje ok czyli na 260mA. Czy to wina zakłóceń spowodowanych zbyt dużą liczbą przetwornic podłączonych do jednego generatora?

Przenieś bezpiecznik 100mA przed przetwornicę 7V - teraz masz na nim niepożądany spadek napięcia i NE jest zasilany napięciem zmiennym/tętniącym.

Zmniejsz rezystor R5 do może ok. 100ohm - nie wiem ile prądu wciąga LDD na wejściu PWM.
Jakby 1mA jeden pobierał/dawał, to masz spadek napięcia na R5(1k) 1000R * 0,001A = 1V. No i jeszcze dochodzi dzielnik napięcia...

PWM DIMMING & ON/OFF CONTROL - REMOTE ON/OFF - Leave open if not use - Podejrzewam, że LDD ma w sobie pull-up na wejściu PWM.
W obecnym układzie LDD dostaje chyba jakiś PWM z dodatnim offsetem napięcia.


W załączniku fajny generator PWM, z regulacją wypełnienia.

Cześć.
Sytuacja na froncie wygląda przeciętnie. Zgodnie z radami wyrzuciłem generator z poprzedniego rozwiązania i zmontowałem 2 układy na generatorze PWM znalezionym z tej stronki bo tyle wchodzi mi na płytkę NE555 z pająkami
http://www.krzysztofg.elb.vectranet.pl/ ... _ne555.htm

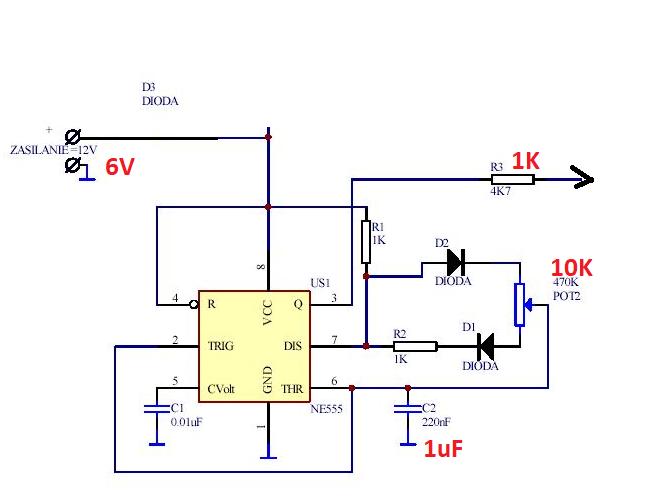

Zmieniłem wartości rezystancji jak poniżej na rysunku

Podzieliłem układ na połowę czyli po 4 obwody na 1 generator. Generalnie jest lepiej , fajnie się reguluje , nie wiem czy dobrze zobaczyłem na oscyloskopie ale mam ok 100Hz bez zmian częstotliwości. Wypełnienie ładnie się reguluje ale... nadal jest jakiś problem . Jak załączam poszczególne obwody 1-3 jest ok regulacja działa mi w zakresie 40- 450mA . Po załączeniu 4 obwodu na dip-switchu pod generator prąd wyraźnie spada z 244mA na 185mA przy jakimś stałym ustawieniu . Patrzyłem na oscyloskopie i nie widać jakichś większych zmian w sygnale z generatora, o ile w pierwszej części regulacji jakoś to działa to po przejściu na >50% diody zaczynają mi migać i robi się dyskoteka . Migają ale nie w sensie regularnego migania jakiego spodziewałbym się na wyjściu gneratora ,ale losowo raz na 1 2 s ledy wyłączają się pomimo 100% wypełnienia .
Nie mam pomysłu dlaczego tak się może dziać. W sytuacji kiedy 3/4 przetwornic jest podłączona pod generator jest ok jak podpinam 4 przetwornicę coś się dzieje.

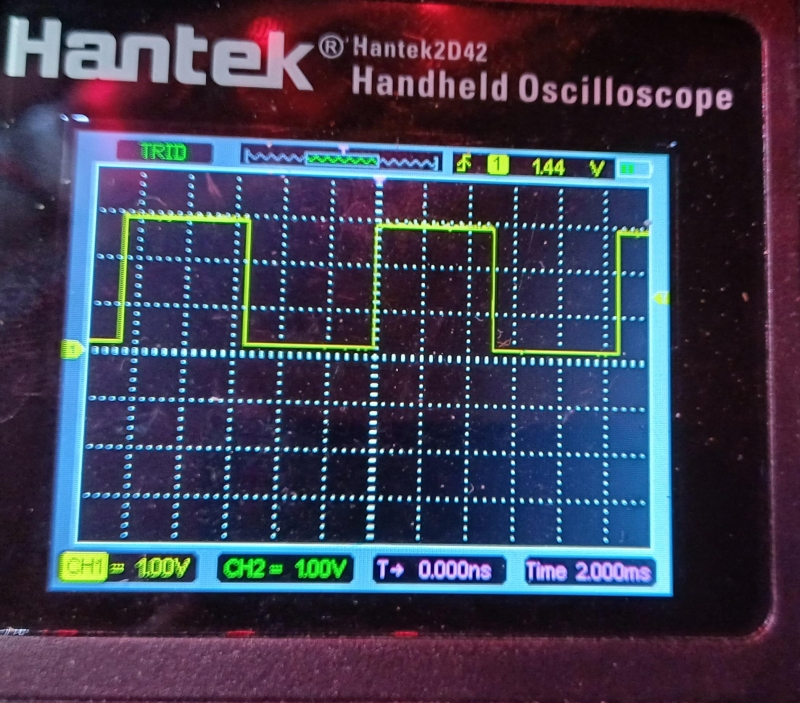

Poniżej wykresy , widać że spada napięcie na wyjściu generatora , może to już zbyt mało ?
Daniel Barycki - z tego co pamiętam LDD przy zwarciu do masy pobierało 1mA. Spróbuje zmienić ten rezystor z 1k na 0,1k
Chciałem jeszcze założyć mały wentylatorek do chłodzenia przetwornic . Mam takiego mikrusa 40x40 na 24 VDC . Dosyć mocno dmucha na pełnym napięciu i jest dosyć głośny . Przy zasileniu z 12VDC wygląda że powinien w miarę chłodzić i być w miarę cichy. Nie wiem czy lepiej zrobić generator jak poniżej czy wrzucić jakąś przetwornicę z alli ?

Jeszcze raz dzięki za poświęcony czas. Z góry dzięki za porady bo pomimo zapału...

Nic z tego nie rozumiem, ale obrazki ładne

cyt.:"Nie wiem czy lepiej zrobić generator jak poniżej czy wrzucić jakąś przetwornicę z alli ?"

Jak masz kupować jakąś przetwornicę z alli to zafunduj sobie tam tc420 lub 421 i będziesz miał 5 programowanych wyjśc PWM bez kombinowania jak koń pod górke.

Tak przy okazji: pojawiła sie nowa generacja tego sterownika z wbudowanym panelem graficznym (w jego obudowie) . Tym sposobem nokaut dla reszty sterowników .


ps
obejrzałem te stronę którą wylinkowałeś i gośc ma taka samą tendencję do przekombinowania . Wystarczy 1 byle jaki mosfet i termistor a ten wentylator będzie sie kręcił tylko tyle ile to niezbędne w układzie nadążnym ( w kwestii wyżej poruszuszanej głosnego wentylatora )

Cześć układ podany jako wzór tylko do pokazania generatora PWM. No cóż taka już nasz natura żeby kombinować;)

Podrzucisz jakis przykład z wentylatorem? Nie wiem czy znajdę jaiiś termistor.
Patrząc na takie podłączenie jak pokazałem masz jakiś pomysł z czego może wynikać takie zachowanie lampy?

Czytałem chwilę o TC421 ale trochę osób narzekało że się zawiesza jakies problemy z wgrywaniem , musiałbym przesiadać się na napięcie 24V , lampy mam już sklejone na silikonem więc już nic nie zmienie w okablowaniu .
https://roslinyakwariowe.pl/dyskusj ... 76240.html

FoCuS_PL napisał(a):Nic z tego nie rozumiem, ale obrazki ładne

Ja tak patrzę na zasady, zależności, braki i nadmiary w nawożeniu.

Wysłane z mojego SM-S918B przy użyciu Tapatalka

nabuch napisał(a):Patrząc na takie podłączenie jak pokazałem masz jakiś pomysł z czego może wynikać takie zachowanie lampy?

Odpowiedź masz na swoich oscylogramach. A przyczyna jest opisana w dokumentacji LDD -> PWM DIMMING & ON/OFF CONTROL - REMOTE ON/OFF - Power ON with dimming: DIM ~ -Vin >3.5 ~ 8VDC or open circuit.
W skrócie - LDD potrzebuje PWM, od 3,5V do 8V napięcia maksymalnego, a twój układ NE555 daje 2,7V przy podłączonych 4 LDD. I jest stan nieustalony dla LDD, bo ani to mniejsze niż 0,4V dla OFF, ani większe od 3,5V dla ON.

https://i.stack.imgur.com/HfliC.jpg - schemat dla wentylatora. Możesz wstawić potencjometr zamiast rezystora i mieć "regulację temperatury załączenia".

Daniel dzięki za wytłumaczenie. Wlasnie z godzinę temu uruchomiłem lampę z rezystorami 120 Ohm i jest ok. Narobiłem sobie wczoraj bałaganu tymi skokami, popaliło mi bezpieczniki Dodatkowo wydaje mi sie że sam wentylator nie będzie potrzebny. Przetwornice pracują już 40 minut i są ledwie letnie .Dam znać za jakis czas
Jeszcze raz dzięki wszystkim.

idea :
https://postimg.cc/S2TqDMS7
realizacja w 5minut
https://postimg.cc/WtyTZgfs
a jesli potrzeba do 24V lub więcej:
https://postimg.cc/SnF4Tqh5

jeśli chodzi o TC420/421 to nie bardzo wiem o czym mowa w kwestii zawieszenia itp. U mnie działają od wielu lat bezproblemowo . Zintegrowałem ich około 30szt i 0 problemów . Palbrasy użyłem 2 z czego jeden spalił sie ( złącza nie wytrzymały deklarowanego prądu )
