Oświetlenie led do akwarium 185L- belki



Wybór modelu lampy i konfiguracja ustawień. Pomysły na rozbudowę fabrycznych pokryw.



Witajcie.
W ostatnim czasie nabyłem używane akwarium - 100x40x50 - w panoramie czyli coś ok 185 l . Niestety jak to w starym akwarium jest trochę walki żeby doprowadzić go do używalności .Oświetlenie było z AquaBoro - było bo w zasadzie wszystko się rozleciało co i tak było mi na rękę bo zakładałem że będą power ledy . Ok 7 lat używam belki na diodach cree w dotychczasowym akwarium 63l gdzie pracowało 8 diodek i powiedzmy że szału nie było ale mało wymagające rośliny( anubiasy, kryptokoryny , bacopy) rosły.
Plan na oświetlenie w tym akwarium to
2 obwody po 13 szt w szeregowo cree XPG 3 W zasilane na 350mA .
1 obwód 12 szt w szeregu składający się z 8x dioda o paśmie czerwonym i 4 x dioda o widmie niebieskim
Do tego waham się czy robić regulację na zasilaczu stałonapięciowym z driverami MEAN WELL LDD-350LW czy jednak przy tak niskim natężeniu oświetlenia zrobić wszystko na 3 zasilaczach stałoprądowych Mean Well LPHC-18-350.

Wiem że biednie to brzmi z tego co patrzyłem w Wasze planowane lampki ale powiedzmy że nie celuje w mega wymagające rośliny.
Generalnie to już pryz tym lampka będzie kosztować
-3 x ceownik 25x15 -60pln
- 26x XPG 6500 z all-o po jakieś 4 PLN/Szt 104pl
-12 x dioda kolor pewnie ok 10PLN szt - 120PLN
3 x zasilacz stałoprądowy po 40PLN - 120PLN
pewnie jeszcze szybki do zaklejenia lamp jakiś silikon - 30-50PLN
łącznie 450PLN co już jest dla mnie sporą sumą ...chociaż wiem że to niewiele jak na oświetlenie.
Teraz pytania

Czy taki plan ma sens , 3 x belka - na tą chwilę nie bardzo wiem jak to wszystko porozmieszczać - szkoda bo już je zamówiłem mogłem wziąć jedną belkę 160 i byłoby łatwiej.
Czy dobór diodek wydaje się być ok .
Czy coś zrobilibyście inaczej ?
Jakie macie doświeaczenia z tanimi diodami Cree XPG 6500K z allegro?
Macie jakieś tańsze źródła dostępowe do diód kolorowych ?
Jakieś pomysły na wykonanie niedrogiej regulacji oświetlenia . Zastanawiałem się szczególnie nad diodami kolorowymi których obawiam się że kolory w akwarium zrobią sie nienaturalne ?
Przy jakim prądzie uda sie zasilić diody 3W przy regulacji powiedzmy na 500mA tak żeby same cewniki wystarczyły ?

nabuch
Początkujący

Posty: 36
Dołączył: 27 lut 2011, 20:20

Moim zdaniem jak już myślisz o zrobieniu lampki i chcesz dać drivery ldd 350 to może warto też zainwestować od razu w sterownik

Sent from my SM-M236B using Akwarium mobile app

andrzejkowac
Aktywny użytkownik

Posty: 508
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz

Drogie te diody wynalazłeś . Na szybko : https://pl.aliexpress.com/item/40010666 ... 0498226_31

Hultaj
Zaawansowany użytkownik

Posty: 781
Dołączył: 10 maja 2020, 18:02

Dzięki za podpowiedź , ledki zamówione za połowę planowanej ceny . NIe szukałem szczerze na alli...s bo myślałem o długiej dostawie za 2-3 miesiące .Na szczęście przy większych zamówieniach dostawę robią 2 tygodniową więc znośnie . Zamówiłem
40x 6500k
10x Royal blue
10x Deep red
Zastanawiałem się jeszcze nad full spectrum ale na razie odpuściłem
Teraz muszę poszukać jakiegoś zasilania.Zastanawiam się czy brać tego mean wella stałoprądowego czy zakombinować z zasilaczem i przetwornicami DC/DC z regulacją prądu w obwodzie .
Mean wella mam i w zasadzie zasilacz pracuje juz ładnych kilka lat a zdarzało się że i zwarcie na diodzie było więc sprzęt sprawdzony . Obudowa też z dobrym IP.

nabuch
Początkujący

Posty: 36
Dołączył: 27 lut 2011, 20:20

Odnośnie zrobienia że sterownikiem to weź pod uwagę że dzięki temu będziesz miał regulacje mocy i barwy no chyba że jesteś pewien że to co zrobisz będzie idealnie pasowało.

Sent from my SM-M236B using Akwarium mobile app

andrzejkowac
Aktywny użytkownik

Posty: 508
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz

cyt.:"... czy zakombinować z zasilaczem i przetwornicami DC/DC z regulacją prądu w obwodzie ."

Owszem tak. Proponuję jednak wybrać przetwornice z wejściem pwm. Zapewni to możliwośc łatwej rozbudowy o opcje sterowania kanałami lub naw2et programowania

Hultaj
Zaawansowany użytkownik

Posty: 781
Dołączył: 10 maja 2020, 18:02

Dzięki za porady .Bardziej skłaniam się do regulowanego układu chociaż troche obawiam się że w dłużyszm czasie coś się posypie . Macie coś godnego polecenia żeby było sprawdzone Znalazłem prostą przetwornicę na alli..s ale trochę brakuje mi regulacji napięcia bo co Uin- Uout. Jest regulacja prądu potencjometrem oraz regulacja z PWM.
https://pl.aliexpress.com/item/4000341086776.html?gatewayAdapt=glo2pol
Kupiłem 40 diod 6500K . Licząc po 13 diod mamy 42-46 V i tu w zasadzie można byłoby założyc że 2 obwody byłyby na stałoprądowych zasilaczach mean wella i tak wiadomo że światła będzie mało , zostanie mi 14 diod 6500 i po 10 royali i 10x deep red
6500k pozostanie 14x 3,6= 50V czyli wypadałoby zrobić 2 obwody po 6 szt przy założeniu że mamy 24V zasilacz i przetwornicę z aliexpress
Deep red 10x 2,6 mamy ponad 26 V więc max 9x2,6V = 23,4 ---- tak na styk Nie wiem czy nie lepiej 8 szt
Royal Blue 6x3,6 mamy 21,34 V
Zasilacz byłby 12W + +8W +6W przy założeniu max 350mA czyli coś ok 30W chyba żeby coś podkręcić ???
Zakładając takie rozwiązanie mamy 80 pln zasilacze z meanWella, zasilacz 24V 30W ok 50 PLN + przetwornice 4 szt z dostawą 42 zł czyli 170 zł...
No chyba żeby kupić 1 zasilacz jakieś GLP 60W 24V 62 PLN + 8 przetwornic 74 PLN wychodzi 136 PLN trochę taniej
Co myślicie ?

nabuch
Początkujący

Posty: 36
Dołączył: 27 lut 2011, 20:20

Będę pilnie obserwował ten projekt!

FoCuS_PL
Z dużym doświadczeniem

Posty: 2489
Dołączył: 04 kwi 2019, 11:12

cyt.:" Macie coś godnego polecenia żeby było sprawdzone Znalazłem prostą przetwornicę na alli..s ale trochę brakuje mi regulacji napięcia bo co Uin- Uout. Jest regulacja prądu potencjometrem oraz regulacja z PWM."

Czytam to ze 3x i nie rozumiem o co chodzi. Zwłaszcza o jakiej regulacji napiecia mówisz.

ps
to są klasyczne do bólu przetwornice w oparciu o równie klasyczny układ PT4115. Na rynku jest mnóstwo wykonań ale trudno jest wskazać jakiekolwiek istotne różnice między poszczególnymi wykonaniami - detale je różnią .
Na polskim portalu są dostępne killku wariantowe realizacje produkcji dearletek ( jeśli nie przekeciłem nazwy) . Jak masz smarta to cenowo wyjdzie podobnie a szybciej

Hultaj
Zaawansowany użytkownik

Posty: 781
Dołączył: 10 maja 2020, 18:02

Te chińskie cudaczki z ali wyglądają na dość starannie i czysto wykonane.
Sam się kiedyś zastanawiałem, czy ich nie kupić.

FoCuS_PL
Z dużym doświadczeniem

Posty: 2489
Dołączył: 04 kwi 2019, 11:12

Hultaj generalnie chodzi mi o stopień dopasowania napięcia dla diod w obwodzie za przetwornicą . Jeżeli chciałbym zminieszyc liczbę diod to nie jestem pewien czy mając 24 V na wyjściu z przetwornicy jakie napięcia pojawią mi się na diodach. Zakładając że dałbym np 4 diody o napięciu 3,6 V czyli teoretycznie zapotrzebowanie diod byłoby 14,4 V to jak zachowa się układ ? Patrząc w drugą stronę jak zachowa się układ jeżeli damy np 8 x3,6V czyli mamy 28,8 V czy diody odpalą bo dostawniemy tylko 24V na 8 diod co da nam jakieś 3 V ... no to jeszcze może odpalą bo granicznie np 6500 jest 3V ?

Dobrze że układ jest sprawdzony więc jak najbardziej jestem zainteresowany . Poszukam w necie na temat tego typu przetwornicy . Dzięki za popdowiedzi

nabuch
Początkujący

Posty: 36
Dołączył: 27 lut 2011, 20:20

Może ja spróbuj odpowiedzieć myślę że jak dasz mniej diod niż pozwala napięcie to nadmiar musi się gdzieś odłożyć podejrzewam że będzie to na przetwornicy w postaci ciepła. Jeśli dasz trochę więcej diod to nie będą świecić pełna mocą.

Sent from my SM-M236B using Akwarium mobile app

andrzejkowac
Aktywny użytkownik

Posty: 508
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz

nabuch napisał(a):Hultaj generalnie chodzi mi o stopień dopasowania napięcia dla diod w obwodzie za przetwornicą . Jeżeli chciałbym zminieszyc liczbę diod to nie jestem pewien czy mając 24 V na wyjściu z przetwornicy jakie napięcia pojawią mi się na diodach. Zakładając że dałbym np 4 diody o napięciu 3,6 V czyli teoretycznie zapotrzebowanie diod byłoby 14,4 V to jak zachowa się układ ? Patrząc w drugą stronę jak zachowa się układ jeżeli damy np 8 x3,6V czyli mamy 28,8 V czy diody odpalą bo dostawniemy tylko 24V na 8 diod co da nam jakieś 3 V ... no to jeszcze może odpalą bo granicznie np 6500 jest 3V ?

Dobrze że układ jest sprawdzony więc jak najbardziej jestem zainteresowany . Poszukam w necie na temat tego typu przetwornicy . Dzięki za popdowiedzi

To jest przetwornica impulsowa step down. Nie podniesie Ci napięcia więc nie możesz dać 8 diód. 4 natomiast będzie działało bez problemu.

MacGyver
Stały bywalec

Posty: 316
Dołączył: 08 cze 2016, 14:57

Dzięki za wyjaśnienie, nie chcę zrobić grzejnika tylko w miarę sprawne oświetlenie . Niestety ostatnio jestem zarzucony trochę robotą i tylko wieczorkami mogę coś poszukać. Pozdawiam

nabuch
Początkujący

Posty: 36
Dołączył: 27 lut 2011, 20:20

Może to niezbyt wiele zmieni ale aby nie utrwalać błednych opinii:
Przetwornice o których tutaj mówimy nie tracą mocy (a więc nie wydzielają więcej ciepła) przy dużych róznicach napięc . To jest zaleta przetwornic impulsowych . Bardzo częstto jest wręcz odwrotnie ponieważ ciepło wydzielane z układu jest uzaleznione od mocy a więc im wyższe napięcie wyjciowe tym większa moc i tym większe ciepło .

Mozna zastosować przetwornice a to podwyższające napiecie ze stabilizacją prądu a to przetwornice z regulacja napięcia i ograniczeniem pradu ale to są układy nie spełniające kryteriów ograniczonego budżetu .
Aby ograniczyć koszty należałoby ograniczyć liczbę przetwornic a więc żwiekszyć napięcie zasilające . Rozważane niskobydżetowe przetwornice maja ograniczenie do 30V z małym haczykiem stąd użycie zasilacza napięciu typowym 32V lub podkręconego zasilacza 24V do ok 28V jest rozsądnym rozwiązaniem.

Takiej możliwości (podkręcenia) posiadają typowe zasilacze modułowe które są wyposażone w potencjometr korygujący napięcie wyjściowe do (w zalezności od wykonania) 26 do 28V . Ponadto są tańsze od tych które zamierzasz użyć np.: https://allegro.pl/oferta/zasilacz-impu ... 3530938213

Hultaj
Zaawansowany użytkownik

Posty: 781
Dołączył: 10 maja 2020, 18:02

Geou1991 napisał(a):Ja również zamówiłem taką lampę jak ta powyżej z Aliexpress i jestem całkiem zadowolony z jej działania

Czyli jaką ?

Hultaj
Zaawansowany użytkownik

Posty: 781
Dołączył: 10 maja 2020, 18:02

Hultaj napisał(a):
Geou1991 napisał(a):Ja również zamówiłem taką lampę jak ta powyżej z Aliexpress i jestem całkiem zadowolony z jej działania

Czyli jaką ?
To spam bot.


Wysłane z iPhone za pomocą Tapatalk

Avatar użytkownika
Ciechan
Stały bywalec

Posty: 318
Dołączył: 01 sie 2022, 00:44
Miasto: Cicehanów

Wspieram stronę kontem Premium

Dięki za infromację. Niby człowiek zajmuje się elektryką ale z elektroniki jestem cienki ... Chyba za radą zamówię przetwornice od Darelteka - 8 szt te z regulacją PR + PWM . Na start będzie ustawienie z PR. Zasilacz - zrobię w pracy rozpoznanie może jest coś z demobilu od jakieś dużej drukarki 28 /30V ok 60W ? Trochę nie podobają mi się te przyłącza w przetwornicach. Zastanawiam się jak to wszytko połączyć. Może na płytce uniwersalnej wlutowac 2 listwy goldpinów na + i - tak żeby wpinac te przetwornice w listwy i zrobić 1 przyłącze przewodowe do goldpinów. Nie wiem ile taki goldpin może przenieść obciążenia i czy po dłuższym czasie się nie przegrzeje ? Pewnie będzie to w granicach 350mA więc niewiele...Inetrnety mówią o wartościach powyżej 1 A .
Zastanawiam się co z 2 stroną.
Zakładał ktoś u siebie te przetwornice i może pokazać montaż ?
Zakładam że całość złożę na 1 płytce uniwersalnej i wrzucę w obudowę w szafkę pod akwarium. Trochę będą długie przewody. Musze rozejrzeć się za jakimś 6 żyłowym przewodem 0,5/ 0,75 mm2 żeby ograniczyć spadki napięcia .
Niestety budowa na kilku ceownikach prowadzi do komplikacji w układaniu sekcji oświetlenia. Mam 3 ceowniki 25x15 . Wstępny plan rozmieszczenia wygląda następująco . Nie powala to no ale...
w diody 6500
B-Royal blue
C-Deep red
Numerek będzie odpowiadał przetwornicy

W1 W1 C7 W1 W1 C7 W1 W1 C7 W2 W2 C7 W2 W2 C7 W2 W2
W3 B8 W3 W3 B8 W3 W3 B8 W3 W4 B8 W4 W4 B8 W4 W4 B8 W4
W5 W5 C7 W5 W5 C7 W5 W5 C7 W6 W6 C7 W6 W6 C7 W6 W6

Dodatkowo zacząłem pracę nad przebudową belki z Aquaboro. Po wyciągnięciu całego złomu - niestety dostała się wilgoć i nie było co reanimować stwierdziłem że nie będę nic wkładał w profil w akwarium tylko wszystko będzie na zewnątrz.
Dodatkowo dzisiaj udało mi się wydrukować 1 uchwyt do nowych belek . Niestety trochę będę musiał go przerobić - mam kolizję z górną częścią ale powinno dać sie to wyszlifowąć.

Pozdrawiam Wojtek
Załączniki

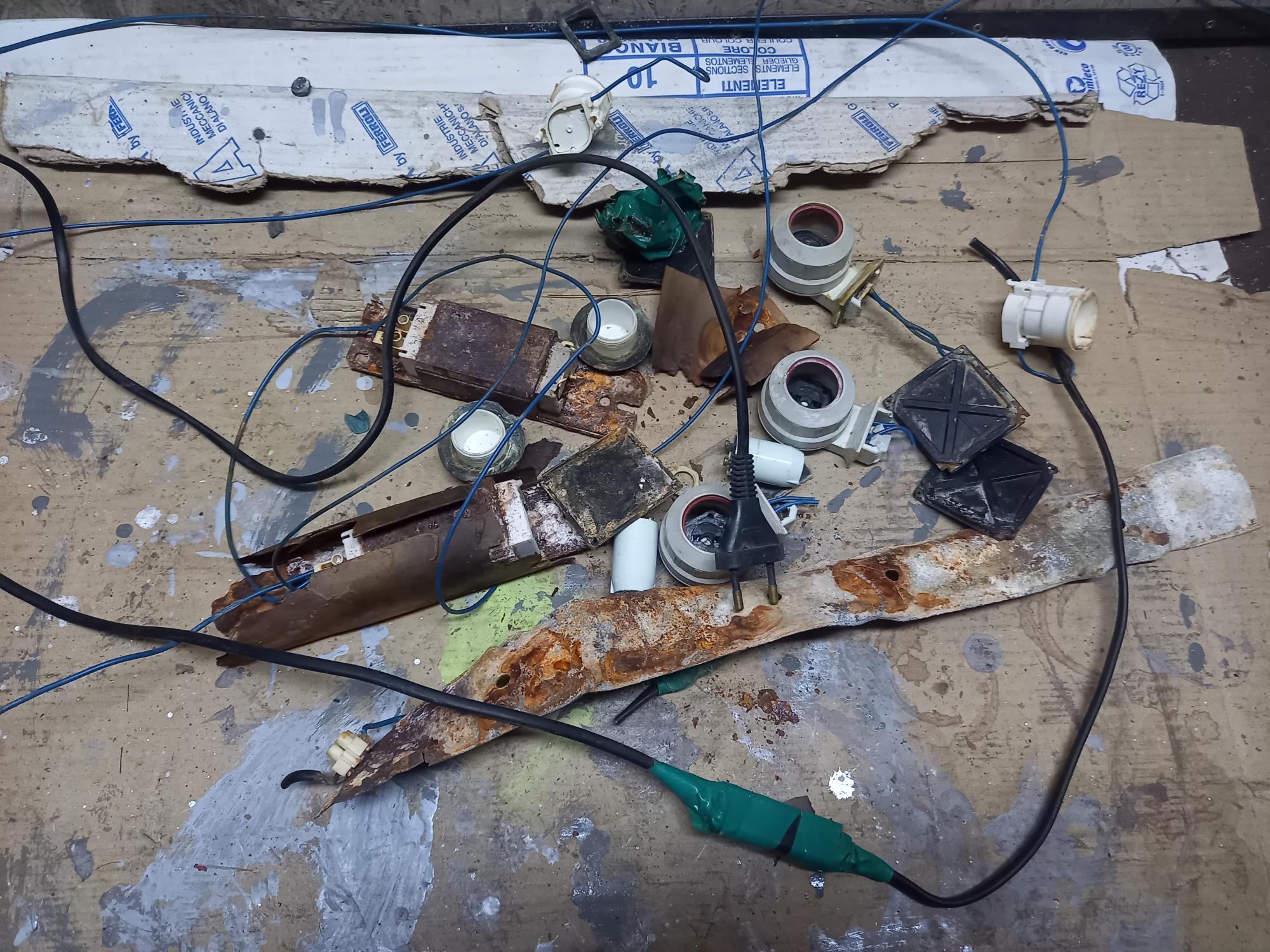

zalane części zasilania świetlówek

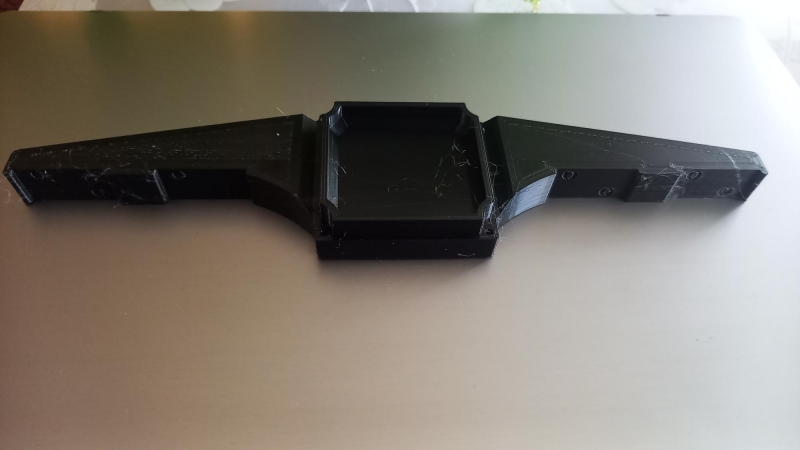

Nowy uchwyt do belek z ledami wydrukowany na drukarce 3D

nabuch
Początkujący

Posty: 36
Dołączył: 27 lut 2011, 20:20

Lubię takie kable: https://allegro.pl/oferta/kabel-przewod ... 7412925986
ekran wykorzystany jako przewód wspólny .
Alternatywnie proponuję przeanalizować przewód do przyczep samochodowych (tam też biała żyła powinna być grubsza)

Zastosowanie tych przetwornic o których rozmawiamy wymaga ostrożności - nie pamiętam dobrze ale tam wyjścia nie mogą mieć wspólnych punktów więc jeśli stosujesz te przetwornice poza lampą (np w szafce) to musisz dobrze to przemyśleć . Diody przy jakiejkolwiek przetwornicy w oparciu o PT4115 nie są podłączone ani do plusa ani do minusa .
Takie coś wymaga instalowania w lampie a sterowanie PWM może mieć wspólny minus i może pochodzić z szafki .
Jak postanowiłeś zrobić takie coś na kilku kształtownika to masz pod górkę :)

Hultaj
Zaawansowany użytkownik

Posty: 781
Dołączył: 10 maja 2020, 18:02

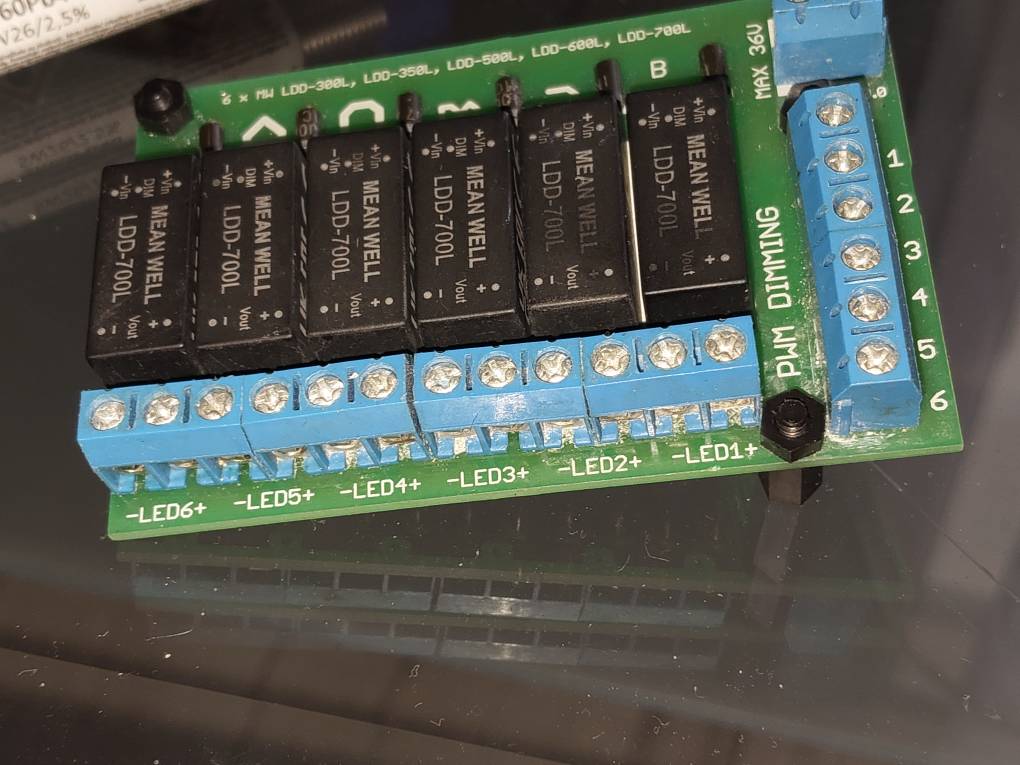

Odnośnie tych przetwornicy darelteka to próbowałem na nich coś zrobić. Moja wiedza z elektroniki raczej zerowa to trzeba zaznaczyć efekt połowa driverów spalona podczas prób podłączenia przyczyny trudno powiedzieć jeśli chodzi o montaż to zrobiłem na takich podstawkach z drukarki 3d i połączenia na goldpiny z wtyczka to akurat działało dobrze .lepiej poszło po przejściu na drivery mean well ldd tu nic się nie spaliło
Załącznik 20230331_133320.jpg nie jest już dostępny


Sent from my SM-M236B using Akwarium mobile app

andrzejkowac
Aktywny użytkownik

Posty: 508
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz
