Lampka Power Led 14W 20L



Wybór modelu lampy i konfiguracja ustawień. Pomysły na rozbudowę fabrycznych pokryw.



01 maja 2015, 19:42 Lampka Power Led 14W 20L  (#1)

Witam.

Zapraszam do oglądania moich starań przy budowie lampki led 14W do mojego 20L baniaczka.

Do budowy użyłem wszystkiego co miałem pod ręcami :lol: Profile aluminiowe,blaszki,radiatory z komputera(tu mi wybierzcie,który ładniej wygląda :? ).Na radiatorze myślę jeszcze zamontować wiatrak na 12V,który świetnie chłodziłby całą belkę. Zimne powietrze rozchodzi się wzdłuż belki,co zależy od ustawienia radiatora,żeberka mają być równolegle do długości.

Narazie sama obudowa,poźniej cała reszta-okablowanie,linki do podwieszenia.Diody jakich użyję to 10x1W biała zimna,2x1W hyper red,2x1W royal blue-do tego zasilacz stałoprądowy.Belka będzie podłączona pod włącznik czasowy,a o wiatraku myślę nad czujnikiem temperatury,który go uruchomi jak belka osiągnie dosyć dużo stopni.Jeszcze będą testy,czy wogóle się będzie grzać do sporej temperatury,wtedy zadecyduje o montażu dodatkowego chłodzenia w tym przypadku wiatraka.

Zapraszam do oglądania:

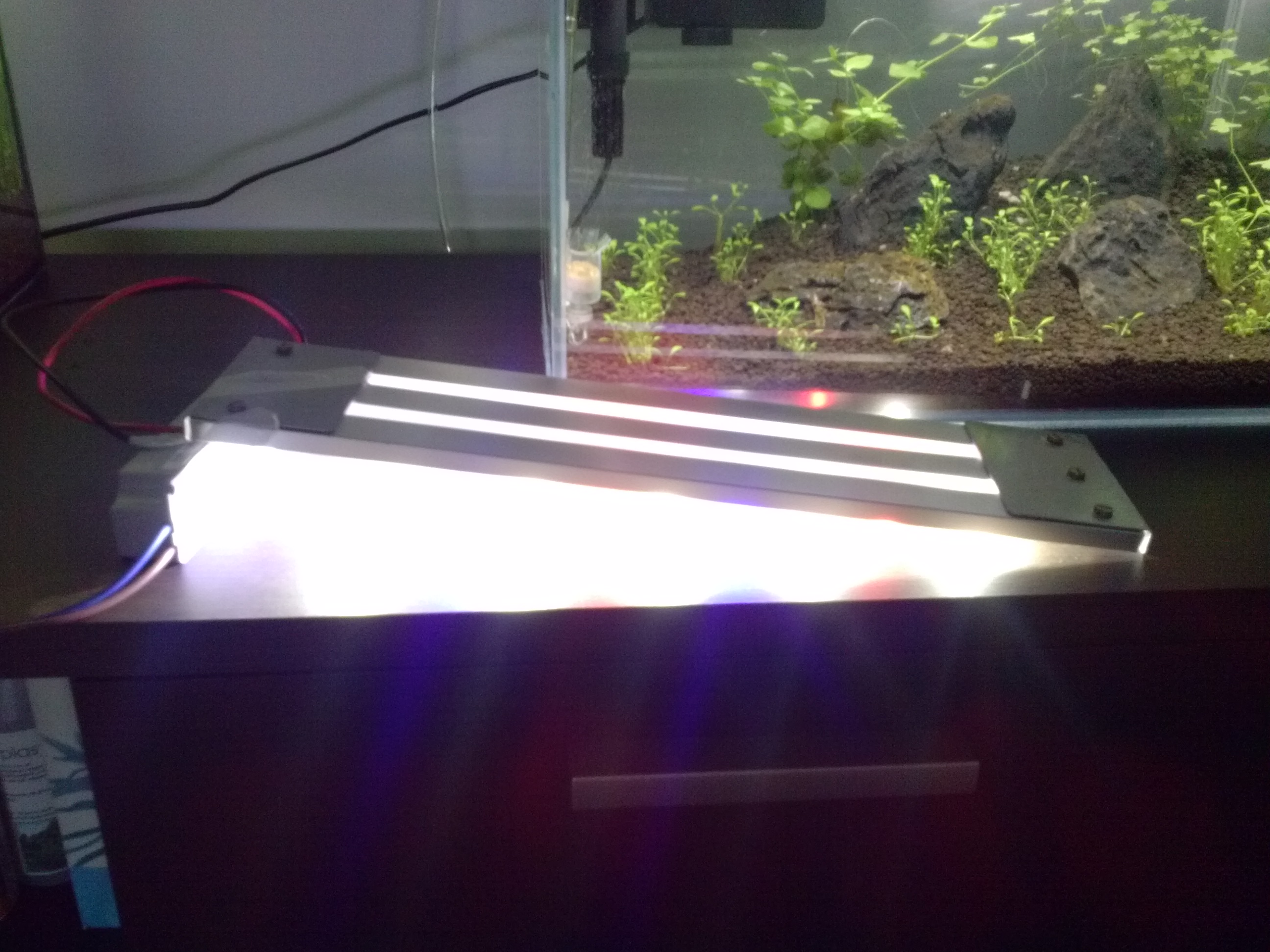

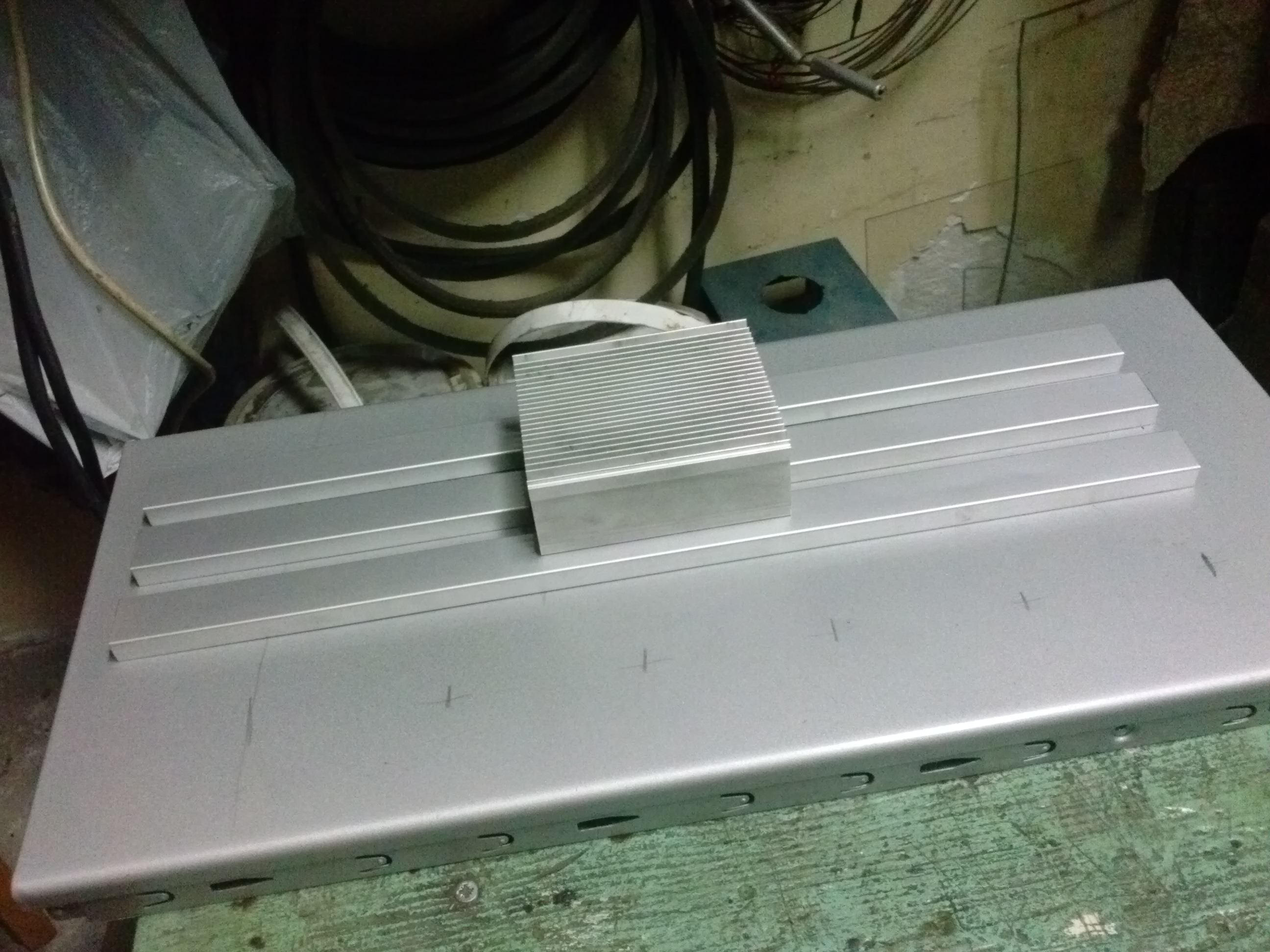

Przymiarka jak to będzie się prezentowało

Nawet ładnie :)

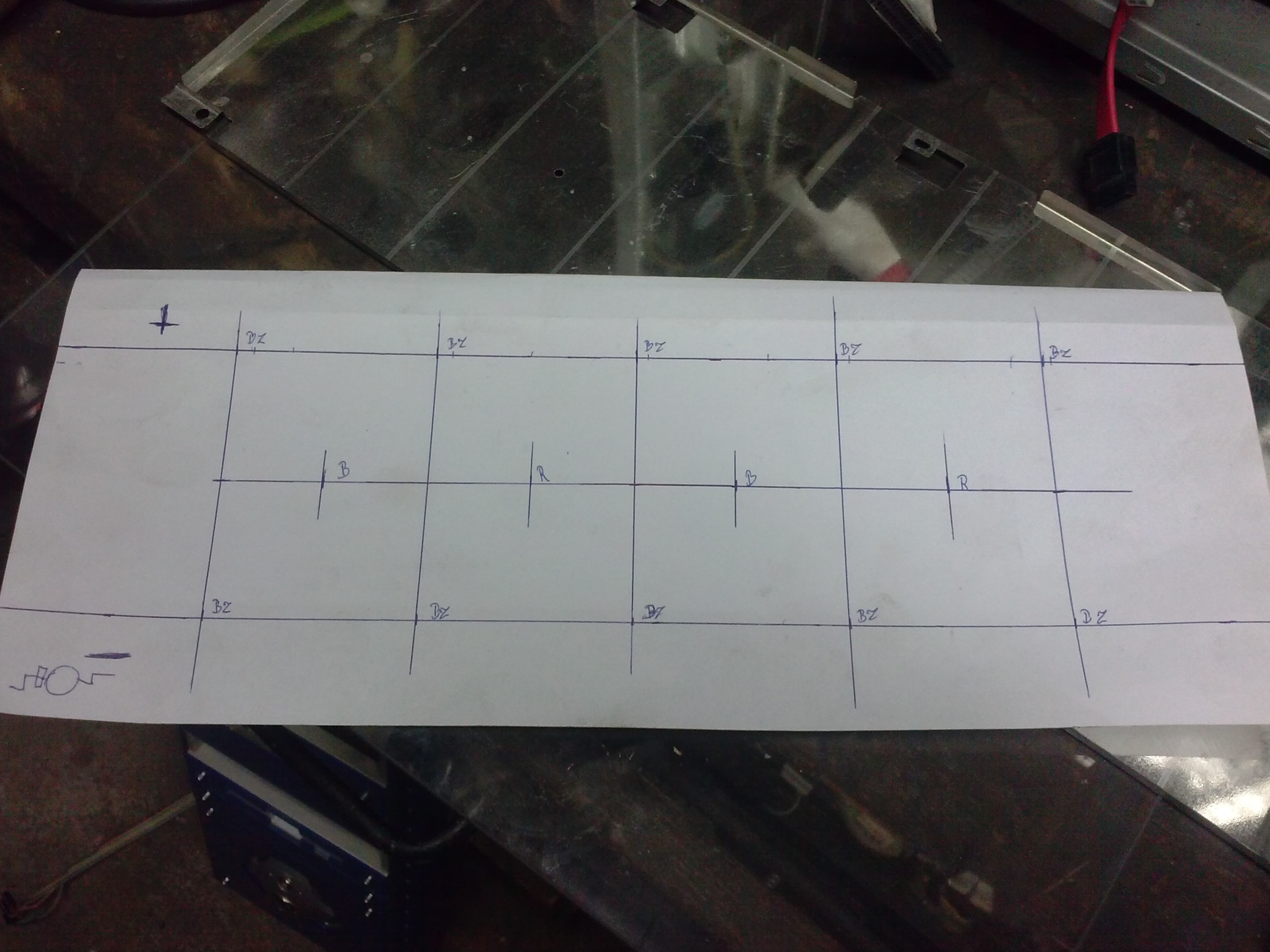

Schemat rozmieszczenia diod.

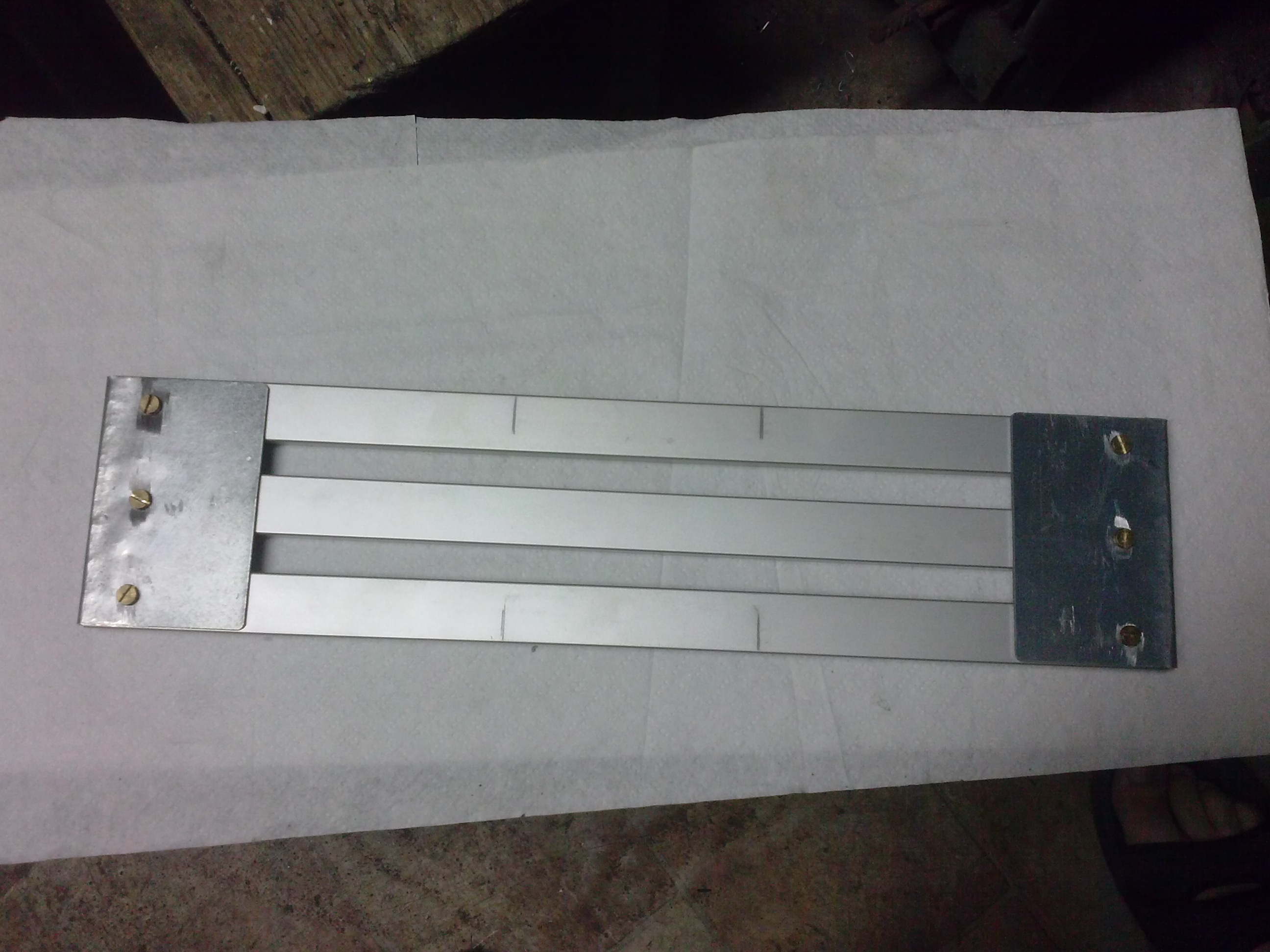

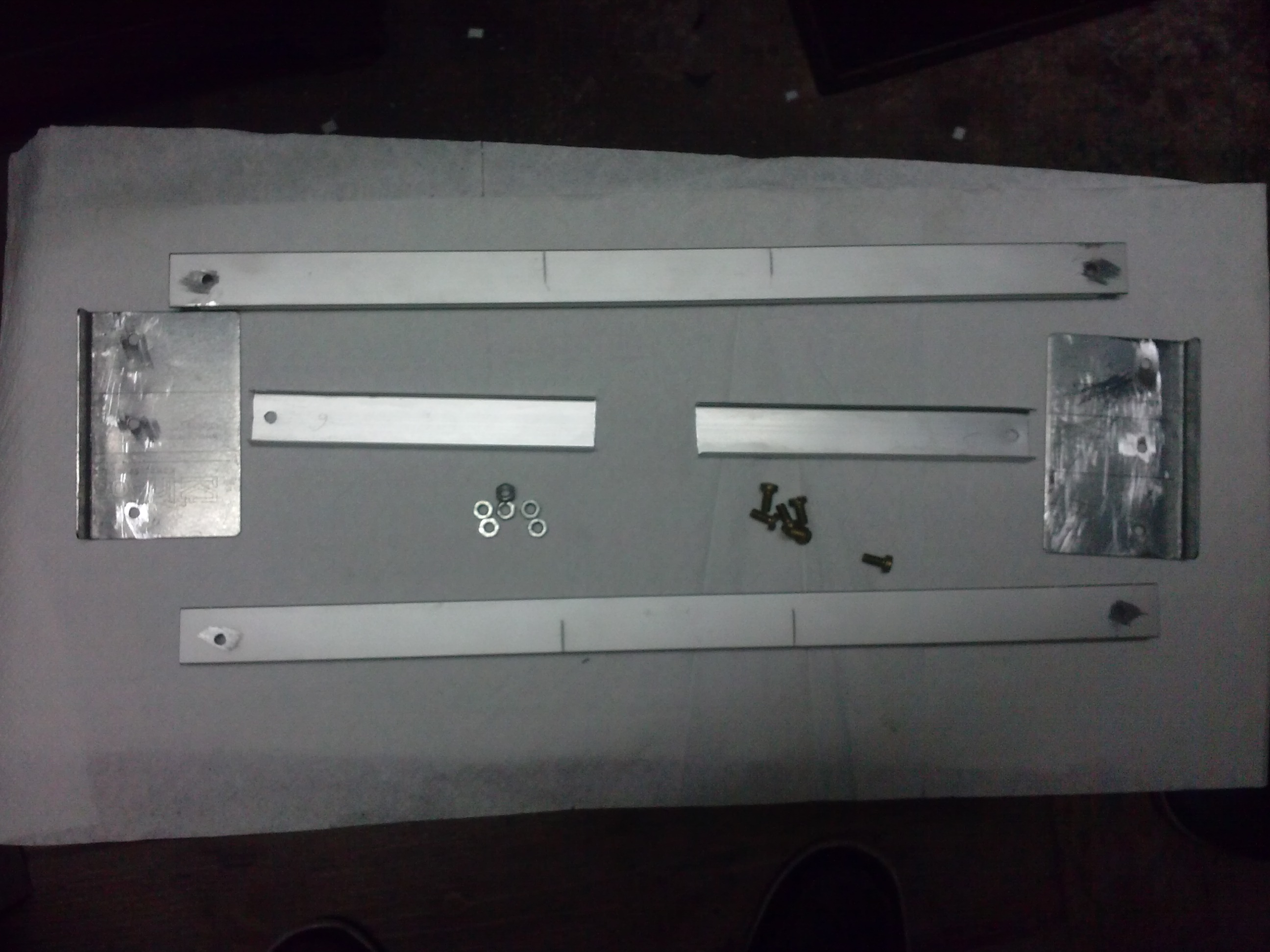

Tutaj zmiana-środkowy panel zastąpiłem całym kawałkiem.

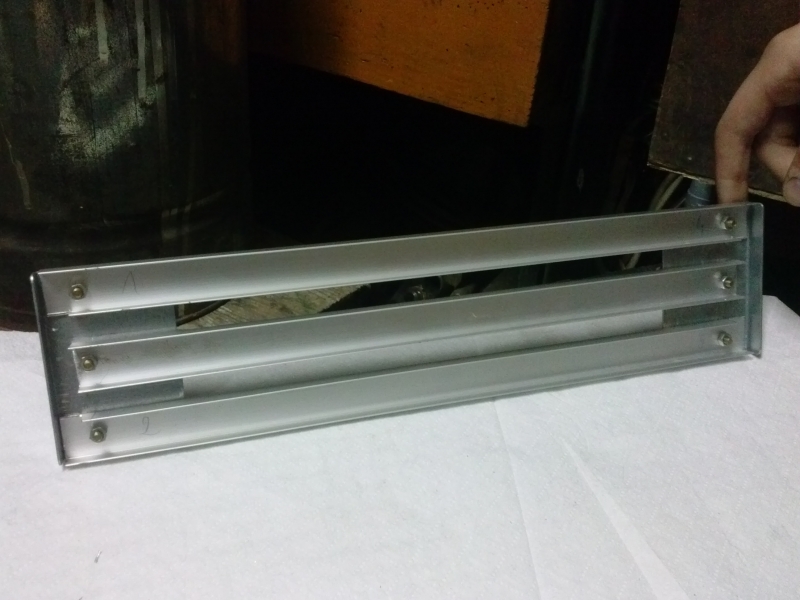

Poskładane w całość.

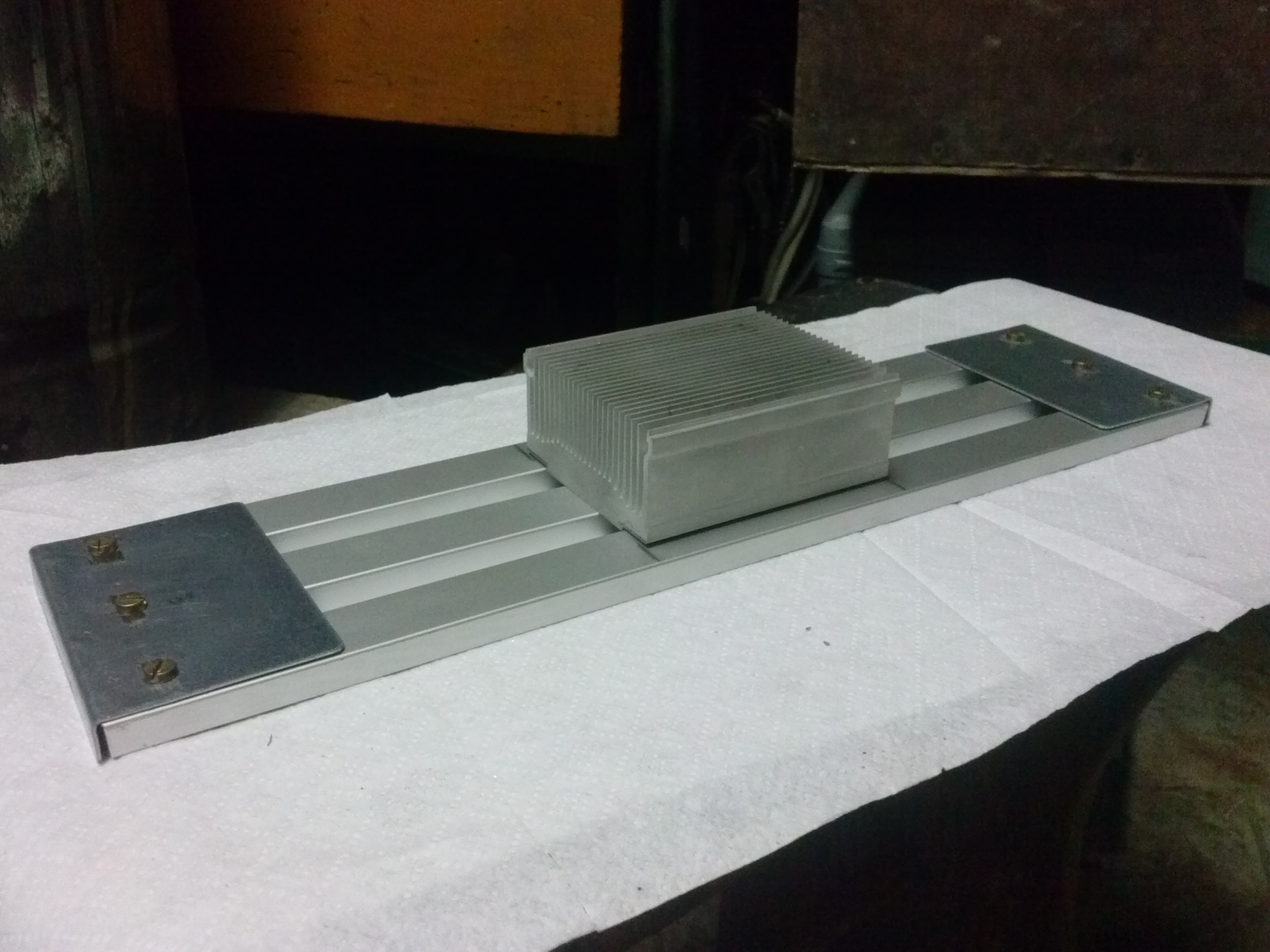

Tak ułożony radiator skutecznie wpływa na chłodzenie belki przez wentylator.

Przy takim ułożeniu powietrze nie chłodzi nam już całej belki tylko radiator,powietrze ucieka do przodu i do tyłu.

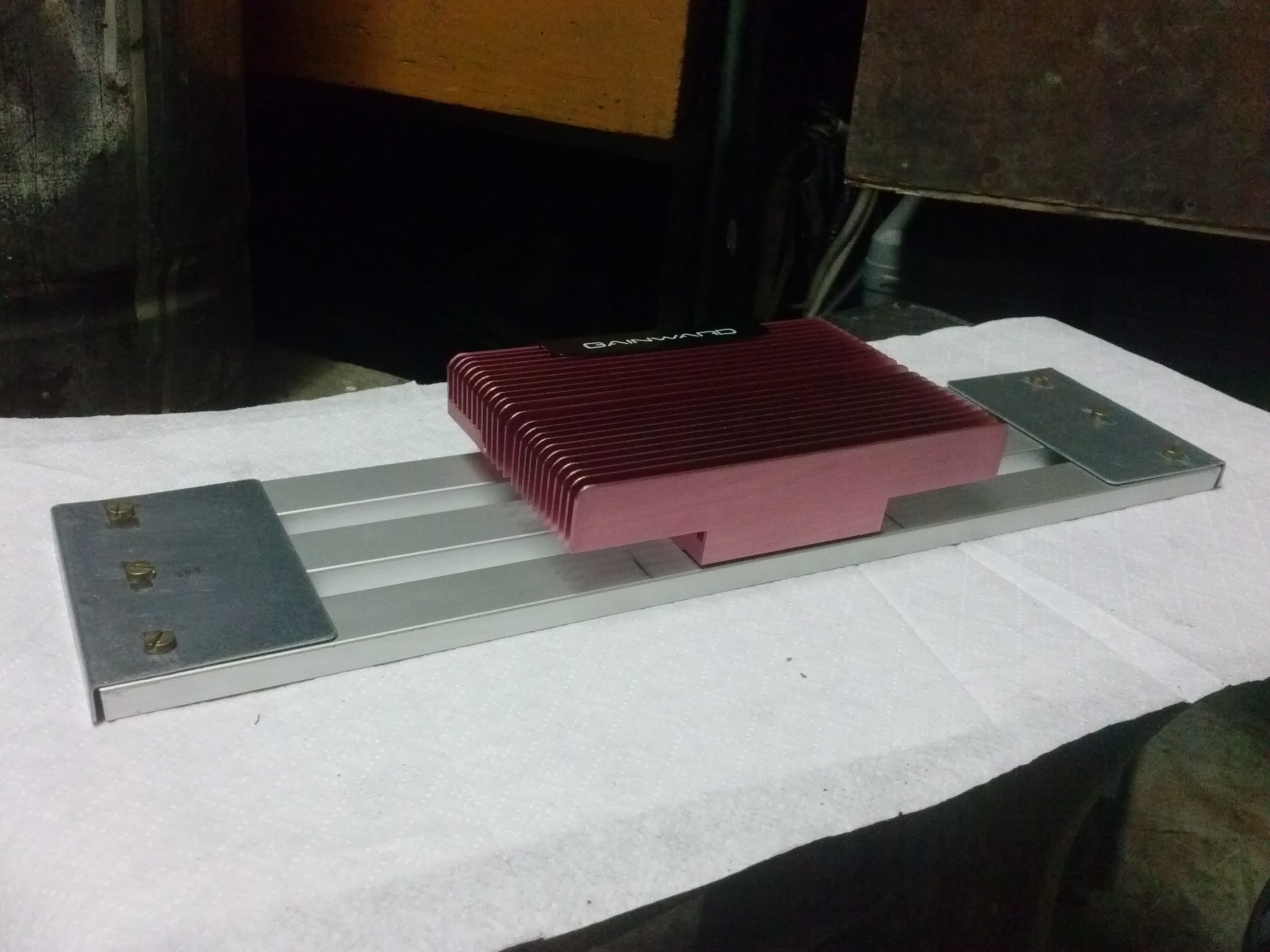

To już radiator z karty graficznej :D

Bajkowy :P

Kolejny radiator tyle że w tym wydaniu z wentylatorem.


Ciąg dalszy nastąpi a w nim przyklejanie diod i podłączenie elektroniki.

Pozdrawiam!!

IronBody14
Zainteresowany tematem

Posty: 181
Dołączył: 31 paź 2011, 01:05
Miasto: Andrychów

01 maja 2015, 20:59 Re: Lampka Power Led 14W 20L  (#2)

Nie za dużo W na taki litraż?

Anonim 34970


01 maja 2015, 22:31 Re: Lampka Power Led 14W 20L  (#3)

Wychodzi z belki 0,7W/L , a czy te 14W za dużo na 20L to sam sobie odpowiedz,po przeglądnięciu tego tematu. Pozdro!!

http://www.roslinyakwariowe.pl/dyskusje ... 61689.html

IronBody14
Zainteresowany tematem

Posty: 181
Dołączył: 31 paź 2011, 01:05
Miasto: Andrychów

01 maja 2015, 22:44 Re: Lampka Power Led 14W 20L  (#4)

Sam mam 10W w 25l i wiem ile to daje światła.

Anonim 34970


01 maja 2015, 22:45 Re: Lampka Power Led 14W 20L  (#5)

To dobrze,że wiesz tak trzymaj 8)

IronBody14
Zainteresowany tematem

Posty: 181
Dołączył: 31 paź 2011, 01:05
Miasto: Andrychów

01 maja 2015, 22:53 Re: Lampka Power Led 14W 20L  (#6)

Pierwsza sprawa jest taka, że pytanie kolegi nie było głupie.
Natomiast druga sprawa jest taka, że przy tej konfiguracji szybko zrezygnujesz z diod kolorowych.
Pozdrawiam.

Avatar użytkownika
mrgibbass
Aktywny użytkownik

Posty: 607
Dołączył: 09 sty 2014, 11:25
Miasto: Kraków

01 maja 2015, 23:34 Re: Lampka Power Led 14W 20L  (#7)

Jak kto lubi 8) Zostaje przy swojej wersji,a co z tego będzie to się okaże jak to wszystko zmontuje w jedną całość :mrgreen:

IronBody14
Zainteresowany tematem

Posty: 181
Dołączył: 31 paź 2011, 01:05
Miasto: Andrychów

06 maja 2015, 19:46 Re: Lampka Power Led 14W 20L  (#8)

Witam.

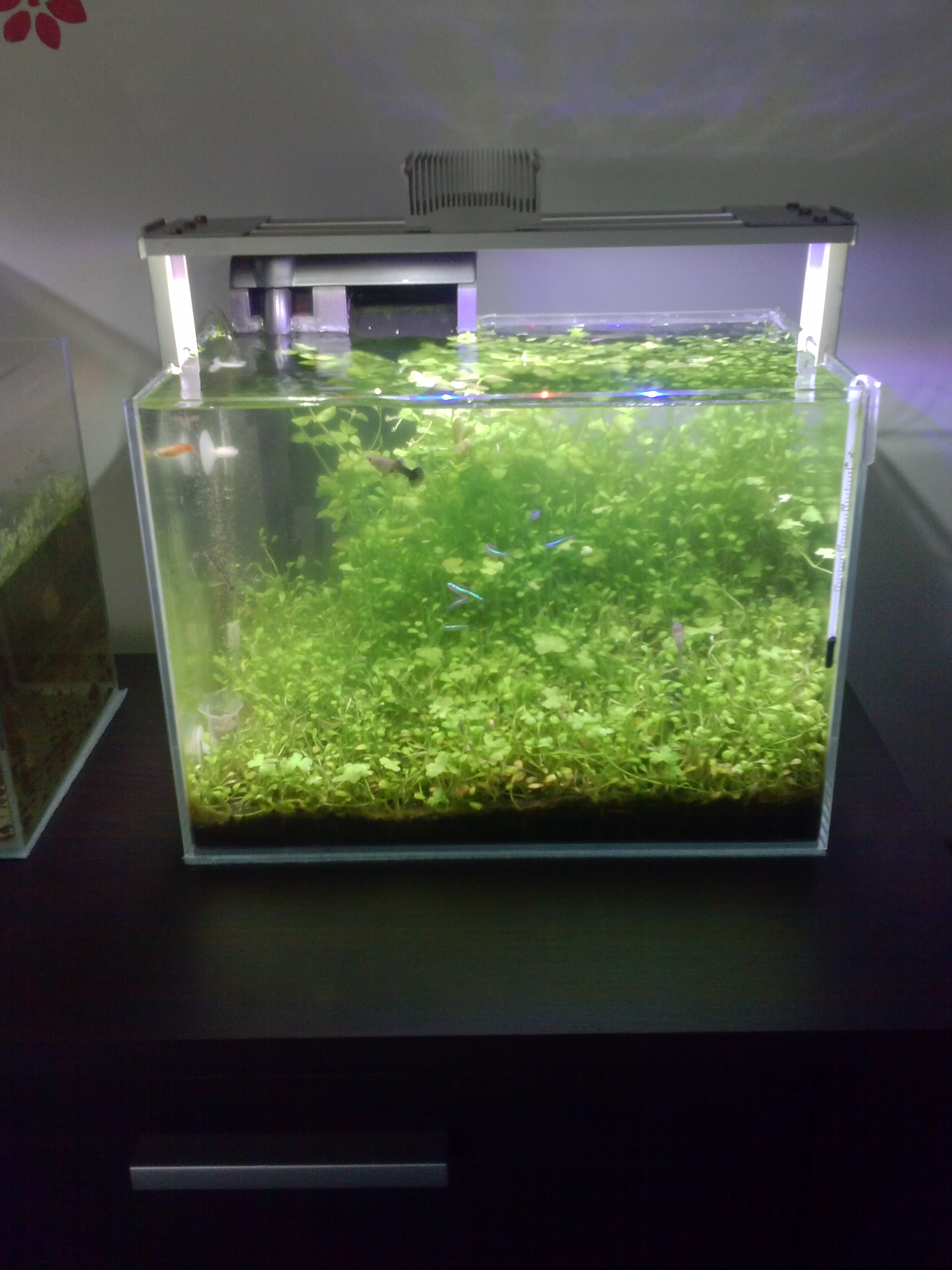

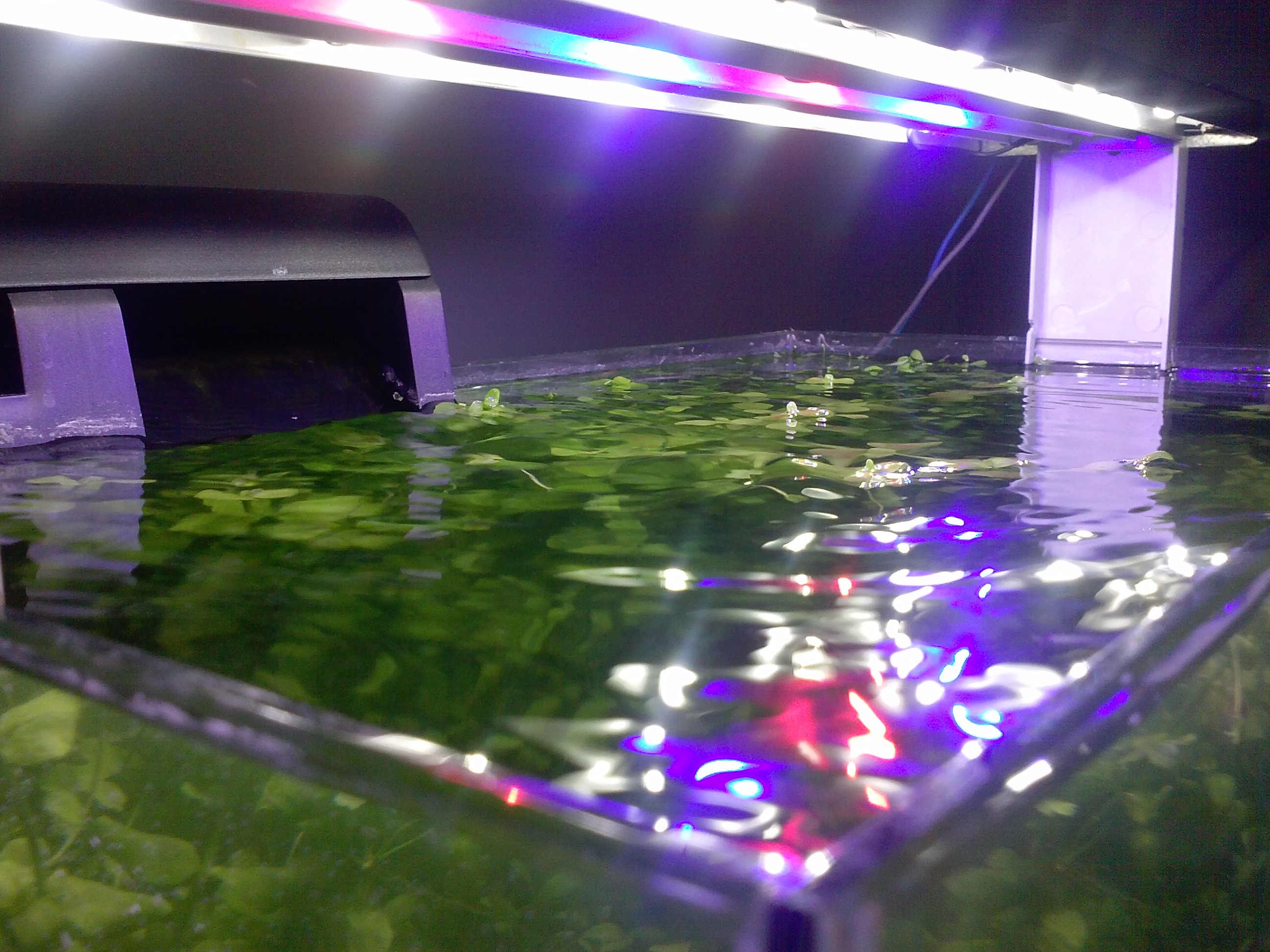

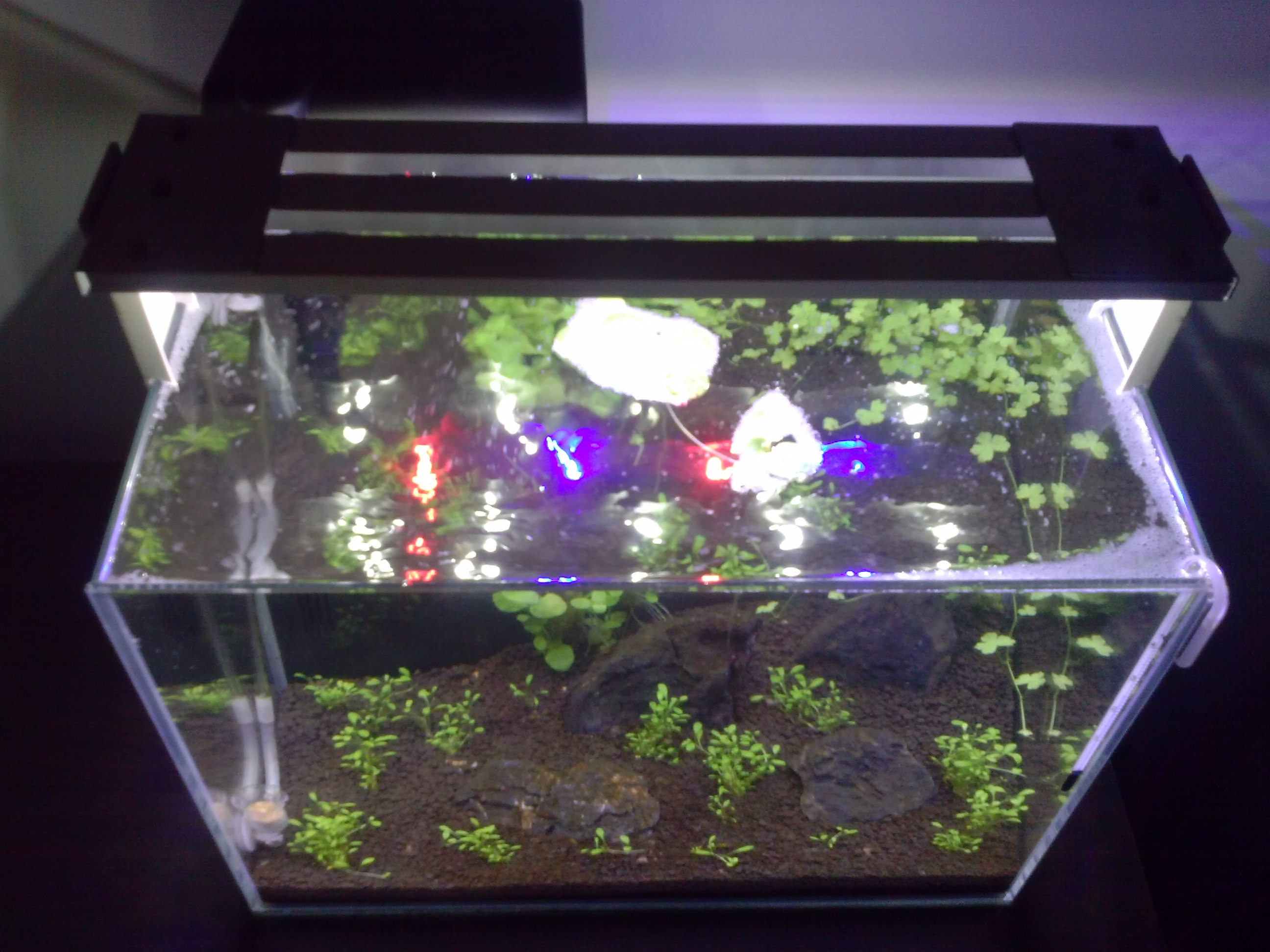

Lampka jest poskładana i założona na akwarium,narazie docelowo stoi na krawędziach akwa,później będzie podwieszona:








Pozdrawiam!!

IronBody14
Zainteresowany tematem

Posty: 181
Dołączył: 31 paź 2011, 01:05
Miasto: Andrychów

15 lip 2015, 20:45 Re: Lampka Power Led 14W 20L  (#9)

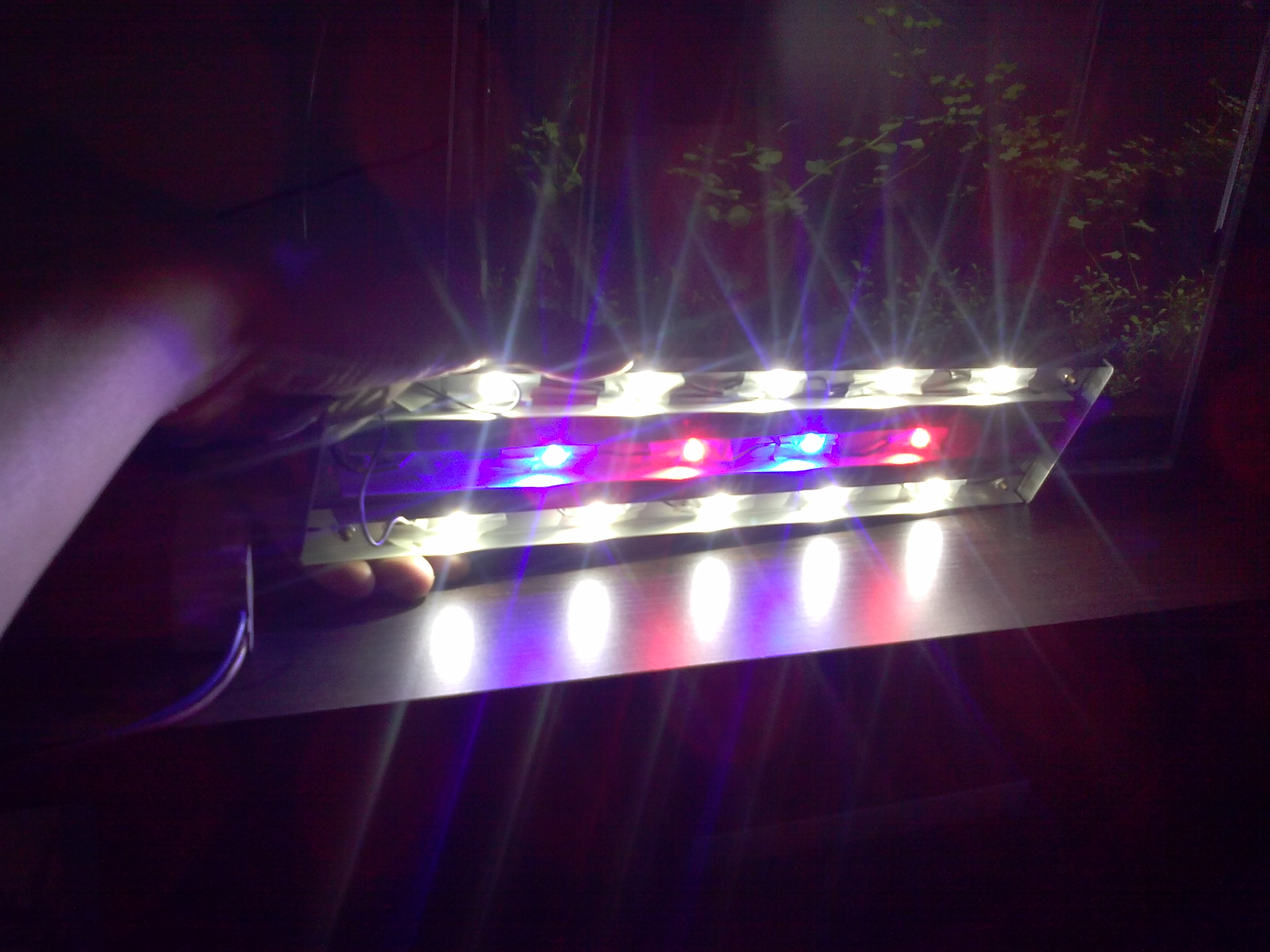

Efekty świecenia lampy LED :





Jak widać lampa świeci i działa na rośliny bardzo dobrze.

Pozdrawiam!!

IronBody14
Zainteresowany tematem

Posty: 181
Dołączył: 31 paź 2011, 01:05
Miasto: Andrychów

15 lip 2015, 21:00 Re: Lampka Power Led 14W 20L  (#10)

Ten radiator dodatkowy jest konieczny? Mam podobnej mocy lampkę moze troszkę mocniejsza. Radiator jak na zdjęciu dl 45cm i spokojnie wystarcza
Załączniki
(18.73 KiB) Pobrane 718 razy

grzeniu 73
Znający temat

Posty: 1865
Dołączył: 28 sty 2014, 17:58

15 lip 2015, 22:42 Re: Lampka Power Led 14W 20L  (#11)

Masz typowy radiator,w mojej lampie użyte są tylko listwy z aluminium. Radiator dobrze oddaje ciepło,przez co ledy mają lżej.

IronBody14
Zainteresowany tematem

Posty: 181
Dołączył: 31 paź 2011, 01:05
Miasto: Andrychów

15 lip 2015, 22:58 Re: Lampka Power Led 14W 20L  (#12)

Mi chodziło o to ,czy byl wymagany? Ba tych listw trochę masz i na pewno maja większą powierzchnie niż ten moj radiatorek. Temperaturę mam jakieś 50 stopni.

grzeniu 73
Znający temat

Posty: 1865
Dołączył: 28 sty 2014, 17:58

15 lip 2015, 23:20 Re: Lampka Power Led 14W 20L  (#13)

Nie mierzyłem temperatury,ale po godzinie były dosyć gorące,więc polożyłem na tym radiator i teraz jest idealnie.

IronBody14
Zainteresowany tematem

Posty: 181
Dołączył: 31 paź 2011, 01:05
Miasto: Andrychów
