Hultaj napisał(a):Tak było od dziesięcioleci i zdaje sie że nikt nie wynalazł innej miedzi
Ale wymyślił przewody miedziowane , od groma można trafić tego syfu. W szczególności w przewodach teletechnicznych, ostatnio nie mogłem takiego przewodu zlutować a wyglądał całkiem okazale
Takie przewody powszechnie były stosowane w latach pięćdziesiątych przy elektryfikacji wsi bo były tańsze . Teraz takie przewody stosuje sie np w teletechnice i innych zastosowaniach wysokiej częstotliwości bo są lepsze o miedzianych. No ale my zdaje sie nie o tym
Zastosuję przewód sterowniczy Bitner LIYCY 7X0,5 300/300V. 7 żył dla rezerwy np jeśli by z jakiegoś powodu okazało się potrzebne chłodzenie to wepnę wentylator pod sterownik w ostatni kanał.
Czy ten schemat jest ok? Ile Watt powinien mieć rezystor 4R7?
A po co Ci ten rezystor . Zresztą to nie będzie działało . TIP122 masz połaczone zaporowo przez połaczenie bazy z emiterem
edit: cyt.:"jeśli by z jakiegoś powodu okazało się potrzebne chłodzenie to wepnę wentylator pod sterownik w ostatni kanał." Nie pod sterownik tylko pociągniesz minus zasilania i tam dopiero wentylator z prostym układem zasilająco/sterującym Pod żaden kanał wentylatora nie warto podłaczać bo będzie "piszczał) a i tak pozostaje kwestia różnicy napięc i regulacji obrotów - słowem bez sensu
Z wentylatorem to tak powiedziałem nie bardzo myśląc teraz jak taki układ powinien wyglądać. Na razie zapomnijmy o tym. Jeśli chodzi o schemat to już zgłupiałem... Sam podałeś schemat a ja myślałem, że go tylko skopiowałem. Gdzieś totalnie musiałem się pogubić. Jak to w takim razie powinno wyglądać?
No dokładnie tak jak narysowałem ma być ale na Twoim schemacie jest zupełnie coś innego. Ty narysowałeś wewnetrzną strukturę Darlingtona a na moim schemacie masz 2 tranzystory z czego jeden to TIP122 (naprzykład) a drugi jest nieoznaczony bo jest spora dowolność (może to np BC 167,237,317, 2n2222 i wiele innych) Rezystor 4k7 (czyli 4,7kohm) powoduje wstępne i całkowite odblokowanie TIP122.Prąd przepływający przez ten tranzystor i w rezultacie przez Rx powoduje odłożenia napięcia na Rx proporcjonalnego do natężenia prądu . To napięcie powoduje wysterowanie tranzystora pomocniczego i im bardziejon przewodzi tym bardziej blokuje TIP122stabilizując wypadkowy prąd determinowany przez Rx.
@Hultaj totalnie zmyliło mnie to, że TIP122 to tranzystor typu Darlington. Patrzyłem na Twój schemat i myślałem, że to Ty rozrysowałeś jego wewnętrzny schemat i zacząłem kombinować "jak koń pod górę". Próbowałem szukać podpowiedzi w innych Twoich postach a, że tam obrazki już się nie ładują to nie rozumiałem Twoich opisów do nich. Teraz już mam nadzieję, że będzie ok. Jakich elementów użyć: 2N2222A-DIO 40V 0,6A 625mW TO92 czy KSP2222ATA 75V 0,8A 0,5W? Mam nadzieję, że uda mi się jakoś sensownie porobić te "pajączki" i umieścić je w lampie
Dobór tranzystorów nie jest krytyczny więc w sumie jaki wygodniejszy. Ja stosowałem elementy SMD . To pozwoliło mi przykleić wszystkie elementy na obudowie TIP122 i w praktyce miałem dwukońcówkowy element wielkości tranzystora który jest banalnie prosty w integracji w lampie
Mam w domu tranzystory bipolarne NPN BC847BE6433 INFINEON (45V; 0,1A; 0,33W; SOT23) i BC817-40W,115NEXPERIA (45V; 0,5A; 250mW; SOT323) będą dobrymi zamiennikami za 2n2222? Kleisz to razem za pomocą cyjanoakrylu? Jak mocujesz diody na gwiazdkach do aluminium (kupiłem pastę termoprzewodzącą zamiast kleju bo ma lepsze parametry)?
Kalafonią aby nie latało. Potem luty trzymają Każdy z wymienionych będzie OK ale 847 sam stosowałem . Unikam montażu na gwiazdkach - za dużo pracy . Wolę kupić zmontowane fabrycznie. Jeśli musze to obudowę lutuję lutem niskotopliwym bo wszelkie pasty to jednak trochę lipa.
Źle mnie zrozumiałeś. Czym przytwierdzasz gwiazdki do aluminium (profilu)? Gwiazdki mam fabrycznie montowane do diod i będę dawał pomiędzy gwiazdkę a radiator pastę termoprzewodzącą a ta ich nie przyklei.

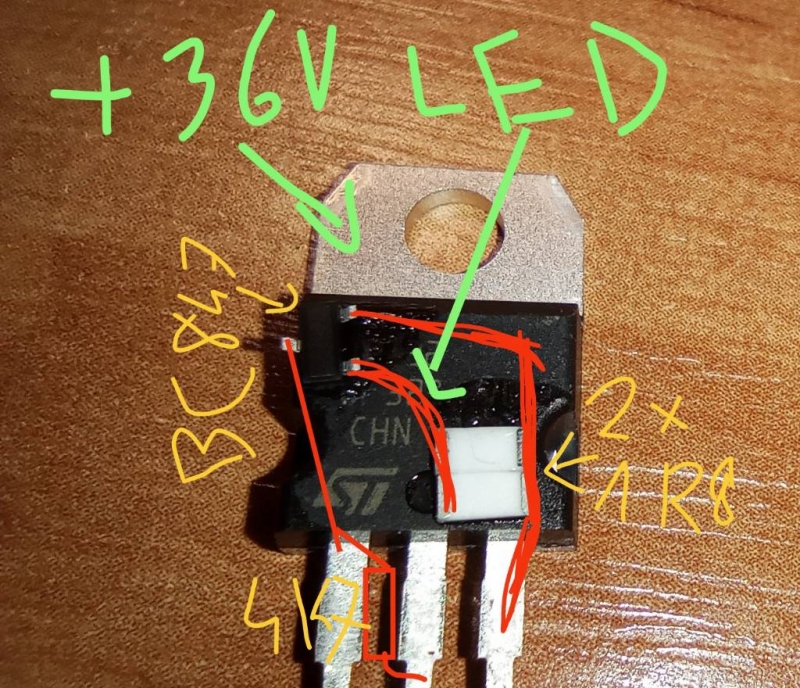

Zaczynam składać lampę. Kleję do TIP122 odwrócone (górą) tranzystor BC847BE6433 oraz 2 rezystory 1R8. Później będę lutował rezystor THT 4R7 (bo nie miałem i nie zamówiłem SMD 1206) według zdjęcia. Będzie ok? Bo nie chce się pomylić i czegoś nie popalić
Lampa będzie leżała na krawędzi akwarium na jakiś podkładkach plastikowych. Może zrobię jakieś bardzo niskie nóżki. Przez to spód będzie nie widoczny. Diody są nie równo bo radiator jest używany i nieraz wypadał otwór tam gdzie powinna być dioda. Sam radiator musiałem kleić bo to były 2 szt po metrze co też estetyce nie przyniosło korzyści. Myślę jednak, że efekt końcowy nie będzie szpecić salonu...
Lampa złożona od strony elektrycznej (muszę przykleić ceowniki na brzegach i dać pleksi). Jestem zadowolony z efektu w akwarium. Kolory wydają się naturalne a rośliny zaczęły bąblować po około 5 minutach świecenia. Żeby jednak nie było za słodko chłodzenie zasilacza wydaje nie akceptowalny dla mnie hałas. Może ktoś zna jakiś zasilacz 36V 320W z chłodzeniem pasywnym?
