DIY lapma led 90W

DanielS

Witam wszystkich zainteresowanych tematem.
Oto lampa LED o mocy 90W/2520L oparta na modułach świetlnych : FLAT 5W światłość 140lm 500mA

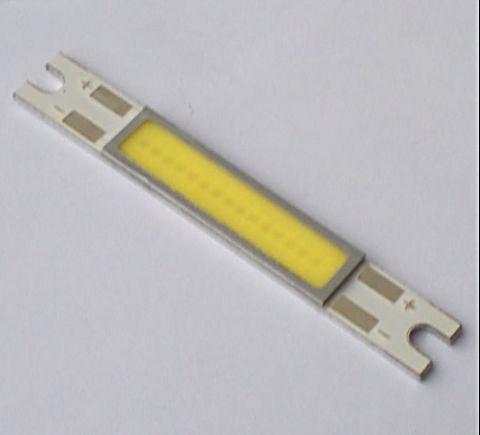

Moduł świetlny: FLAT 5W światłość 140lm 500mA
Zasilanie: 9,7V ; Kąt: 110o
WHITE / BIAŁY
Zastosowałem 10 modułów o barwie ciepłej i 8 o barwie zimniej. Dzięki czemu barwa światła wyglądała dość naturalnie. Lampa oświetla zbiornik o wymiarach 120x50x50h cm, co daje 300L. Wychodzi około 0,3W/L wody. Wydawać by się mogło że to niewiele ale do aranżacji którą planowałem ( Głównie mchy, wątrobowce ) Oświetlenie takie jest wystarczające. Cały układ jest zasilany 100W zasilaczem impulsowym do diod LED na 12V. Światło bardzo przypomina HQI dając fajny efekt migotania wody.
Ramę wykonałem z profili aluminiowych przeznaczonych do taśm LED.
5W moduły LED niestety dość mocno się grzeją dlatego zmuszony byłem użyć dodatkowo radiatorów aluminiowych. W sumie 9 sztuk. Po3 szt. na każdą belkę. Zbyt wysoka temperatura spowodowałaby przepalenie się modułów.
Zasilacz daje 12W a napięcie zasilana modułu to 9,7V bez zastosowania odpowiedniego rezystora moduł przy takim napięciu spaliłby się . Ja ze względów bezpieczeństwa postanowiłem, że dam po 1 rezystorze o mocy 10W przed każdym modułem. Można też oczywiście użyć zasilacza który podaje już 9,7V zamiast 12V z tym, że ja nie mogłem takiego znaleźć. Czasu na wykonanie lampy miałem zbyt mało ( budowałem ją w pracy, na zbiornik dekoracyjny) A ingerować w elektronikę zasilacza nie chciałem z uwagi na utratę gwarancji.
Każdy moduł przed przykręceniem do profilu aluminiowego pokryłem od spodu pastą termo-przewodzącą. Tak samo radiatory.
Wszystkie luty pokryłem specjalnym sprayem izolującym. i nałożyłem na to dodatkowo koszulki termokurczliwe, także na rezystory. Na profile założyłem odpowiednie przezroczyste klosze i zaślepki na ich końce .
Lampa zawisła na linkach 20cm nad akwarium.
Przepraszam za słabą jakość zdjęć wykonanych telefonem.
To link na youTube do tego akwarium:
http://www.youtube.com/user/aquarium720 ... fKLJiYKwMo

Witam!! Jaki koszt całego zestawu?? Jestem własnie tym zainteresowany.

DanielS

Gdy ją budowałem była znacznie droższa. Ale teraz moduły LED mocno potaniały.
Koszt to około 25zł za 1 szt. modułu LED.
Około 20 zł za 1m profili wraz z kloszem.
Zasilacz to około 120zł.
Reszta elementów 100zł.

michal322

a jakaś mocna lampa led do 25l z co2

diodak76

Jaki rezystor dałeś? 4,7 ohm?
10 W to chyba spory zapas, na rezystorze wydziela się 1,1W zastanawiam się czy mniejszy rezystor 1W by wystarczył....
I jeszcze jedno czy te moduły aż tak się grzeją że tyle radiatorów trzeba?

DanielS

Nie pamiętam ile miał rezystor. 2 W bardzo, bardzo się grzał. Dlatego taka moc. A co do radiatorów to ta ilość jest na styk. Są na prawdę gorące.

diodak76

Hmm no tak, 5W 140 lm to w sumie musi się grzać...
Osobiście rozważam użycie power led 1W, strumień 87lm, kąt 130, barwa 5500-6300 (w sam raz jak myślę) cena 6,50 zł. razem z radiatorem gwiazdką:
http://allegro.pl/led-mocy-spnova-1w-87 ... 10026.html
Na razie zamówiłem jedną na testy i sprawdzenie barwy oraz jasności.(jakoś nie ufam wspaniałym opisom na aukcjach)
A i napięcie znamionowe ma 3.3 to można by użyć zwykły zasilacz ATX lub AT bez konieczności straty mocy na rezystorach. 5 W takich ledów powinno dać strumień 435 lm.
Okaże się po testach

Sir_Yaro

Jednego nie rozumiem....
Pięcio watowe ledy mające tylko 140lm ???? To wychodzi 28lm na wat... No tak, to moga świecic niebieskie, a nie białe...
Najtańsze możliwe power ledy CREE z serii mx3 przy tej mocy beda miały 400lm, a kosztuja ponizej 6zł/szt.
http://www.maritex.com.pl/pl/shop/produ ... /1/backurl
A przy 90 sztukach to mozna sie silic na oswietlenie małego boiska (7200lm)...
Na tych ledach mam juz oswietleno pół domu i testowo jedna strone 400l baniaka (wiec wiem jak swieca).
prototyp:
http://blog.czarniak.org/2010/08/budowa ... d-diy.html
http://www.youtube.com/watch?v=LaGrlQ0fEYc
i jak to wyglada (od 4 minuty jest wieksza perspektywa):
http://www.youtube.com/watch?v=3qbzKNugV64
Czy na pewno nie pomyliłes sie w opisach?
Bo cos tutaj jest nie tak...

lubusik

jeśli można to zaprezentuję swoją lampkę diy , co prawda do morskiego , ale to kwestia tylko odpowiednich diod ...

lampka ma 36w , wschody i zachody , płynne sterowanie wentylatorami , oświetlenie nocne
diody zamontowane na panelu mcpcb :

diody użyte to białe xp-g i niebieskie xp-e , wysterowane na 1A
projekt obudowy , panelu i sterownika zaprojektowałem sam

A nie taniej i nie prościej kupić takie paski diodowe?? Są tanie bo jeden pasek (5cm) kosztuje 2.50-3-50zł. Ostatnio kupiłem taki pasek 30cm. I podpiełem pod zasilacz zwykły 12v. Co najlepsze to te paski to są oblane gumą i nie dostanie sie ani grama wody do nich.
Coś takiego.
http://allegro.pl/odcinek-led-1m-120-diod-2-kolory-listwa-smd-s55-i1635349377.html

lubusik

A nie taniej i nie prościej kupić takie paski diodowe?? Są tanie bo jeden pasek (5cm) kosztuje 2.50-3-50zł. Ostatnio kupiłem taki pasek 30cm. I podpiełem pod zasilacz zwykły 12v. Co najlepsze to te paski to są oblane gumą i nie dostanie sie ani grama wody do nich.

nie wiem czy prościej czy taniej ... do małej kosteczki to ok z mchami ale jak byś miał akwa 200litrowe ???
przelicz sobie ile musiał byś mieć pasków żeby osiągnąć odpowiedni poziom światła ..

Andrzej82

lubusik napisał(a):jeśli można to zaprezentuję swoją lampkę diy , co prawda do morskiego , ale to kwestia tylko odpowiednich diod ...

Nie no, wykonanie bardzo mi się podoba.
Możesz troszeczkę przybliżyć koszt całego zestawu?
No i jeżeli można to jakieś zdjęcie twojego baniaka morskiego z tą lampą.
Pozdrawiam.

lubusik

cena około 700zł ,
przy cenach hurtowych elementów ...
obecnie składam drugą taką do roślinnego 36w na 64 litry piwinno być w miarę jasno

:)

Suja

lubusik napisał(a):cena około 700zł ,
przy cenach hurtowych elementów ...
obecnie składam drugą taką do roślinnego 36w na 64 litry piwinno być w miarę jasno :)

Na jakich diodach konkretnie ;>
Bo się sam zastanawiam nad złożeniem czegoś podobnego szczerze powiedziawszy

I czy dla diód też liczysz 0.5W/L ?

digypro

No więc właśnie.... LED-y na moje powinny być oszczędne, więc jaki jest sens ładować kasę (700zl) skoro i tak to ustrojstwo bierze 90W!! u siebie mam 4 paski LED-ów z 10-calowych paneli LCD, zasilane 9V (0,2A bierze każdy), fakt świeca tylko po zmroku, czyli zapalają sie na 10minut, przed wyłączeniem się świetlówek (3x36W), potem dwie listwy gasną po 30minutach, po 15 min gaśnie trzecia i po kolejnych 30 min gaśnie ostatnia...ryby wtedy nie wariują... Stary - masz 90W w LEDach, kupę siana na to wydałeś, grzeje się to wszystko jak ch****a, nie wygląda to (takie jest moje zdanie - samo żelastwo), pomyśl nad oszczędna wersją oświetlenia.
U siebie mam 3x36W świetlówki w oprawie rastrowej - koszt 40zł, do tego mocowanie na ścianę z regulacją wysokości co 3cm (u mnie mam 50cm ale ogulnie może byc nieograniczona) za 30zł i świetlówki za 50zł (aquarelle+4000K+6500K), całość a 120zł i bierze "tylko" 18W więcej niż Twoje LED-y. Mam akwa 168l brutto, więc jak się wszystko zaświeci to mam 0,9W na litr wody (samej wody jest 120l)... fotki niedługo umieszczę i na pewno poproszę o słowa krytyki

Pozdrawiam.

Dzejson90

ja też planowałem lampę wiszącą zrobić na diodach itp , ładnie bo oszczędność miejsca i estetyka sie poprawia lampy bo gabaryty maleją takiej lampy , ale za jaką cenę

przeliczałem to juz setki razy, koszty taśm samych diod itp zawsze mi wychodziło dorożej niż zrobić coś na zwykłej żarówce energooszczednej albo chociaż by na t5 albo pl-l'ach

lubusik

No więc właśnie.... LED-y na moje powinny być oszczędne, więc jaki jest sens ładować kasę (700zl) skoro i tak to ustrojstwo bierze 90W!!

mam nadzieje ze masz na codzień styczność z takimi diodami czy tylko tak sobie takie głupoty piszesz ??
możesz mi powiedzieć jak wyliczyłeś to 90W , skoro zasilacz ma 45W do tej lampki ??
cuda ??? chyba raczej nie . ...
co do oszczędności hmm można się kłócić ...
o estetykę też ... możesz wrzucić fotki twojej lampki i porównamy ???

digypro

Nie ja to wyliczyłem, tylko autor postu podał 90W. Sam chce zastosowac tylko LED-y, tylko boję się, że widmo będzie zbyt ubogie. Jeśli chodzi o LED-y mam możliwości, tylko jak piszę wcześniej, BOJĘ SIĘ, moje LED-y biorą prądu 0,2A przy 9V, więc to byłoby bardzo oszczędne, ale czy rośliny to zniosą?...

lubusik

I czy dla diód też liczysz 0.5W/L ?

nie wiem jak to sie ma do roślinnego ale dla morskich , przyjmuje sie mniej więcej połowę tego co na t5

Suja

Lubusik rośliny na bank nie są bardziej wymagające niż korale.
Sam aktualnie mam w akwarium 36W światła i zastanawiałem się czy nie kupić 6-7 diód 3W do tego jakiś ładny radiator, driver z allegro i zasilacz od kompa, który już czeka.
Myślisz, że same 6500K diody będą ok czy mieszać je też barwowo ;>
Inaczej jakie Ty byś zastosował
