Dozownik nawozów z mieszaniem



Nawożenie dwutlenkiem węgla. Dobór zestawu i sposobu rozpuszczania gazu. Pomiar CO. + nowy temat

29 cze 2015, 14:52 Dozownik nawozów z mieszaniem  (#1)

Witam.
Może komuś się spodoba mój pomysł na wykonanie dozownika do nawozów!
Projekt nie jest jeszcze skończony. w miarę możliwości będę wrzucał nowe fotki z postępu prac!
Załączniki



diego7504
Poznaje temat

Posty: 64
Dołączył: 19 gru 2012, 18:04

Witam.
Zdjęcia super tylko nie o to chodzi w tym dziale. Raczej staramy się umieszczać pełne opisy naszych projektów. Ma to służyć dyskusjom użytkowników podobnych rozwiązań lub ewentualnym "następcom" którzy widzieli by takie projekty u siebie. Uzupełnij opis a wtedy dowiesz się co o tym inni myślą...



Dadario
Stały bywalec

Posty: 330
Dołączył: 27 lut 2014, 20:44

Jasne! Poprawie się ale po urlopie. Pozdrawiam



diego7504
Poznaje temat

Posty: 64
Dołączył: 19 gru 2012, 18:04

Miłego udanego urlopu kolego :)



skalar11
Poznaje temat

Posty: 95
Dołączył: 12 mar 2015, 17:19

Podstawa to plexi 4 mm grubości . obudowa wykonana jest z płyty MDF 8mm i plexi . Wykorzystałem pompki z pistoletów zabawek ( pomysł powstał przeglądając forum)
jako sterownika użyłem 5cio kanałowego timera sekundowego ( kupiony na olx za 160 zł) silniczki z napędu CD . Do każdej pompki będzie osobny stabilizator napięcia. Słoiki są po parówkach frankfurterkach ( tu gdzie mieszkam nie ma z tym problemu) obudowa jest na zatrzaski magnetyczne , w każdej chwili można ją otworzyć . Pojemność słoików to 450ml ( w moim przypadku to jakieś 45 dni). W pomalowanej obudowie będą wzierniki (widać na fotkach) Planuje automatyczne oświetlenie wzierników po otwarciu drzwiczek od szafki. Jeśli chodzi o sterowanie mieszadeł to temat do przemyślenia . Sterowanie pompek do wyregulowania.
TAKA MAŁA REFLEKSJA, Ameryki to tu nie odkryłem. Jak napisałem pomysł powstał czytając forum ( dziękuje pomysłodawcy). Porostu zrobiłem to po swojemu i to wszystko. Miłego oglądania.
Załączniki



diego7504
Poznaje temat

Posty: 64
Dołączył: 19 gru 2012, 18:04

Trochę nowych fotek z postępu prac . Wiem że mozolnie to idzie ale jest jeszcze mnóstwo innych zajec.
Krótki opis. Woltomierz jest po to aby widzieć jakie napiecie jest na poszczególnej pompce. Zielone diody będą informować która pompka aktualnie dziala . Całość przetestowana i pompki daja bardzo równe dawki.
Załączniki



diego7504
Poznaje temat

Posty: 64
Dołączył: 19 gru 2012, 18:04

Całość baaaardzo duża, ale wykonana naprawdę estetycznie, bardzo mi się podoba, sam używam timera mirekkon, ale z pompkami od spryskiwaczy. Kombinowałem swego czasu z czymś podobnym do Twojego dozownika (mieszadełka i całość razem z butelkami zamknieta w jednej obudowie), ale niestety poległem :)



akwa_mielec
Poznaje temat

Posty: 53
Dołączył: 27 sie 2013, 21:51

No szkoda, że się nie udało. Ja powolutku i mam nadzieję, ze wytrwam. Co do wymiarów całości to 35x32x7.5cm . Może i duże, ale z drugiej strony wystarczy 3 butelki z nawozami i już mamy podobny wymiar. A jeszcze potrzebujemy miejsce na sterownik i reszte. Na koniec foto jak w przybliżeniu będzie w szafce wyglądało

.
Załączniki



diego7504
Poznaje temat

Posty: 64
Dołączył: 19 gru 2012, 18:04

W związku z moim zainteresowaniem tym tematem jestem ciekawy efektu...
Jak sprawuje się konstrukcja???
Jakie zauważasz plusy/minusy???
Co na dzień dzisiejszy byś zmienił???
Pozdrawiam!!!



Dadario
Stały bywalec

Posty: 330
Dołączył: 27 lut 2014, 20:44

No i trzeba było w końcu zapłacic za konto!!!!
A co do dozownika to jeszcze nie moge napisac jak sie sprawuje bo jeszcze go nie odpaliłem na stałe. Mam nadzieje ze to wkrótce nastąpi. Jestem w trakcie robienia WSZYSTKIEGO przy nowym baniaku wiec cierpliwosci.
A jeśli chodzi o zmiane to napewno by to były pompki. Narazie zostaje przy zabawkowych (do czasu jak padna) a pozniej zmiana na bardziej profesjonalne.
Dorzucam 2 fotki z postepu, ostatnie to nowy pomysl ktory powstaje rownolegle . Ale to temat na osobny post.
Załączniki



diego7504
Poznaje temat

Posty: 64
Dołączył: 19 gru 2012, 18:04

Moc obliczeniowa jak za Apollo 13, jestem ciekawy co tam na każdym wyświetlaczu będziesz pokazywał....

Avatar użytkownika

matu
Z dużym doświadczeniem

Posty: 3539
Dołączył: 13 paź 2012, 23:17
Miasto: Gdańsk

W skrocie;
Termometr, termostat, podmiana wody, komputer ph, 2x napiecie, system monitorujacy przepływ wody przez filtry i pobór prądu.



diego7504
Poznaje temat

Posty: 64
Dołączył: 19 gru 2012, 18:04

Oj chłopie toś pojechał...
Powiem szczerze, Twój projekt to w tym momencie moim zdaniem przerost formy nad treścią. Stosowanie tylu różnych modułów, to jak dla mnie trochę robota bez sensu. Są modele oparte na jednym kontrolerze a posiadające wszystkie te funkcje, chociaż część z nich jest zupełnie zbędna. Mając już na całkowitym wypasie Arduino Mega i kilka dodatkowych modułów jesteś w stanie z poziomu jednego wyświetlacza(a nawet przez kompa/tableta/czy innego smart cuda) sterować temperaturą, pH, lampami, dozownikiem, podmianą wody itp. Pomiar wydajności filtra i poboru prądu jest jak dla mnie zbędny. A czym jest 2x napięcie nie potrafię się domyślić. Opierając wszystko na jednym kontrolerze masz łatwiejszy dostęp do funkcji, lepsze "upakowanie" sprzętu oraz mniejsze wymiary sterownika, łatwiejszy serwis. A tak jak kolega napisał, Apollo 13 się chowa...
Ale plus i to ogromny należy się za wykonanie, naprawdę najwyższy poziom...

Dalej jestem ciekawy jak dozownik będzie się sprawował...



Dadario
Stały bywalec

Posty: 330
Dołączył: 27 lut 2014, 20:44

I tu masz racje ..... ale jak ktos sie nie zna na arduino to sobie radzi jak moze. Moze za jakis czas jak sie naucze to sie zmieni. Zobaczymy jak to w całosci bedzie wygladac. A na dozownik musisz jeszcze poczekac



diego7504
Poznaje temat

Posty: 64
Dołączył: 19 gru 2012, 18:04

Świetny pomysł z mieszalnikiem, od dawna zastanawiałem się nad dozownikiem ale sam rozrabiam nawozy i chodził mi po głowie pomysł co tu wymyślić. Jestem informatykiem więc takich napędów CD starych wala mi sie gdzie okiem rzucę także dzięki za ciekawy pomysł :) na pewno cześć skopiuje z racji prostoty wykonania
Umysł jest jak spadochron, działa świetnie kiedy jest otwarty

Avatar użytkownika

gandalf15
Zainteresowany tematem

Posty: 261
Dołączył: 10 sie 2013, 21:58
Miasto: Toruń

Gandalf15 zerknij sobie na mój Automatic Mixing Device . Jak mieszasz sam nawozy to Ci się pomysł spodoba. I dziękuję za pozytywną opinię na temat dozownika.



diego7504
Poznaje temat

Posty: 64
Dołączył: 19 gru 2012, 18:04








Powiązane tematy
  • Dozownik nawozów (DIY) LowCost

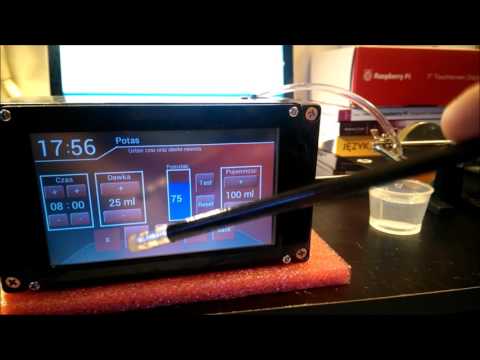

    Rozpisywać się za nadto nie będę. Film wyjaśni chyba wszystko. Całość jest banalnie prosta https://www.youtube.com/watch?v=E1MQTrOjs28 Ten na filmie jest teraz na allegro, ja opracowałem trochę mn...
