Oświetlenie LED do akwarium roślinnego

Jedna. Diody kupisz na ebay

Czyli jedna nitka jeden driver? A i jeszcze jedno: na baniak szer 90 wys 35 gl 30 cm mniej wiecej ile ledów?

Tak.Podłączając równolegle spada moc.Przy diodach 350mA żeby podłączyć dwie nitki potrzebujesz driver 700mA itd.

Przy diodach 350mA żeby podłączyć dwie nitki potrzebujesz driver 700mA itd.

Czuję smród spalenizny

Jeżeli nie masz pojęcia o czym piszemy to odpuść.

Autor pytał sie o podłączenie diod równolegle.I taka otrzymał odpowiedz.Według prawa Kirchhoffa prąd sie rozłoży po równo jeżeli Vf diody będzie takie same.

Jeżeli chłodzenie będzie odpowiednie, na 700mA tak szybko się nie spalą, a do podłączenia do zasilacza 1050mA trzeba 3 nitek, więc musiałyby paść dwie. Nie wiem jak w ogóle mogłaby paść dioda przy poprawnym montażu, odpowiednim podejściu do tematu chłodzenia. U mnie diody za 1zł prześwieciły już rok i świecą sobie spokojnie dalej.
Ale to tylko przy użyciu odpowiedniej pasty itd. Poza tym spalcie sobie jedną diodę i zobaczcie jak ona pracuje po uszkodzeniu rdzenia, bo pracuje Ja sobie wysterowałem na jedną moc 4W, praktycznie bez chłodzenia bazę star z diodą, poświeciła chwilę i padła. Jednakże przy podłączeniu znów na 1W dioda lekko świeciła. Druga sprawa jest taka, że przy powszechnie używanych zasilaczach 350mA faktyczna moc na diodzie to 1,2W - wielokrotnie to sprawdzałem. Na 300mA dopiero mniej więcej diody pracują z mocą 1W.
Pozdrawiam.

3.4vx 350mA = 1,19W.Masz racje. Ja cree 1500mA podkręciłem stabilnie do 2,5A Przy łączeniu równoległym diody muszą byc na takie same napięcie,bo inaczej więcej prądu dostanie ta ,która ma napięcie przewodzenia mniejsze. Diody rożnie sie zachowują po uszkodzeniu.czasami sobie mrugają ,czasami wybuchną(to jest fajne ).Raz przewodzą innym razem przerywają obwód.Ja osobiście nie jestem za łączeniem równoległym,ale nie można powiedzieć ze sie nie da.Większość tych modułów jest łączona równolegle-szeregowo.

Panowie

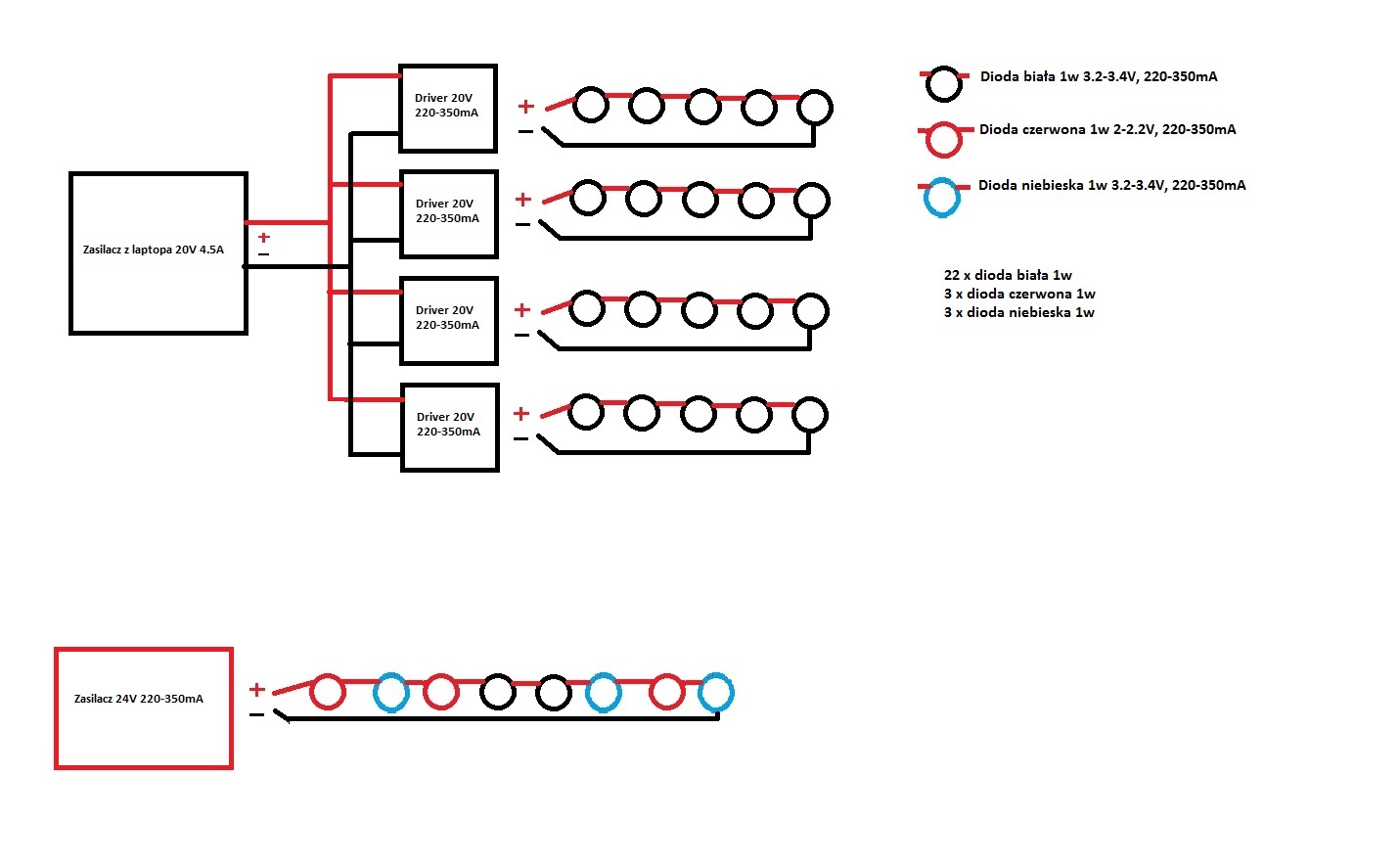

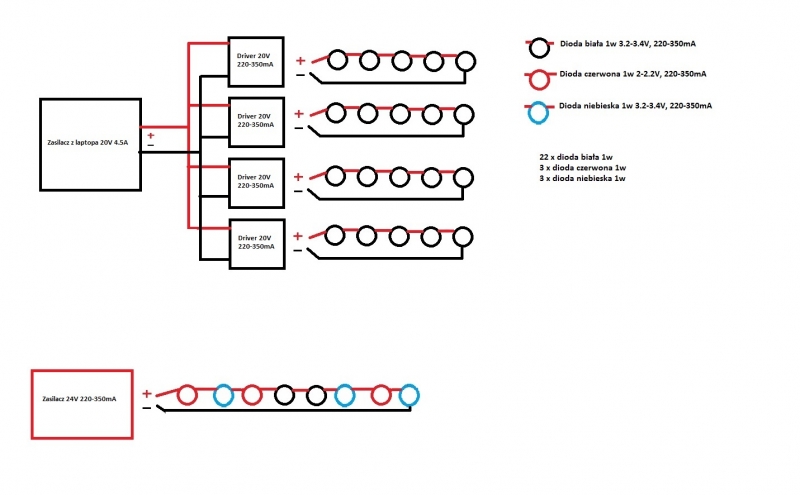

Potrzebuję fachową poradę odnośnie zasilaczy/driverów. Chodzi o to, by lampę zasilić jak najniższym kosztem, minimalna cena podzespołów bardzo ważna . Mam w posiadaniu zasilacz taki jak na zdjęciu, myślałem żeby użyć go w moim projekcie LED. Można by połączyć kilka driverów równolegle tak by zasilały po 5 diód 3.2-3.4 volt kilka voltów zostanie na sam driver, w razie wypalenia diody łatwiej będzie o zlokalizowanie. Pasmo dla roślin podłączyłbym na osobnym zasilaczu, służyłoby również do wstępnego zapalania akwarium tak by nie było szoku w baniaku od nagłego światła. Czy dobrze rozrysowałem schemat? Trochę poczytałem, ale zielony jestem w tym temacie, więc mogłem głupoty stworzyć. Macie jakieś inne rozwiązanie tego zasilania, lepsze a przede wszystkim tańsze? Podajcie, namiary na jakiś fajny sklep z driverami/zasilaczami.

Dzięki

Rysunek masz ok.Trzeba by tylko moc policzyć ,czy zasilacz wytrzyma.Drivery kupisz na allegro sztuka 7,2 zl.poszukaj firmy Dareltek.Masz na nich możliwość ściemniania np:potencjometrem lub PWM.
Najtaniej podłącz po 6 diod w szeregu bezpośrednio do zasilacza.Powinno być akurat:) To ciekawostka nie polecam.

Najtaniej podłącz po 6 diod w szeregu bezpośrednio do zasilacza.Powinno być akurat:) To ciekawostka nie polecam.

Najtaniej a jednocześnie jeszcze w miarę bezpiecznie to zrobić driver LM317+rezystor 3.6 Ohm - co da 347mA

Fajne belki tworzycie:-) ja w miarę możliwości wzmocniłem stockowe 18W t8 10000k w ledy COB. 5* 5W 6000-6400K 4* 5W 3300K i 2* 5W 4000K. Sprzedawca podawał parametry ludów jako 15-17V 300mA ~500lm. Podpięte pod 15V zasilacze. Świeci super.
Pięć zimnych to pierwszy mód partyzantka na frytki...drugi z sześcioma modułami na poxipol. Płaskowniki w obu przypadkach bardzo ciepłe co świadczy o tym, że temperatura jest dobrze oddawana.

Witam wszystkich forumowiczów akwarystów!

Jestem akwarysta hobbysta z wieloletnim doświadczeniem w akwarystyce. Zawsze stosowałem jako oświetlenie tylko i wyłącznie świetlówki począwszy od najprostszych do aktualnych T5.

W ostatnim czasie zdecydowałem się na experyment by zastosować w mojej standardowej pokrywie oświetlenie oparte na diodach LED. Do mojego baniaka 112 l użyłem 10 modułów LED z diodami 5630. Są to moduły firmy Samsung „4-LED 5630” http://allegro.pl/samsung...5060729840.html sa bardzo cienkie, każdy moduł zawiera 4 diody SMD 5630, który emituje bardzo intensywny strumień świetlny równy 170 lumenów. Nowy moduł z diodami 5630 w porównaniu do starszych typów diod np. 5050/5060 gdzie dany moduł emitował tylko 56 lumenów wypada super. Moduł posiada aluminiowe PCB by ciepło było odprowadzane we właściwy sposób zapewniając długą żywotność oraz taśmę dwustronna do montażu. Moduł jest w pełni wodoodporny (IP65) wymaga bezpiecznego zasilania 12V, pobór mocy to 2,5W, żywotność do 70 000h, kąt świecenia 120°. U siebie zastosowałem 10 takich modułów każdy po 2,5W czyli całkowity pobór mocy to 25W. Użyłem 5 szt. o barwie białej ciepłej (temp. koloru = 3100 K) oraz o barwie białej zimnej (temp. kolory = 6700 K) na przemian. Musze przyznać, że efekt wizualny jest niesamowity! Wcześniej stosowałem dwie świetlówki roślinna oraz białą każda po 18W (T5) ale teraz jest dużo jaśniej w akwarium! Całe dno jest extra doświetlone nie ma stref ciemnych ale najważniejsze jest to, że rośliny rosną jak szalone i co tydzień musze akwarium przerywać bo zarosło by tak, żeby nic nie było widać! Zaczęły nawet rosnąć rośliny, które tylko wegetowały w moim akwarium np. Bakopa, która jest bardzo wymagająca i potrzebuje dużo światła. Nurzaniec olbrzymi i śrubowy ma przyrosty dzienne ok 7 cm, tak dla wyobraźni. Jestem bardzo zadowolony z mojego experymentu ledowego i na pewno nie wrócę do świetlówek, które trzeba raz na rok wymienić i ponosić dodatkowe koszty. Jeden moduł kosztował 7 PLN plus zasilacz 25 PLN czyli kosz do baniaka 112 l wraz z przesyłka wyniósł 110PLN. Na chwile obecną moduły przykleiłem bezpośrednio do pokrywy plastikowej czyli są na wysokości nad tafla ok 7 cm i w ogóle się nie przegrzewają temp. w miejscu zamontowania pojedynczego modułu to ok 35° także jest w porządku a max temp. ich pracy to 80°. Podłączenie jest banalne i same korzyści finansowe oraz wizualneJ. Powiem szczerze, że zastanawiam się nad redukcją dwóch modułów z uwagi na zbyt duży przyrost roślin co dało by tylko 20W (8 szt.).



Cały czas zastanawiam się nad właściwym doborem ile takich modułów LED powinno się stosować na litr wody. W moim przypadku na chwile obecna wychodzi 0,22W/l i jest super! Standardowo dla świetlówek dobiera się ilość watów na litr i przyjęte jest co najmniej 0,5 W/l. Wywnioskowałem, że ten warunek został ustalony w wyniku długoletnich doświadczeń wszystkich akwarystów.



Musimy pamiętać, że skuteczność świetlna świetlówek jest dużo mniejsza od modułów LED z uwagi na kąt padania. Dla świetlówek jest on 360° gdzie sprawność znacznie spada z uwagi na straty, akwaryści stosują odbłyśniki tip.. a dla ledów jest tylko 120° i na sprawności nie traci się nic, gdyż cały strumień świetlny jest kierowany prosto w dół do wody. Dlatego dla ledów nie jest adekwatne stosowanie warunku 0,5 W/l! Ledy maja dużo większą penetracje słupa wody (więcej światła dociera do dna) co zaobserwowałem u mnie.

W związku z tym z mojego doświadczalnego oświetlenia czyli zastosowanych 10 modułów o mocy 2,5W o jasności 170 lumenów, widać że 0,22 W/l jest wystarczająca. Zająłem się jeszcze kwestia aby wyliczyć ilość luxów na powierzchnie baniaka i tak: najpierw wyliczyłem aktualna ilość luxow (lm/m2) i tę wyliczona wartość luxow chce zachować dla różnych powierzchni akwariów. Należy pamiętać, że nie została jednak uwzględniona głębokość akwarium.



Wniosek nasuwa się tylko jeden, będę cały czas experymentować i zakładam, że również w przeciągu kilku najbliższych lat, akwaryści również dojdą do jakichś sensownych wniosków ustalając właściwy dobór oświetlenia LED, czy to ilości watów na litr bądź luxow albo lumenow w odniesieniu do wymaganej pojemności akwarium.



Mam zamiar również zrobić ledy do baniaczka 250l o innej głębokość oraz zastosuje je także do 25l także o innych głębokości i czas pokaże.



Sądzę, że ma to sens bo u mnie rośliny PIĘKNIE rosną, uważam, że trzeba przecierać szlaki dla innych akwarystów i nie sugerować się że świetlówki są najlepsze co nie jest prawda!


Podsumowując, taniej, lepiej i przyjemniej:)


Powodzenia!

No większość z nas juz doszła do tego ,ze diody to przyszłość jak i teraźniejszość.Proponuje spróbować zrobić oświetlenie na diodach o większej mocy.Diody 5630 sa raczej mikrej mocy i do większego akwarium ciężko sensownie cos wymyślić.Co do ilosci W/L to pewnie długo nie dojdziemy ile tego trzeba ze względu na stosowanie diod o rożnej barwie.Pewnie inaczej rośliny zareagują na samo 6500K, a inaczej jak sie pomiesza kolory.No i jeszcze w jakiej proporcji.Z tego co widzę to większość idzie raczej w światło białe z minimalnym dodatkiem diod kolorowych.Ja wręcz przeciwnie.Kto ma racje długo do tego nie dojdziemy.

grzeniu 73 napisał(a):No większość z nas juz doszła do tego ,ze diody to przyszłość jak i teraźniejszość.Proponuje spróbować zrobić oświetlenie na diodach o większej mocy.Diody 5630 sa raczej mikrej mocy i do większego akwarium ciężko sensownie cos wymyślić.Co do ilosci W/L to pewnie długo nie dojdziemy ile tego trzeba ze względu na stosowanie diod o rożnej barwie.Pewnie inaczej rośliny zareagują na samo 6500K, a inaczej jak sie pomiesza kolory.No i jeszcze w jakiej proporcji.Z tego co widzę to większość idzie raczej w światło białe z minimalnym dodatkiem diod kolorowych.Ja wręcz przeciwnie.Kto ma racje długo do tego nie dojdziemy.

Te diody po prostu mają mniejszą skuteczność (około 68 lm/W) od diód CREE, ale mają za to kilka zalet. Łatwy montaż, możliwość użycia dużej ilości modułów (lub podzielenie na kilka obwodów), pewność działania, nie grzeją się dość mocno, i pewny efekt w zbiorniku.

Co do zbiornika 250l, to pewnie trzeba by było zastosować ponad 50 takich modułów i jakoś je rozmieścić na "belce" i tutaj już trzeba nieźle pokombinować (3 x 17-20 modułów), ale jest to możliwe do wykonania. Efekt będzie taki sam jak w mniejszym zbiorniku.

Jak kto lubi. Cos mi sie jednak wydaje ze wciągnęliśmy sie w utajniona kryptoreklamę Pana funflik. Moduł za 7 zl
Czyli 1W kosztuje 3,5zl o duzo mniejszej wydajności.Na baniaku 250L różnica będzie bardzo duza.Czy to jest opłacalne niech każdy sobie sam oceni.

Do kolegi lafer

To masz coś nie tak z przewodzeniem ciepła. U mnie mała lampa 12x1W + 2x2RB na radiatorze P3698 20x15cm pod diodę pasta termo E1,pod bazę klej termo AG, podłączone równolegle 4x4 i po kilku godzinach bardzo ciepła

Posypuje głowę popiołem.
Przy zastosowaniu drivera (prosty ale działa - LM317+rezystor) i przy prądzie 337mA blacha nagrzewa się dość mocno - przynajmniej wiadomo, że klej epoksydowy przenosi ciepło bo dioda od strony soczewki zimna.
Przelicznik to 25cm2/diodę.

Do kolegi grzeniu, zapewniam cie ze nic nie reklamuje! Po prostu dziele sie swym doswiadczeniem i co zastosowalem. B
bo to jest forum i chyba temu sluzy,..... Rozumie, ze nie posiadasz oswietlenia LED SKORO uwazasz, ze ledy sa mniej wydajne.

Posiadam,posiadam a gdzie ja napisałem ,ze Ledy sa mniej wydajne? Po prostu te moduły sa bardzo nie opłacalne.Ten post wygląda na super reklamę i tyle.jak sie myle to sorry.
