Oświetlenie do 340l

Witam, potrzebuje zmienić oświetlenie w akwarium 340l. Zastanawiam się nad dwoma opcjami.
Zrobieniem samemu belki na power led epistar 1W. Według kalkulator wyszło mi około 91 diod.
Druga opcja to zakup gotowych belek.

W obu przypadkach potrzebował bym porady w kwestii.

Przy wariancie power led:
- czym to zasilić (ma być 91 diod łacznie jakieś 310V i 350mA)
- posiada ktoś jakiś schemat jak to połaczyc żeby nie stosować tak dużego zasilacza.
- czy ta opcja się w ogóle jeszcze opłaca?

Przy wariancie zakupu belki:
- jakie polecacie balki lub belkę do 800 ewentualnie 900zł

Akwarium ma wymiary 135cm x 50cm x 50cm do tego 6cm podloża. Rośliny to lotosy, trochę mchu, glosstigma, duży Heniek.

djtomek9992 napisał(a):W...
Przy wariancie power led:
- czym to zasilić (ma być 91 diod łacznie jakieś 310V i 350mA)
- posiada ktoś jakiś schemat jak to połaczyc żeby nie stosować tak dużego zasilacza.
- czy ta opcja się w ogóle jeszcze opłaca?

Przy wariancie zakupu belki:
- jakie polecacie balki lub belkę do 800 ewentualnie 900zł

Akwarium ma wymiary 135cm x 50cm x 50cm do tego 6cm podloża. Rośliny to lotosy, trochę mchu, glosstigma, duży Heniek.

Czy się opłaca ? zależy jak na to spojrzysz
1. w kwestiach finansowych małe beleczki to lepiej kupić - szkoda zachodu . W Twoim przypadku koszty komponentów z całą pewnością wyniosą mniej . Dodatkowo, zwykle belki DIY są robione z pewnym nadmiarem i są (że tak to ujmę ) skalowalne . Dochodzi nakład pracy . jeśli sprawi Ci tą odrobinę satysfakcji mozna tego nie liczyć . Tak więc sie opłaca
2. Akwarium zwykle ma wyglądać i jeśli nie masz jakiegoś zaplecza do mjsterkowania ZWYKLE gotowe lampy są po prostu ładne/ładniejsze więc z tego punktu oceniając : nie opłaca się

Przy tych roślinach które planujesz nie potrzebujesz wypasionego oświetlenia więc wyżej przedstawiony argument ad dużego światłanie nie istnieje ale ponieważ starujesz z niskiego poziomu być może własnie skalowalność typowa dla DIY jest warta rozważenia .
Słowem na dwoje babka wróżyła - zalezy co planujesz na zaś .

Dodatkow , sposób w jaki odnosisz sie do kwestii konstrukcyjnych skłania mnie nieśmiało aby doradzać gotowe rozwiązanie - ale jestem facetem więc intuicja może mnie zawodzić

Jeśli chodzi o kwestie konstrukcyjne to na spokojnie do zrobienia. Mam czas i miejsce na to. Nie jestem elektrykiem ale jakieś tam pojęcie mam. Robiłem do tego akwarium oświetlenie z pasków LED aluminiowych i działa już 7lat. Ale niestety diody już się ewidentnie "kończą" i na zrobienie trawnika to nie starczy.

Bardziej chodzi mi o fakt, czy ktoś już na forum robił taką belkę i posiada schemat i sprawdzone źródło z materiałem (zasilacze, diody).

Na tym forum znajdziesz co najmniej kilkanaście relacji . Zacznij od przejrzenia forum

Przeszukałem i 80% tego co znalazłem, to relacje z niedziałającymi zdjęciami i linkami. Nie liczę już g.. burz, na temat czyjegoś zbiornika zamiast pomocy w budowie lampy.

Trochę przesadzasz (chyba )
masz tutaj relację z budowy od zera z rozważaniami na tematy chyba wszystkie . https://www.roslinyakwariowe.pl/dyskusj ... 81838.html

Ponadto przedstawiłem przykłady 3 różnych ale prostych konstrukcji .
Pamiętam jeszcze kilka ale nie chce mi sie szukać .

Niezależnie od wszystkiego aby zacząć jakąkolwiek dyskusjęcvzy też zaserwować garść porad warto by wiedzieć o czym będziemy radzić .
Więc (jeśli to ma być DIY) jakieś założenia na początek , jakaś koncepcja - choćby ogólna ...

Planuje zrobić belkę z profilu aluminiowego 1200mm x 160mm x 3mm. Na nim diody power LED :

moc - 1W
napięcie pracy - 3.0V - 3.4V
prąd - 350mA
chip - Epistar ES-CABLV45P

Będzie około 117 diod łączenie 400V i prąd 350mA.

Myślałem nad połączeniem szeregowym pod 4 zasilacze 80-120v 350mA.

Diody na belce rozłożone co 5cmx5cm

1.- jeśli chcesz zasilać diody takim napięciem to jest to owszem mozliwe ale wówczas nie potrzebujesz żadnego zasilacza. Wystarczy mostek prostowniczy i odpowiedni ogranicznik prądu .
Takie rozwiązanie będzie charakteryzowało sie prostotą układu elektrycznego oraz wysoka sprawnością .
I tyle zalet. Do wad nalezy zaliczyć konieczność starannego montażu a także trzeba mieć świadomość że uszkodzenie pojedyńczej diody wyłacza całą belkę.

2.- Oczwiście masz świadomość że podane parametry nie będą występowały łącznie a długotrwała praca z mocą maksymalną doprowadzi do przedwczesnego zużycia diod a także (zanim to nastąpi) radykalnie obniżasz sprawność ukłądu ?

3.- sterowanie tym wprawdzie mozliwe ale obarczone dodatkowymi problemami - no chyba że sterowanie będzie on/off

4.- Policzyłeś/oszacowałeś temperaturę tego profilu w takiej konstrukcji?

Celowo w innym poście.

Moim zdaniem powineneś w sposób istotny ograniczyć napięcie zasilania do 24 lub 35V a diody odpowienio pogrupować w szeregi które następnie połaczysz równolegle do wspólnego zsilacza .
Taki zabieg wygeneruje następujące zalety :
- napięcie bezpieczne
- uszkodzenie pojedyńczej diody powoduje wyłaczenie jednej sekcji
- możliwość sterowania mocą lampy (względnie łatwe)
- przy zastosowaniu wielu rodzajów diod możesz je pogrupować w/g widma i tym sposobem otrzymasz możliwość regulacji nie tylko mocy ale i widma

Inne zagadnienia do zdecydowania to :
- rodzaj diod (np czy na pewno 1W)
- parametry zasilania (z pewnością nie będzie to 350mA a w szczególności nie przy takich napieciach przewodzenia )
- sposób ustalenia/stabilizacji prądu diod
- dobranie widma

Sterowanie planowałem on/off.

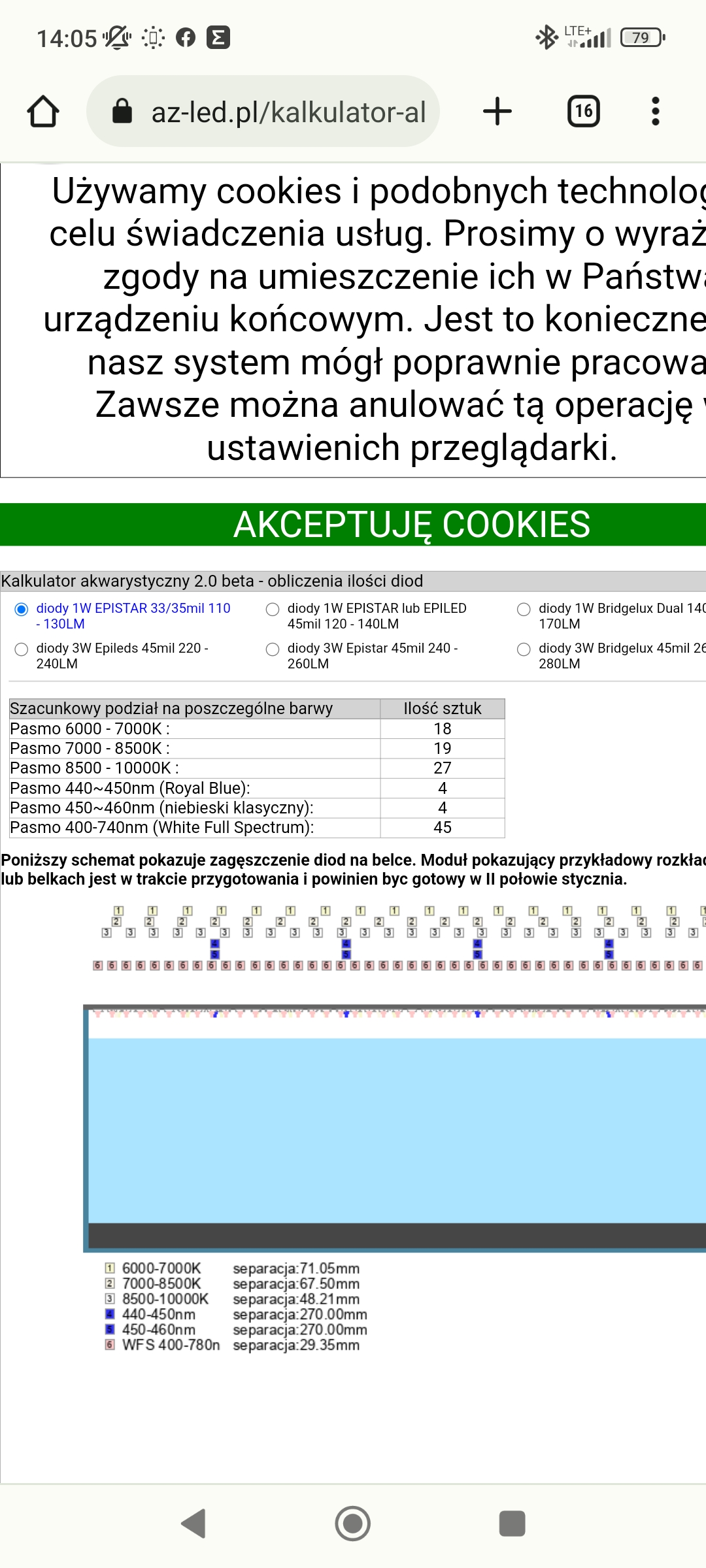

Co do widma korzystałem z kalkulatora
https://az-led.pl/kalkulator-allegro-diody/

Pomyślałem to co napisałeś i stwierdzam, że użyje diod 3w o barwie:
6k-7k x 8szt.
7k-8,5k x 9szt.
9,5k-10k x 12szt.
R. Blue x 2szt.
Blue x 2szt.
WFS x 18szt.

Pogrupuje wszystko szeregowo i podłącze równolegle.

Łącznie 51 diod o mocy 153w.
Zamiast 400v będzie to ok. 184V i prąd 700am.

Mogę zastosować zasilacz o mniejszym prądzie ?

Nie rozumiem tej koncepcji. Wszystko mieszasz albo ja nie nadązam

djtomek9992 napisał(a):Sterowanie planowałem on/off.

Co do widma korzystałem z kalkulatora
https://az-led.pl/kalkulator-allegro-diody/

Pomyślałem to co napisałeś i stwierdzam, że użyje diod 3w o barwie:
6k-7k x 8szt.
7k-8,5k x 9szt.
9,5k-10k x 12szt.
R. Blue x 2szt.
Blue x 2szt.
WFS x 18szt.

Pogrupuje wszystko szeregowo i podłącze równolegle.

Łącznie 51 diod o mocy 153w.
Zamiast 400v będzie to ok. 184V i prąd 700am.

Mogę zastosować zasilacz o mniejszym prądzie ?

A uzasadnisz taki dobór diod czym się kierowałeś po za tym bieda kalkulatorem .
Bo według mnie ten dobór diod (pasm ) jest z czapy totalnie

akwaAmator napisał(a):A uzasadnisz taki dobór diod czym się kierowałeś po za tym bieda kalkulatorem .
Bo według mnie ten dobór diod (pasm ) jest z czapy totalnie

A co proponujesz ?

Na temat WFS czytałem i chciałem je zastosować ze względu na zielone pasmo. Po za tym to sugerowałem się właśnie tym kalkulatorem.

Hultaj napisał(a):Nie rozumiem tej koncepcji. Wszystko mieszasz albo ja nie nadązam

Zmieniłem koncepcje z 1W diod na 3W diody. Napisałem jakie diody chciałbym zastosować.
Jakie diody polecasz w jakim układzie?

djtomek9992 napisał(a):

akwaAmator napisał(a):A uzasadnisz taki dobór diod czym się kierowałeś po za tym bieda kalkulatorem .
Bo według mnie ten dobór diod (pasm ) jest z czapy totalnie

A co proponujesz ?

Na temat WFS czytałem i chciałem je zastosować ze względu na zielone pasmo. Po za tym to sugerowałem się właśnie tym kalkulatorem.

Proponuję zapoznać się z charakterystyka tych diod czyli jakie pasmo dają .
Bo jak na razie to wygląda na to że chcesz mieć wszystko co na rynku jest wrzyciles do jed ego wora zamieszałeś i wybrałeś z każdego po kilka sztuk.

Jak dobrze rozumiem to ma to być belka z regulacją x kanałów każdy osobno regulowany.

To nie rozumiem co tu robią diody wfs /FS.

Jak dajesz 8500,6500 i jeszcze 10k i do tego wisienki w postaci dwóch Rb

Co te dwie diony mają ci dać?



Powiem tak widziałem już kilka belek robionych na wzór z tego kalkulatora, na forum też kilka takich powstało .
Efekt zawsze był taki sam że belki były modyfikowane po 1-2miesiacy lub trafiały w kat za szafa.

Jeśli to ma być belka regulowana na wzór wrgb to podstawa są diody 6500k i tych powinno być 45-55%
Do tego dokładasz odpowiednią ilość diod czerwonych i niebieskich oraz zielonych.

Z takiego zestawienia po rzeź regulacje miksujesz sobie kolory i robisz płat ( 8500k)

Zadne diody 10k nie. Są ci potrzebe w tym zestawieniu ani FS czy wfs.

Jak chcesz FS to rezygnujesz z niebieskich i czerwonych , dajesz 6500+ FS w odpowiednich proporcjach

Przy wfs dajesz je same bez (6500,8500,rb,rr)
Bo jak sama nazwa tej diody mówi full spectrum daje pełen zakres.

Zrobisz jak uważasz ale, przemysł to trzy razy.

djtomek9992 napisał(a):

Hultaj napisał(a):Nie rozumiem tej koncepcji. Wszystko mieszasz albo ja nie nadązam

Zmieniłem koncepcje z 1W diod na 3W diody. Napisałem jakie diody chciałbym zastosować.
Jakie diody polecasz w jakim układzie?

1. oszacuj / ustal moc jaka lampa ma dysponować (świecić)
2. ustal w jakie funkcje lampa ma być wyposażona (ściemnienie /programowanie/ załączenie oddzielnych sekcji czy tylko on/off) . Te ustalenia będą b. ważne ad palety układu zasilania
3. na podstawie pk1 i 2 nalezy ustalić liczbę diod
4. na podstawie pkt3 i 2 ustalić rodzaj (kolor, temp barwową )
reszta będzie wynikiem w/w ustaleń

Ok, dając np. 6,5k i FS też trzymać te proporcje 55% 6500?
Na belkę 134cm dawać je co 36cm² w 3 rzędach, żeby każdy rząd miał oddzielne zasilanie? Oczywiście szeregowo porobił bym sekcje w tych rzędach, żeby jedna sekcja miała ok 36V i podłącze równolegle pod zasilacz.
Nie chcę bawić się w rezystory oporniki itp. bo się na tym nie znam. Chyba że, ktoś ma schemat jak to wszystko lutować i jakie kupić żeby było dobrze.

Jeszcze jedna kwestia, to czy 3W diody będą lepsze niż te 1W z pierwszej wersji.

Wyliczyłem że będę potrzebował 46 diod 6,5k i 35 diod FS 3w 700mA. Czy 81sztuk wystarczy na to akwarium?

Zrealizuj to co wyżej napisąłem i to w takiej kolejności - inaczej rozmowa sie nie sklei

cyt.:" Jeszcze jedna kwestia, to czy 3W diody będą lepsze niż te 1W z pierwszej wersji."
A to zalezy co zamierzasz osiągnąć oraz jak to chesz zasilać itp

ps.
jak liczysz moc lampy i ilośc diod to nie liczą że dioda 1W to 1W a tymbardziej dioda 3W to 3W
I znowu tutaj potrzebna jest odpowidź z mojej listy pytań podstawowych

Jeżeli sie nie znasz (jak piszesz ) na opornikach driverach itp oraz jeśli nie zalezy Ci na żadnych dodatkowych funkcjach to proponuję najprostsze rozwiązanie :

diody WFS 1W w odpowiedniej ilości zasilone z zasilaczy np takich : https://allegro.pl/oferta/driver-led-36 ... 7032233b74

liczac jeden zasilacz na ok30 diod .

W zalezności od zapotrzebowania na światło zuzyjesz 3 lub 4 takie zasilacze i zainstalujesz 84 do 124 diody 1 W podzielone na 3 lub 4 sekcje w zależności od ostatecznej ilości zasilaczy

lub bardziej zaawansowane :
2 takie zasilacze https://allegro.pl/oferta/zasilacz-led- ... 2946520620 i diody 3W

Hultaj napisał(a):
1. oszacuj / ustal moc jaka lampa ma dysponować (świecić)
2. ustal w jakie funkcje lampa ma być wyposażona (ściemnienie /programowanie/ załączenie oddzielnych sekcji czy tylko on/off) . Te ustalenia będą b. ważne ad palety układu zasilania
3. na podstawie pk1 i 2 nalezy ustalić liczbę diod
4. na podstawie pkt3 i 2 ustalić rodzaj (kolor, temp barwową )
reszta będzie wynikiem w/w ustaleń

Ad 1. Moc oświetlenia zakładam na ok. 220W-240W
Ad 2. Lampa ma posiadać możliwość wyłączenia konkretnego rzędu lub sekcji diod. Chciałem to uzyskać za pomocą 3 driverów.
Ad 3. Na tej podstawie wyliczyłem 81 diod 3w . Łącznie 219W
Ad 4. Tu mam problem, ale sugerując się wcześniejszą odpowiedzią i tym, co znalazłem na forum chciałbym zastosować rozwiązanie 6,5k (46szt) i FS (35szt).

No nareszcie zaczynasz mówić ludzkim głosem

Ad. 1
sądze że to za dużo mniej więcej o połowe chyba że to ma być HT turbo z wymagajacymi roslinami CO2 itd.
Ale jezeli rzeczywiście zamierzasz taką moc zainstalować na tym profilu to bedzie ciepło oj wręcz gorąco
Możesz zweryfikować ten plan przyjmując max ok. 5,5W/dm2 radiatora płaskiego (tego profila) .
Czyli dla profila 16cm szerokiego :
21,6x1,6 x 5,5 = ok 120W


Ad.2 OK. spoko

Ad.3 81 diod 3W to realnie 180W . Zastosowałbym 3 lub 4 zasilacze tak jak wyżej napisałem . Pewnie zastosowałbym diody 3W w miejsce 1W licząc je jako 1 W . Będą mniej obciążone cieplnie i nie wdajac sie w szczegóły dobrze im to zrobi

Ad.4 może być lecz dobre rezultaty uzyskuje sie uzupełniając światło białe (tutaj 6500K) niewielkim udziałem diod ciepłych i zimnych (np 3500K i 8-10tys K ) chodzi z grubsza o wyrównanie charakterystyki barwowej . Oczywiście nie4 jest to niezbędne ale z mojego doświadczenia wynika że pożądane .
Ale to zostawmy na koniec

Hultaj napisał(a):No nareszcie zaczynasz mówić ludzkim głosem

Ad. 1
sądze że to za dużo mniej więcej o połowe chyba że to ma być HT turbo z wymagajacymi roslinami CO2 itd.
Ale jezeli rzeczywiście zamierzasz taką moc zainstalować na tym profilu to bedzie ciepło oj wręcz gorąco
Możesz zweryfikować ten plan przyjmując max ok. 5,5W/dm2 radiatora płaskiego (tego profila) .
Czyli dla profila 16cm szerokiego :
21,6x1,6 x 5,5 = ok 120W


Ad.2 OK. spoko

Ad.3 81 diod 3W to realnie 180W . Zastosowałbym 3 lub 4 zasilacze tak jak wyżej napisałem . Pewnie zastosowałbym diody 3W w miejsce 1W licząc je jako 1 W . Będą mniej obciążone cieplnie i nie wdajac sie w szczegóły dobrze im to zrobi

Ad.4 może być lecz dobre rezultaty uzyskuje sie uzupełniając światło białe (tutaj 6500K) niewielkim udziałem diod ciepłych i zimnych (np 3500K i 8-10tys K ) chodzi z grubsza o wyrównanie charakterystyki barwowej . Oczywiście nie4 jest to niezbędne ale z mojego doświadczenia wynika że pożądane .
Ale to zostawmy na koniec

Ad 1. Nie będzie tam niewiadomo jakich roślin, ale trawnik z pravuli chciał bym mieć. W tym celu zastosuje chyba soczewki 90° żeby światło padało na dno akwarium zamiast rozpraszać się na pokój.
Czyli jak napisałeś w p.3 81diod 3W to realnie 180W więc taka ilość może zostać? Dodam do tego wentylatory komputerowe w razie za dużego ciepła.

Ad 3. Mówisz o 3 -4 zasilaczach z pierwszej aukcji czy z drugiej?

tak 3W dioda to w rzeczywistości 2 z kawałkiem . Ja zwykle przyjmuję 2,2W na diodę .

Jednak w pierwszej aukcji masz przykładowy zasilacz stałoprądowy 350mA i bez względu jakich diod użyjesz i tak będziesz miał 1W.
I jesli użyjesz diod 1w będą one pracowały na max a jeśli 3W to ok 50% .
Czyli do obliczeń mocy ca. przyjmujesz 1W tak czy inaczej .

Z tego wunikać powinno że stosujesz 3 takie zasilacze i 90diod co daje 90W lub 4 zasilacze i 120 diod co daje oczywiście 120W
Wprawdzie te zasilacze umożliwiają zasilenie więcej diod niż 30 ale nie jestem pewien jak to wpłynie na długowieczność tych zasilaczy praca z mocą max

Gdzieś czytałem, że ktoś eksperymentował z zasilaczem 350mA i podłączał 1W i 3W diody. Wyszło na to że te 3W dawały słabsze światło niż te 1W.

Reasumując, będę potrzebował 90diod i połączyć je będę musiał pod 3 zasilacze 350mA po 30szt na każdy.

Czy drivery na aliexpresie 30x3W 600mA też dadzą radę? Podejrzewam, że nie dają takiego prądu jak piszą, więc diody też nie będą pracowały pod pełnym obciążeniem.

Kwestia barwy to jaki układ proponujesz ? 55% 6,5k + 45% FS czy zamiast FS mieszać jak pisałeś i dać np. połowę 3,5k i połowę 10k?

djtomek9992 napisał(a):Kwestia barwy to jaki układ proponujesz ? 55% 6,5k + 45% FS czy zamiast FS mieszać jak pisałeś i dać np. połowę 3,5k i połowę 10k?

Nie licz na to ze z barwą trafisz za pierwszym razem ...
CO do układu z czasów jak sam jeszcze robiłem takie belki dla siebie to 3:1 (6500+FS) wychodzi najlepiej wizualnie .

Przy 2:1 za różowo , rośliny też nie najlepiej reagowały .Ale wiem ze niektórzy lubią takie różowe światło gdzie rośliny zielone są nawet różowe
