Oświetlenie do 30x30x35

Liczba wyświetleń: 19484·Odpowiedzi: 91
Wybór modelu lampy i konfiguracja ustawień. Pomysły na rozbudowę fabrycznych pokryw.
Ten wątek jest zablokowany. Nie możesz w nim pisać ani edytować postów. Utwórz nowy wątek
Pokaż najnowszy post
Zaloguj się, aby zmienić widok
mateuszurad Krzeszyce
Posty: 480·Na forum od: 09 gru 2013, 23:12

09 wrz 2015, 11:03 Re: Oświetlenie do 30x30x35  (#21)

09 wrz 2015, 11:03 ·#21
Zauważyłem,że są Kondensatory 47uf 250v,400v,50V...
Jaki wybrać?
Wydaje mi się taki do pasowany do zasilacza czyli 35V ale nie jestem pewny.
mateuszurad ●
Ranga: Stały bywalec
Posty: 480
Dołączył: 09 gru 2013, 23:12
Miasto: Krzeszyce
Góra
Avatar użytkownika
pietach Wschowa
Posty: 2127·Na forum od: 14 maja 2014, 12:00

09 wrz 2015, 11:08 Re: Oświetlenie do 30x30x35  (#22)

09 wrz 2015, 11:08 ·#22
Sprzedający te driverki ma również pozostałe części - zapytaj czy by ci skompletował.
Kondensator musi być przynajmniej na te 35V.
Avatar użytkownika
pietach ●
Ranga: Z dużym doświadczeniem
Posty: 2127
Dołączył: 14 maja 2014, 12:00
Miasto: Wschowa
Góra
mateuszurad Krzeszyce
Posty: 480·Na forum od: 09 gru 2013, 23:12

10 wrz 2015, 06:42 Re: Oświetlenie do 30x30x35  (#23)

10 wrz 2015, 06:42 ·#23
Części zakupione,jak przyjdą to będę coś kombinować ;)
mateuszurad ●
Ranga: Stały bywalec
Posty: 480
Dołączył: 09 gru 2013, 23:12
Miasto: Krzeszyce
Góra
Polecamy zakupy w sklepie forumowym
mateuszurad Krzeszyce
Posty: 480·Na forum od: 09 gru 2013, 23:12

14 wrz 2015, 15:32 Re: Oświetlenie do 30x30x35  (#24)

14 wrz 2015, 15:32 ·#24
To teraz jeszcze pytanie jak wpiąć się teraz potencjometrem w obwód? Są trzy nóżki i która gdzie ma być?
mateuszurad ●
Ranga: Stały bywalec
Posty: 480
Dołączył: 09 gru 2013, 23:12
Miasto: Krzeszyce
Góra
Avatar użytkownika
matu Gdańsk
Posty: 3539·Na forum od: 13 paź 2012, 23:17

14 wrz 2015, 18:16 Re: Oświetlenie do 30x30x35  (#25)

14 wrz 2015, 18:16 ·#25
1 - to jest "sygnał wyjściowy" na schemacie posiada strzałkę, 2 i 3 to są oba końce potencjometru.
Avatar użytkownika
matu ●
Ranga: Z dużym doświadczeniem
Posty: 3539
Dołączył: 13 paź 2012, 23:17
Miasto: Gdańsk
Góra
mateuszurad Krzeszyce
Posty: 480·Na forum od: 09 gru 2013, 23:12

14 wrz 2015, 21:08 Re: Oświetlenie do 30x30x35  (#26)

14 wrz 2015, 21:08 ·#26
Tylko pod co sygnał wyjściowy podpiąć?
mateuszurad ●
Ranga: Stały bywalec
Posty: 480
Dołączył: 09 gru 2013, 23:12
Miasto: Krzeszyce
Góra
Avatar użytkownika
matu Gdańsk
Posty: 3539·Na forum od: 13 paź 2012, 23:17

14 wrz 2015, 21:44 Re: Oświetlenie do 30x30x35  (#27)

14 wrz 2015, 21:44 ·#27
Robisz regulator z postu 18 ?


Avatar użytkownika
matu ●
Ranga: Z dużym doświadczeniem
Posty: 3539
Dołączył: 13 paź 2012, 23:17
Miasto: Gdańsk
Góra
mateuszurad Krzeszyce
Posty: 480·Na forum od: 09 gru 2013, 23:12

14 wrz 2015, 21:52 Re: Oświetlenie do 30x30x35  (#28)

14 wrz 2015, 21:52 ·#28
Nie zrozumiałeś mnie. To wiem jak podłączyć. Pietach poradził mi zamiast R2 dać potencjometr montażowy i tego właśnie nie wiem jak wpiąć.
mateuszurad ●
Ranga: Stały bywalec
Posty: 480
Dołączył: 09 gru 2013, 23:12
Miasto: Krzeszyce
Góra
Avatar użytkownika
matu Gdańsk
Posty: 3539·Na forum od: 13 paź 2012, 23:17

14 wrz 2015, 21:57 Re: Oświetlenie do 30x30x35  (#29)

14 wrz 2015, 21:57 ·#29

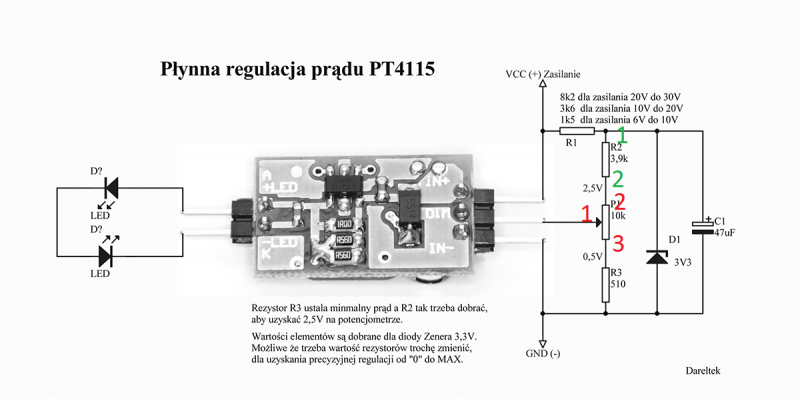

OK, to na zielono.

3 - nie podłączona do niczego




Wstępnie pin 1 (pokrętło) ustaw na pozycję przy pinie 3 by rezystancja była największa, potem jak już uruchomisz i będziesz dokonywał regulacji to możesz go przestawić.
Avatar użytkownika
matu ●
Ranga: Z dużym doświadczeniem
Posty: 3539
Dołączył: 13 paź 2012, 23:17
Miasto: Gdańsk
Góra
mateuszurad Krzeszyce
Posty: 480·Na forum od: 09 gru 2013, 23:12

14 wrz 2015, 22:43 Re: Oświetlenie do 30x30x35  (#30)

14 wrz 2015, 22:43 ·#30
Ok, dzięki za pomoc ale to już jutro. Mam nadzieje,że zadziała.
mateuszurad ●
Ranga: Stały bywalec
Posty: 480
Dołączył: 09 gru 2013, 23:12
Miasto: Krzeszyce
Góra
mateuszurad Krzeszyce
Posty: 480·Na forum od: 09 gru 2013, 23:12

15 wrz 2015, 09:00 Re: Oświetlenie do 30x30x35  (#31)

15 wrz 2015, 09:00 ·#31
Wszystko podłączone i darowałem sobie dodatkowy potencjometr, a diody świecą pełną mocą i nie reagują na potencjometr P1.
mateuszurad ●
Ranga: Stały bywalec
Posty: 480
Dołączył: 09 gru 2013, 23:12
Miasto: Krzeszyce
Góra
Avatar użytkownika
pietach Wschowa
Posty: 2127·Na forum od: 14 maja 2014, 12:00

15 wrz 2015, 09:26 Re: Oświetlenie do 30x30x35  (#32)

15 wrz 2015, 09:26 ·#32
Pokaż na foto co tam polutowałeś.
Jaki masz zasilacz.
Jak połączyłeś diody w sekcje.
Avatar użytkownika
pietach ●
Ranga: Z dużym doświadczeniem
Posty: 2127
Dołączył: 14 maja 2014, 12:00
Miasto: Wschowa
Góra
mateuszurad Krzeszyce
Posty: 480·Na forum od: 09 gru 2013, 23:12

15 wrz 2015, 09:45 Re: Oświetlenie do 30x30x35  (#33)

15 wrz 2015, 09:45 ·#33
Podłączam pod zasilacz 24V 1.1A.
Diody podłączyłem na próbę dwie szeregowo
mateuszurad ●
Ranga: Stały bywalec
Posty: 480
Dołączył: 09 gru 2013, 23:12
Miasto: Krzeszyce
Góra
Avatar użytkownika
pietach Wschowa
Posty: 2127·Na forum od: 14 maja 2014, 12:00

15 wrz 2015, 09:53 Re: Oświetlenie do 30x30x35  (#34)

15 wrz 2015, 09:53 ·#34
Podłącz szeregowo 6szt lub 7szt i pokaż fotkę tego "pająka" co polutowałeś.
Avatar użytkownika
pietach ●
Ranga: Z dużym doświadczeniem
Posty: 2127
Dołączył: 14 maja 2014, 12:00
Miasto: Wschowa
Góra
mateuszurad Krzeszyce
Posty: 480·Na forum od: 09 gru 2013, 23:12

15 wrz 2015, 10:49 Re: Oświetlenie do 30x30x35  (#35)

15 wrz 2015, 10:49 ·#35
Rozrysowałem podłączenie. Ze zdjęcia nie idzie się połapać co i jak.
mateuszurad ●
Ranga: Stały bywalec
Posty: 480
Dołączył: 09 gru 2013, 23:12
Miasto: Krzeszyce
Góra
Polecamy zakupy w sklepie forumowym
Avatar użytkownika
pietach Wschowa
Posty: 2127·Na forum od: 14 maja 2014, 12:00

15 wrz 2015, 11:27 Re: Oświetlenie do 30x30x35  (#36)

15 wrz 2015, 11:27 ·#36
dioda zenera odwrotnie - końcówka z paskiem do plusa
oraz popełniłem błąd przy rysowaniu. :mrgreen:
Poniżej poprawnie:

Na twoim schemacie to tak:
Avatar użytkownika
pietach ●
Ranga: Z dużym doświadczeniem
Posty: 2127
Dołączył: 14 maja 2014, 12:00
Miasto: Wschowa
Góra
mateuszurad Krzeszyce
Posty: 480·Na forum od: 09 gru 2013, 23:12

15 wrz 2015, 11:43 Re: Oświetlenie do 30x30x35  (#37)

15 wrz 2015, 11:43 ·#37
A jak wpiąć zamiast R2 potencjometr montażwy, króra nóżka gdzie mysi być?

Wysłane z mojego GT-S7710 przy użyciu Tapatalka
mateuszurad ●
Ranga: Stały bywalec
Posty: 480
Dołączył: 09 gru 2013, 23:12
Miasto: Krzeszyce
Góra
Avatar użytkownika
pietach Wschowa
Posty: 2127·Na forum od: 14 maja 2014, 12:00

15 wrz 2015, 12:26 Re: Oświetlenie do 30x30x35  (#38)

15 wrz 2015, 12:26 ·#38
Patrz post nr 29
Avatar użytkownika
pietach ●
Ranga: Z dużym doświadczeniem
Posty: 2127
Dołączył: 14 maja 2014, 12:00
Miasto: Wschowa
Góra
mateuszurad Krzeszyce
Posty: 480·Na forum od: 09 gru 2013, 23:12

15 wrz 2015, 14:02 Re: Oświetlenie do 30x30x35  (#39)

15 wrz 2015, 14:02 ·#39
Polutowałem wszystko i nadal nic z tego.
A tak to wygląda:
mateuszurad ●
Ranga: Stały bywalec
Posty: 480
Dołączył: 09 gru 2013, 23:12
Miasto: Krzeszyce
Góra
Avatar użytkownika
pietach Wschowa
Posty: 2127·Na forum od: 14 maja 2014, 12:00

15 wrz 2015, 14:38 Re: Oświetlenie do 30x30x35  (#40)

15 wrz 2015, 14:38 ·#40
Słabo widać na zdjęciu ale przypadkiem rezystor R3 (zielony, brązowy, żółty) to 510 k Ohm?
Powinien być 510 Ohm (zielony, brązowy, brązowy)
Avatar użytkownika
pietach ●
Ranga: Z dużym doświadczeniem
Posty: 2127
Dołączył: 14 maja 2014, 12:00
Miasto: Wschowa
Góra
