Jesteś tutaj: Serwis Forum Technika Oświetlenie


Drukarka 3D



Dobór oświetlenia do akwarium. Lampy, świetlówki, diody LED. + nowy temat

02 lut 2022, 20:12 Drukarka 3D  (#1)

Pękają mi nóżki do lampy stojącej nad akwarium. Lampa alu dość ciężka, nogi plastikowe, niestety przy różnych porządkach w zbiorniku odruchowo opierałem się na lampie, a ma już ona swoje lata.

PYTANIE:
Jak się zabrać do zlecenia wydrukowania nóg na drukarce 3D?
Lampa ma dwie podpórki (nogi) symetryczne lewą-prawą, z tym że jedna strona jest mocniej popękana.
Jak się robi dokumentację do wydruku 3D?
Pomiarami, czy foto i dalej do obróbki półautomatycznej programem?
To co się da zrobiłbym sam, żeby mniej zawracać głowę komuś z drukarką.

Alternatywa to inne nowe nóżki, z tym że typowe podpórki z pleksi nie pasowałyby, gdyż lampa po bokach (w bocznych ściankach, te boki są z plastiku) ma otwory wentylacyjne, które to otwory takie pleksi by zakryło.

Moga być również podpórki z drutu, jeśli znajdę takie o szerokości (rozstawie drutów) 16-18 cm (szerokość lampy to 25 cm).




j666
Aktywny użytkownik

Posty: 609
Dołączył: 12 gru 2007, 17:07
Miasto: W-wa [NW]

02 lut 2022, 21:24 Re: Drukarka 3D  (#2)

Do wykonania dokumentacji potrzebne są zdjęcia, podobne do rzutów rysunku technicznego. Następnie szkic z wymiarami. Na podstawie takich info można ocenić jaką drogą trzeba pójść ( druk 3D, czy też obróbka CNC, lub laser)
Zrób zdjęcia i wrzuć tutaj .



El Grey
Poznaje temat

Posty: 122
Dołączył: 19 kwi 2004, 10:02
Miasto: Łódź

03 lut 2022, 00:03 Re: Drukarka 3D  (#3)

El Grey napisał(a):Zrób zdjęcia i wrzuć tutaj.
Na szybko dam linki do archiwum tutejszego sklepu, gdzie widać te podpory boczne (nóżki) - mają kształt zdecydowanie 3D, projektant chyba się zapatrzył na poroże angielskiego jelenia :wink::

https://sklep.roslinyakwariowe.pl/arcadia-luminare-60cm-swietlowki-gratis-p-4308.html
https://sklep.roslinyakwariowe.pl/lampa-arcadia-luminare-120cm-swietlowki-gratis-p-4317.html

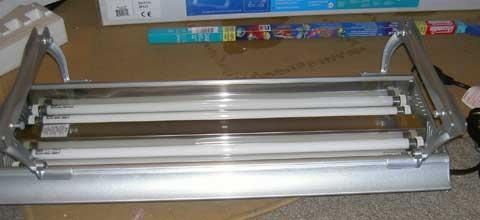

Tu podobna oprawa (na podłodze do góry nóżkami):
arcadia 4*t5 complete




j666
Aktywny użytkownik

Posty: 609
Dołączył: 12 gru 2007, 17:07
Miasto: W-wa [NW]

03 lut 2022, 07:42 Re: Drukarka 3D  (#4)

No to tu trzeba kogoś, kto zrobi projekt z natury, najlepiej jeszcze jak go uprości i dopiero do druku.



El Grey
Poznaje temat

Posty: 122
Dołączył: 19 kwi 2004, 10:02
Miasto: Łódź

03 lut 2022, 11:55 Re: Drukarka 3D  (#5)

Powiem ci tak mam drukarkę 3d i rzeczywiście te nóżki musiał by ci ktoś to wymodelować i uprościć, samemu ciężko to zrobić, ale w mojej opini to trochę słaby pomysł wydruki 3d nie są zbyt trwałe. Jak nie ma innego wyjścia to ewentualnie możesz wydrukować najlepiej zapasowym zestawem jak się zepsują to najwyżej zmienisz.



Karol P
Poznaje temat

Posty: 95
Dołączył: 09 lip 2021, 18:25

03 lut 2022, 11:59 Re: Drukarka 3D  (#6)

jeszcze możesz zobaczyć na thingiverse może będzie jakiś pasujący projekt. Jeśli coś znajdziesz to go wysyłasz osobie która ma ci wydrukować i po problemie.



Karol P
Poznaje temat

Posty: 95
Dołączył: 09 lip 2021, 18:25

03 lut 2022, 12:24 Re: Drukarka 3D  (#7)

Znalazłem coś takiego ,ale pewnie nie będzie pasować https://www.thingiverse.com/thing:4252644
Wydaje mi się ,że coś w tym stylu by było dość trwałe i łatwe do zaprojektowania



Karol P
Poznaje temat

Posty: 95
Dołączył: 09 lip 2021, 18:25

03 lut 2022, 18:51 Re: Drukarka 3D  (#8)

Karol P napisał(a):Powiem ci tak mam drukarkę 3d i rzeczywiście te nóżki musiał by ci ktoś to wymodelować i uprościć, samemu ciężko to zrobić, ale w mojej opini to trochę słaby pomysł wydruki 3d nie są zbyt trwałe. Jak nie ma innego wyjścia to ewentualnie możesz wydrukować najlepiej zapasowym zestawem jak się zepsują to najwyżej zmienisz.


Dlaczego wydruki nie są wytrzymałe? Jeśli ma się słabo skonfigurowany sprzęt może i tak, z doświadczenia powiem że wydruki są zaskakująco trwałe. U mnie wydrukowane donice na zewnątrz słońce, deszcz, śnieg i zwykłe PLA trwa, nie wyblakło nie kruszy się trwa... ponad 2 lata.
Ja stosuje druki w akwarystce też działa (puszki przelewowe, nogi do lamp, wieszaki na wszelkiego rodzaju osprzęt itp) choć owszem wole wykonać części na przykład z PC na obrabiarce CNC



El Grey
Poznaje temat

Posty: 122
Dołączył: 19 kwi 2004, 10:02
Miasto: Łódź

03 lut 2022, 18:56 Re: Drukarka 3D  (#9)

Zapytam jeszcze szkło ma wymiar? Lampa długość?
Dodatkowo może zrezygnować z nóg i podwiesić lampę?



El Grey
Poznaje temat

Posty: 122
Dołączył: 19 kwi 2004, 10:02
Miasto: Łódź

03 lut 2022, 19:01 Re: Drukarka 3D  (#10)

Poszukaj firmy, co zrobi skan 3d i puści na drukarkę. Elementy są naprawdę trwałe. Mam zrobione zamienniki progów błotnika w accordzie i jest mega świetny materiał.
Pozdrawiam,
Marek


Avatar użytkownika

cob_ra
Stały bywalec

Posty: 397
Dołączył: 01 sie 2013, 23:21
Miasto: Skierniewice

03 lut 2022, 19:48 Re: Drukarka 3D  (#11)

El Grey napisał(a):Zapytam jeszcze szkło ma wymiar? Lampa długość?
80 cm. Kiedyś u mnie wisiała i nie jest to stabilne rozwiązanie, przede wszystkim z uwagi na gruby kabel który ciągnie lampę, gdzie chce. Wówczas miałem nad akwa nadproże, więc linki miały sensowną długość (w nadproże w kołki wkręciłem dwa haczyki okrągłe, przez które przepuściłem aluminiową rurkę, i dopiero do tej rurki podwieszałem linki lampy, co pozwalało na precyzyjną regulację położenia lewo-prawo), obecnie jest sufit wysoko, w ścianie nie chcę wiercić bo zapewne nie docelowe miejsce.
Oprócz podrzuconego przez Karola przykładu projektu 3D dla Odyssea:
Odyssea 3D

Odyssea DualPro 2x39W

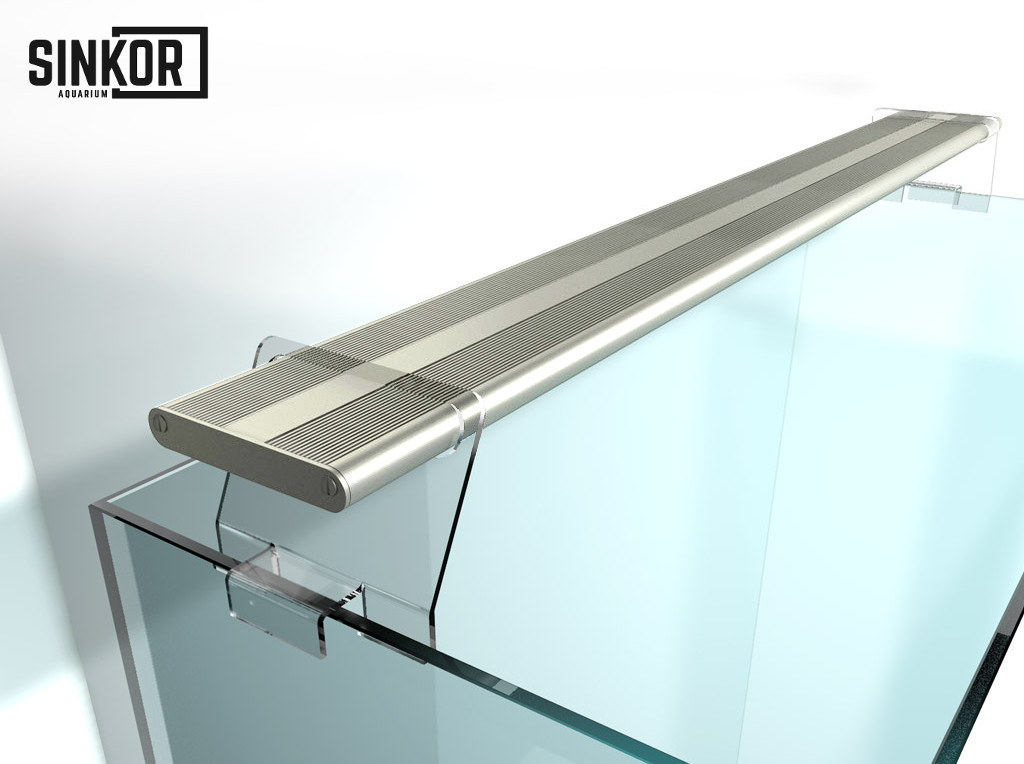

fajne (esetyczne, nie rzucające się w oczy) są także podpórki dla lamp Sinkor (w sensie pomysłu, trzeba by wyciąć kształt odpowiedni do własnej oprawy):
Sinkor

- choć nie rozumiem, jak są dopasowane do grubości szyby?
Jak byście podeszli do wycięcia i wygięcia podobnego kształtu?




j666
Aktywny użytkownik

Posty: 609
Dołączył: 12 gru 2007, 17:07
Miasto: W-wa [NW]

03 lut 2022, 20:21 Re: Drukarka 3D  (#12)

Może być PET ekstrudowane z poliestru termoplastycznego A-PET.
Pozdrawiam,
Marek


Avatar użytkownika

cob_ra
Stały bywalec

Posty: 397
Dołączył: 01 sie 2013, 23:21
Miasto: Skierniewice

03 lut 2022, 20:48 Re: Drukarka 3D  (#13)

Te od Sinkora są z cienkiego PMMA formowanego termicznie... Mam teraz właśnie taką lampę do modernizacji bo są mało stabilne na cienkim szkle (będę robił do niej nogi z PC 4mm)

A jaka jest długość lampy dokładnie, bo myślę że można iść w stronę prostych podpór jeśli lampa ma wymiar zbiornika.



El Grey
Poznaje temat

Posty: 122
Dołączył: 19 kwi 2004, 10:02
Miasto: Łódź

04 lut 2022, 17:48 Re: Drukarka 3D  (#14)

El Grey napisał(a):można iść w stronę prostych podpór jeśli lampa ma wymiar zbiornika.
Też o tym myślę (np. o adaptacji jakichś gotowych podpór sklepowych / z ali), z tym że nie mogę zakrywać "czoła" lampy, bo są tam szczeliny wentylacyjne (na obydwu końcach oprawy).
Oprawa ma dokładnie długość zbiornika 80 cm.
Podpory Sinkor mają zaletę niemal groszowej ceny.




j666
Aktywny użytkownik

Posty: 609
Dołączył: 12 gru 2007, 17:07
Miasto: W-wa [NW]

05 lut 2022, 16:31 Re: Drukarka 3D  (#15)

Można w takim układzie wykonać całkowicie od nowa podpory z PC (poliwęglan) Musisz tylko zrobić dobrej jakości zdjęcie boku lampy. dokładnie zmierzyć rozstaw śrub trzymających panele boczne, określić jak wysoko oprawa ma być podniesiona nad zbiornik i jakiej jest grubości szkło.



El Grey
Poznaje temat

Posty: 122
Dołączył: 19 kwi 2004, 10:02
Miasto: Łódź
