[DIY] Lampka led,17,5l homemade

MediaX

Czy te płytki z diodami to muszę przykręcać? Czy nie można ich przykleić?

Dzejson90

Można je przykleić na klej termoprzewodzacy, jak zależy ci na wykorzystaniu tych diod do innego projektu to polecam przykręcić, moje 4 stare diody które przykleiłem teraz żadna siła, bez uszkodzenia diod, ich nie oderwie.
Według mnie lepiej przykręcić i dać pastę niż kleić. Powiedzmy że są tanie te chińczyki ale przy większej ilości sztuk robi się ładna kwota i np. mi zależało aby moc je kiedyś wykorzystać do innego projektu lampy. Mnie , w wyżej pokazanej lampie, diody kosztowały ponad 60zł. Jak jesteś troszkę uzdolniony manualnie a po twojej lampce widać że jesteś, i zależy ci aby projekt był zrobiony porządnie jedź do castoramy. Kup śrubki M3 , gwintownik M3 i do tego wiertło 2.5mm. Wkrętarkę na aku pewnie w domu masz więc tylko zasilacz kupić, radiator lub profil "U" aluminiowy o szerokości 2cm i lecisz z tym

Pozostaje tylko kwesta estetyczna, diody i chłodzenie są pewnej wielkości a chłodzenie swój gabaryt musi mieć aby oddawało ciepło i tu jest dylemat pogodzenia tych gabarytów i estetyki lampy

Sam rozmyślam nad zrobieniem lampy do mojej 80tki aby była estetyczna i w miarę możliwości jak najcieńsza. Jak projekt zrealizuję to pewnie temat się pojawi w dziale DIY ale nie tak prędko

MediaX

Możliwości troszkę mam lecz kosztów nie chcę ponosić dużych. Nie wiem jaki jest u Ciebie przelicznik ale u mnie 6 diod po 3w w barwie 4szt 6500 i 2 mocniejszej wystarczą więc dużego koszta nie będzie. Co do profilu U nie będę kupował gdyż mam stary zasilacz od kompa który mogę równie tak samo wykorzystać. Dla tego też pytam o klej gdyż kręcić w takiej cienkiej blaszce jaka jest w profilu U czy też obudowie zasilacza jest ciężko a poza tym jak to będzie wystawało potem to będzie brzydko wyglądać.

Kwestia zasilania czy kupując 6 ledów o 3w zasilaniu muszę do nich kupić jakiś sterownik?

Dzejson90

Nie, jak planujesz 6szt diod 3W o barwie 36500K to spadek napięcia na jednej jest równy jej napięciu zasilania czyli 3,5V. Jeżeli połączysz je w szeregu to 6x3,5=21V. prąd który popłynie przez wszystkie to 700mA. Wiec szukaj zasilacza około 24V i prądzie wyjściowym 700mA. Polecam ci ten zasilacz - Mean Well APC-16-700.

MediaX

A jak podłącze równolegle to coś zmieni?
Przepraszam za laickie pytania ale nie siedzę w elektryce.

Dzejson90

Nadają się tylko do tych zasilaczy będziesz musiał zastosować drivery które ograniczą prąd wyjściowy do 700mA.
Jeden ma 1.1A a drugi 825mA. 6 diod podłączysz spokojnie od ten jeden zasilacz co ma wyjściu 32V i 825mA.
Diody połącz w szereg i zastosuj driver. Czyli + z zasilacza na + wejścia drivera, + wyjscia drivera na + diody, - od diody na + kolejnej diody i aż w w końcu - z diody na - wyjscia drivera, i - wejscia drivera laczysz z - zasilacza. Czyli musisz dokupić tylko driver na 700mA i 6 diod + klej , wyjdzie cię to w granicach niecałych 50zł, jak znajdziesz sprzedawce co będzie miał i driver i diody, nie powinno byc problemu, to jeszcze mniej zapłacisz bo 1x przesyłka.

MediaX

Dziękuję za bardzo jasny opis:)

Lecz kupując u jednego dostawcy diody i drivery który obsługuje max 3 ledy po 3W jestem zmuszony kupić 2 sterowniki i podłączając je tak jak Ty mówisz wyjdzie mi mniej więcej takie coś.
Czy dobrze myślę?

Dzejson90

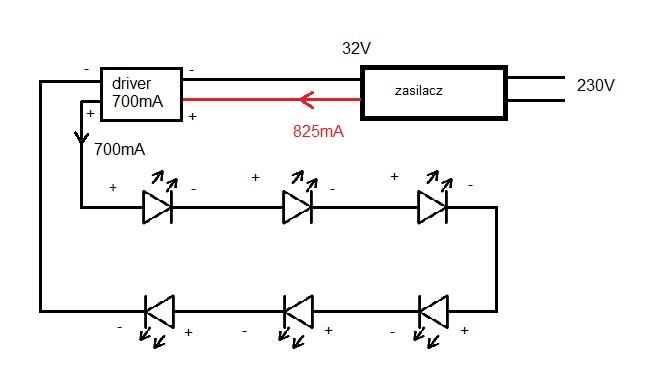

Źle mnie zrozumiałeś, niepotrzebnie dzielisz prąd z zasilacza na 2. Tak to powinno wyglądać:

MediaX

Zrozumialem Ciebie doskonale:-) tylko taki driver co ja znalazlem w specyfikacji mial napisane id 1 do 3 ledow o mocy 3W. Wiec wiecej niz 3 ledy nie moge do niego podlaczyc...chyba, ze masz na oku inny driver i bys byl mily ewentualnie na priv udostepnic stronke?

MediaX

Witam. Po dłuższej nie obecności podnoszę temat

Nie było mnie ale to nie znaczy, że odpuściłem:) z tego co znalazłem w domu i dostałem od znajomych udało mi się skonstruować taką lampeczkę do akwa

Wymiarów nie znam:) ale pasuje do mojego akwa:0
Wykonana z drewnianych listewek polakierowanych czarnym lakierem w sprayu

pokrywka zrobiona z białej rurki kanalizacyjnej bo taką miałem:) i wyłożona folią śniadaniową. przymocowane dwie oprawki ceramiczne by się od oprawek nie grzały ale to chyba mało daje tylko waga się zwiększyła no i dwie żarówki philipsa 8W z barwą 6500k o łącznej mocy 16W co daje 0.9W w odległości jakies 11-12 cm od tafli wody:)

Efekt?
Jest

eleocharis parvula ruszyła:) ale nie tylko i ona...glony też

Obrazek
