DIY : Reaktor CO2 do bimbrowni

[derfalon ●]

W związku ze zmiana aranżacji zbiornika na bardziej roślinny dopadła mnie konieczność zmontowania jakiegoś sprzętu do podawania CO2 do baniaka. Co prawda rośliny nie jakies bardzo wymagające ale zawsze lepiej podawac CO2 niż nie podawać. W tej chwili w akwarium 112l są:
Ludwigia ovalifolia
Cardamine lyrata
Hygrophilia thailand
Hygrophilia Siamensis
Cryptocoryne becketii
Mech jawajsk
Subwassertang
i Ze względów finansowych jako źródło gazu wybór padł na bimbrownię a że kiedyś już to rozwiązanie testowałem to sprawa wydawała się jasna i prosta. OK gaz już jest teraz wystarczy go podać do baniaka i tu zaczynają się schody. Wiadomo sposobów co nie miara, ale nie tak łatwo cos wybrać.
Kostka lipowa wymaga "jakiegoś" ciśnienia do pracy a z bimbrowni to gaz co dzień ma inne.
Dzwon to jednak troszkę za mała wydajność.
Sklepowe reaktory to cenowo chwilowo odpadają.
I tak zrodził się pomysł samoróbki z tego co pod ręką. W skład reaktora weszły:
-filtr mikro z aquaszuta
-miarka kuchenna 250ml
-wężyk do napowietrzacza
-wąż 12/16
-zaworek przeciwzwrotny
-opaski, przyssawki, gumka od ołówka

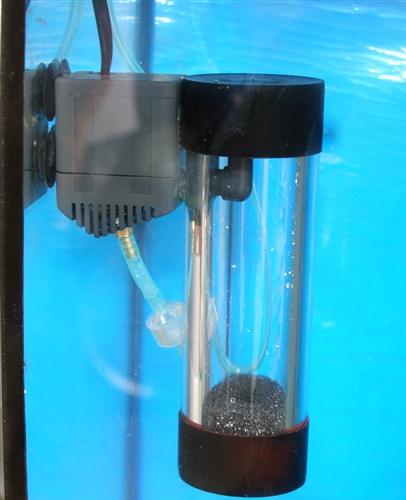

Wyszło cos takiego


Oczywiście można zrobić lepiej i ładniej ale to na razie wersja beta

Idea jest prosta filtr pompuje wodę do dzwonu wprawiając ja w ruch wirowy (wąż wprowadzono stycznie do obwodu dzwonu). Gaz podawany jest do dyszy filtra i w ten sposób rozbity na mniejsze bąble wpada do dzwonu. Woda porusza się spirala w dół a gaz razem z nią. W przypadku zbyt dużego "wywiewania" gazu poza dzwon można skorzystać z regulacji przepływu filtra tak aby gaz nie uciekał i jednocześnie się mieszał. W najwyższym punkcie dzwonu nawierciłem otwór odpowietrzający. Wiadomo że w końcu jakiś gaz się zbierze i ten otwór ma za zadanie upuścić go jeśli zajdzie taka potrzeba (w czasie pracy zatkany korkiem z gumki od ołówka ).
Pierwsze testy pokazują że urządzenie spełnia swoją funkcje znakomicie. Gaz jest bardzo dobrze rozpuszczany a całość stanowi "samowystarczalne" aktywne źródło CO2 w baniaku.

Jeśli ktoś miałby jakieś sugestie co do konstrukcji i usprawnienia maszynki to będę wdzięczny za uwagi.

[kt65c453 ●]

no makgajwer jutro przerobi to na helikopter

[derfalon ●]

no makgajwer jutro przerobi to na helikopter

Helikopter to był z tego filtra w ubiegłym tygodniu

[Marcin Skiba ●]

Nie jest źle, ważne, by działało
Grunt to pomysłowość
Ja miałem kilka podobnych wynalazków, a koniec końców i tak kupiłem butlę

[derfalon ●]

Ja miałem kilka podobnych wynalazków, a koniec końców i tak kupiłem butlę

Koniec końców pewnie tez kupie ale narazie ze względów finansowych muszę kombinować:)

[bogust ●]

Otwór odpowietrzający u góry nie jest potrzebny. Musi powstać poduszka z co2, która rozpuszcza się pod wpływem ruchu wody. U mnie był problem z zapowietrzaniem się filtra, gdy poduszka gazu była za duża, tzn gaz był poniżej poziomu wirnika. U Ciebie jest dość długa rurka pomiędzy filtrem a pojemnikem więc może ten problem nie wystąpi. Jeżeli wstąpi to trzeba nawiercić otwór na wysokości wlotu wody z filtra. Trochę za niski pojemnik.

[derfalon ●]

Otwór odpowietrzający u góry nie jest potrzebny. Musi powstać poduszka z co2, która rozpuszcza się pod wpływem ruchu wody.

Dlatego jest tam korek gumowy (wiem że na zdjęciu nie ma). A otwór jest tylko po to żeby w razie chęci opróżnienia dzwonu nie trzeba było go odwracać (ot taki ułatwiacz życia)

Trochę za niski pojemnik.

A za niski ze względu na ucieczkę gazu dołem czy z jakiegoś innego? Bo póki co testy pokazują że przy odpowiednio dobranym przepływie bąble dołem nie zwiewają

[bogust ●]

Tak, Chodziło mi o wylatywanie gazu dołem. Żeby rozpuścić gaz do takiego akwa trzeba dać spory przepływ

[derfalon ●]

A może od dołu dać przykładowo gąbkę albo jakąś inną formę "korka" w celu zatrzymania gazu przy maksymalnym przepływie. Widziałem na YT wypełnianie częściowe dzwonów watą filtracyjną albo gąbką i gaz grzecznie zostawał w dzwonie. Jutro przetestuję jak wygląda "ucieczka" gazu dołem przy maksymalnej prędkości wody.

[bogust ●]

Owszem, tylko nikt nie pokazał jak ta gąbka wygląda po dwóch tygodniach. Ona się dość szybko zasyfia

[derfalon ●]

A to będę musiał przetestować parę rozwiązań które w głowie mi się kołatają. Jak będę miał wyniki to podzielę się z kolegami.

[derfalon ●]

Projekt upadł ze względu na zbyt dużą awaryjność (zapowietrzanie filtra itp.). Kończę z tego typu eksperymentami gdyż od dziś jestem dumnym posiadaczem butli wysokociśnieniowej Bimbrownia i reaktor sodowo kwasowy sa fajne ale nic nie przebije wygody butli.

[aquamateo]

podobne rozwiązania jak Twoje są dostępne już od jakiegoś czasu, wystarczy poszukać.

przy butli której jak piszesz jesteś teraz szczęśliwym posiadaczem, też sprawdzają się bardzo dobrze

[derfalon ●]

Narazie mam dyfuzor ze spiekiem ceramicznym ale docelowo będzie reaktor z filtra narurowego montowany na wężu powrotnym do akwarium, więc rozwiązanie pomimo że jest, to już mi nie jest potrzebne. Reaktor diy jest jak najbardziej skuteczny ale wymaga jednostajnego podawania co2. Przy bimbrowni zdarzało się że była bardzo duża produkcja i w dzwonie poziom gazu był tak duży że filtr się potrafił zapowietrzyć. Oczywiście konstrukcja jak najbardziej do dopracowania i polecam bo rozpuszczalność gazu praktycznie 100%. Po prostu aktualnie już nie jest mi potrzebna
