[DIY] Pokrywa PCV + Power Led 160l

krzysiekh

Cześć i czołem.
Powoli zbieram się do postawienia nowego zbiornika (w zasadzie 80% już przygotowane), jednak mam trochę problemów z oświetleniem. Żona zakazała otwartego akwarium, tłumaczenia nie pomagają, więc pokrywa musi być.

Samą pokrywę zrobić to nie problem, jednak mam pod górkę z doborem ilości power ledów jak i ich zasilenia w sposób jaki sobie wymyśliłem.

Generalnie chcę to zbudować na bazie popularnego profilu kasetonowego 160mm, tylko nie wiem czy umieszczając całość w połowie akwarium wszystko będzie dobrze doświetlone. Teoretycznie przy 120st kącie świecenia (rys 1) i wysokości 50mm nad taflą wszystko powinno być mniej więcej oświetlone, jednak czuję, że zarówno z przodu i tyłu może czegoś brakować w odbiorze wizualnym.

Pytanie nr 1: Czy budować na tym profilu 160mm czy też podzielić to na 2x100mm i rozmieścić proporcjonalnie? (w tym przypadku mocno rozważyłbym zmianę profili na blachę alu 3-4mm)

Teraz sprawa numer dwa.
Przeglądałem masę tematów na forum jak i filmy mn-tech na yt i mam dylemat jak to wszystko podłączyć, nie wydając pół wypłaty.

Chciałbym mieć możliwość osobno sterować każdym kolorem (poprzez 3 potencjometry), żeby dopasować sobie mniej więcej intensywność barwy, a także (nieco później, albo i za jednym zamachem) podpiąć wszystko do Arduino w celu ustawienia wschodów i zachodów (jak i wyeliminowania timera wł/wył).

Diody 1W już mam (50szt 6500, 50szt 8500 i 20 FS)

Wg wstępnych wyliczeń potrzebuję
4 x PT4115 (4x9 6500k)
2 x PT4115 (2x9 8500k)
1 x PT4115 (10x FS - ale chyba 10 nie można, więc trzeba uciąć do 9szt)

Ew. zamiast PT4115 użyć LDD-350H 2-52V DC 350mA, wtedy więcej diod w szereg wejdzie (tak mi się wydaje).

Zasilacz mniej więcej wiem jak dobrać.

Problem tylko z wykombinowaniem schematu połączenia wszystkiego do kupy.
Myślę jeszcze nad zastosowaniem Aqma LED controller, ale to też wymaga jakiegoś przemyślenia co do podłączeń.

Czyli pytanie nr. 2 jak to podłączyć, żebym był zadowolony

Będę bardzo wdzięczny za nakierowanie toku myślenia, szczególnie liczę na kolegę @pietach

Dzięki,
Krzysiek

andrzejkowac

Cześć też jestem na etapie planowania czegoś podobnego do twojego projektu .
W temacie belki rozwiązanie zapewne znajdziesz na forum ale ciekawe jak podejść do kwestii chłodzenia belki .Coś takiego będzie pewnie nieźle grzało .Ja tak kombinuję żeby radiator był wysunięty na zewnątrz pokrywy i może nawet dam jakieś wentylatory na górę .techniczne to pewnie by wyszło tylko nie wiem jak z estetyką i .Druga sprawa to jak z otwieraniem pokrywy i dostępem do akwa w czasie sprzątania .Przy zamontowaniu do otwieranej pokrywy będzie po otwarciu raziło w oczy .więc belka raczej pod pokrywą wentylatory można by było dać z tyłu obudowy ale to zwiększy pewnie parowanie i wilgotność w mieszkaniu Temat ciekawy i trudny ale ja mam jeszcze sporo czasu na przemyślenia więc będę z ciekawością śledził twój temat. Ja sobie darowałem sterowanie i moje 72 diody podzielę na 4x18 sztuk na driverach 300mA zapalane bedą na zwykłym wyłączniku czasowym po dwa rzędy

krzysiekh

Plan jest taki, żeby dało się to przesunąć np. na tył a pozostałe elementy z PCV zdjąć i tyle.

Co do odprowadzania ciepła, raczej będzie radiator licował się z pokrywą od góry, oglądać będę to tylko ja, więc nie ma źle. Ew będzie poniżej pokrywy, a w samej pokrywie wentylator wdmuchujący powietrze przez wyfrezowane otwory (i analogicznie drugi zestaw to wypuszczania powietrza).

Wojtekxxx9

Ja swoje power LED wyrzuciłem. Włożyłem 8520 na sztywnym radiatorze. I Macrandra ma kolor krwi, czego przy 18FS nie było.
Dodatkowo sterowanie aquma przez irf520 co zaoszczędziło dużo miejsca

krzysiekh

Wojtekxxx9 napisał(a):Ja swoje power LED wyrzuciłem. Włożyłem 8520 na sztywnym radiatorze. I Macrandra ma kolor krwi, czego przy 18FS nie było.
Dodatkowo sterowanie aquma przez irf520 co zaoszczędziło dużo miejsca

Wiesz jak jest

każdy musi sprawdzić, inna sprawa, że kasa na diody już dawno poszła.

pietach

Będę bardzo wdzięczny za nakierowanie toku myślenia, szczególnie liczę na kolegę @pietach

Wieczorem przysiądę nad tym.
Jaki planujesz zasilacz, że robisz szeregi z 9 diod?

Wojtekxxx9

32v HP pewnie

krzysiekh

pietach napisał(a):
Będę bardzo wdzięczny za nakierowanie toku myślenia, szczególnie liczę na kolegę @pietach

Wieczorem przysiądę nad tym.
Jaki planujesz zasilacz, że robisz szeregi z 9 diod?

Dzięki wielkie.

Myślałem o zasilaczu z Xboxa 360, ale on ma tylko 12V więc nici z pomysłu.

Po nocnych poszukiwaniach widziałem dość sporo połączeń, typu driver LDD-1500HW i na nim szeregi 8 diod połączone równolegle (4-5 linii) na zasilaniu 32V (chociaż to tak na styk mniej więcej), tylko nie wiem jak z bezpieczeństwem całego układu jak jeden szereg szlag trafi.

pietach

Im więcej szeregów tym bezpieczniej.
No bo masz 1500mA i 5 szeregów więc wychodzi po 300mA na szereg.
Pada jeden szereg i masz wtedy 1500mA podzielone na 4 = 375mA na szereg więc spokojnie, od takiego prądu diody nie padają.
Nawet jak padną 2 szeregi to masz 1500/3= 500mA na szereg.
1W/350mA przepalają się (nie wszystkie i nie od razu) przy około 800mA - sprawdzałem.

Najwygodniej to zasilacz 24V typowy taki tzw. modułowy.

krzysiekh

No tak

załapałem wczoraj o co z tym chodzi, fizyka dość dawno była i człowiek musiał mózg rozruszać.

Tylko przy 24V to by było maksymalnie 6 diod w szeregu, co robi całość trochę droższą konstrukcją.
Patrzyłem też na driver Darelteka 5A, ale chyba już nie można go kupić (bynajmniej ja nie znalazłem), ale ogarnąłby wszystkie 6500k, resztę na PT4115. No i kabli trochę mniej.

Całość po dłuższym czytaniu raczej będzie śmigać na AqmaLED, bez potencjometrów. Po co sobie życie komplikować, chociaż koszt wzrośnie dość mocno.

Chyba, że da się na "dzień dobry" zrobić z potencjometrami, ale później podpiąć do tego AqmaLed.

Do tego jeszcze nie doszedłem z wiedzą

pietach

Na jednym PT4115 można "ogarnąć" 3 szeregi - 1050mA.
Regulacja potencjometrem banalnie prosta.
Potencjometr 10k (dla każdego PT4115) oraz układ LM7805 (jeden na całość)
Jak kupisz zasilacz modułowy 24V to one mają regulację napięcia i można podkręcić na 26V i wtedy bez problemu 7 diod w szeregu a nawet przy 27V to i spokojnie 8 diod w szeregu.
Licz 3.2V na diodę i około 1.5 - 2V zapasu dla PT4115.

krzysiekh

Dzięki za podpowiedzi.
Narysowałem "schemat" lampy z 3 potencjometrami (nie jestem pewien czy dobrze połączyłem te dwa drivery z jednym potencjometrem regulującym 6500k).

Teoretycznie powinno działać.

Teraz w momencie jak zachce mi się zmienić potencjometry na Aqma LED control to wywalam potencjometry i LM7805 a DIMM podpinam do odpowiednich pinów na płytce i powinno działać, tak?

pietach

Niestety nie udało się, czasu zabrakło na rysowanie.
Ale widzę, że sam już ogarniasz temat.
Schemat masz poprawny.
Aby z PT4115 wyciągnąć 1050mA musisz pozmieniać rezystory.
Dla poprawy chłodzenia przykleić kawałek blaszki aluminiowej lub mały radiator.

Bez problemu odpinasz potencjometr i wpinasz sygnał z Arduino pod pin DIMM.

Co do ilości diod i mocy.
Cóż... tu nie ma jednego dokładnego wyznacznika.
Przyjąć z minimalnym zapasem i regulować na podstawie obserwacji.
Bez soczewek to tak w okolicach 40lm/litr a z soczewkami wystarczy mniej tylko wtedy jest mniej równomiernie oświetlone akwarium bo jest mniej diod.
Trochę nieekonomiczne ale dać tyle samo diod tylko zmniejszyć ich moc.

krzysiekh

Dzięki po raz kolejny

Co do modyfikacji drivera, to nie trafi go szlag? Jeśli nie, to czy mógłbyś podpowiedzieć co i jak tak przelutować.

Radiator to na płytkę od spodu przez podkład silikonowy, czy na któryś element? mam trochę takich płaskich ze starych płyt głównych, to chyba się nada.

Co do ilości diod, to chyba wystarczy, bo nie będzie w akwarium jakiegoś wielkiego buszu, głównie microsoria, anubiasy i kryptokoryny (coś jak u kolegi w temacie, tylko większe https://roslinyakwariowe.pl/dyskusj ... 71031.html )

pietach

Ogólnie scalak ten jest na maksymalny prąd 1200mA.
Ale trzeba mu zapewnić dobre chłodzenie.
Gdy drivery będą w zasilaczu to pewnie będzie tam jakiś wentylator i to już będzie udogodnienie.
Ostatnio zacząłem sam robić te drivery i moje nie są takie ładne ale są na jednej stronie PCB i łatwiej je przykleić gdzieś w lampie.
Aby zwiększyć prąd wymienić trzeba te małe rezystory.
Na około 1000mA ja daję 2szt 0.3 Ohm i 1szt 0.27 Ohm (kupiłem specjalnie takie wartości)
Prąd liczy się ze wzoru I=0.1/R
Jeśli dasz 3szt 0.3 Ohm to wyjdzie rezystancja 0.1 Ohm a to będzie 0.1/0.1 = 1A
dlatego ja daję 1szt 0.27 Ohm żeby było minimalnie poniżej 0.1 Ohm (np. 0.096 = 1041mA)

Radiator to jakiś kawałek alu przyklejony bezpośrednio na układ scalony.

Utul

Radiator taki jak na foto powyżej, nie większy jak 9x9mm.
Bo ciężko z placem, a i o zwarcie nietrudno

krzysiekh

No to wiem już chyba wszystko co potrzeba.
Teraz trzeba naruszyć zasoby konta i powoli zacząć zamawiać elementy.

Zastanawiam się czy to Arduino z Ali brać czy z allegro, bo kurczę aż takiej różnicy w cenie nie ma, ale za to moduł BT dość sporo się różni ceną.

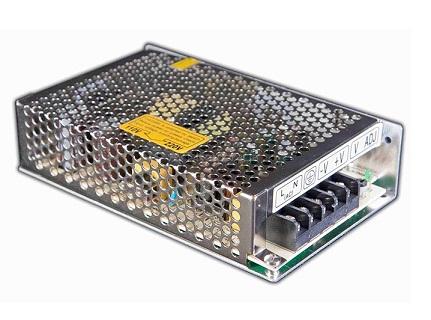

Co do zasilacza, to trochę się zgubiłem, chodzi o taki ZASILACZ LED 100W-24V DC 4,1A MODUŁOWY za 46,99zł?

: 8.jpg (50.98 KiB) Przeglądane 9124 razy

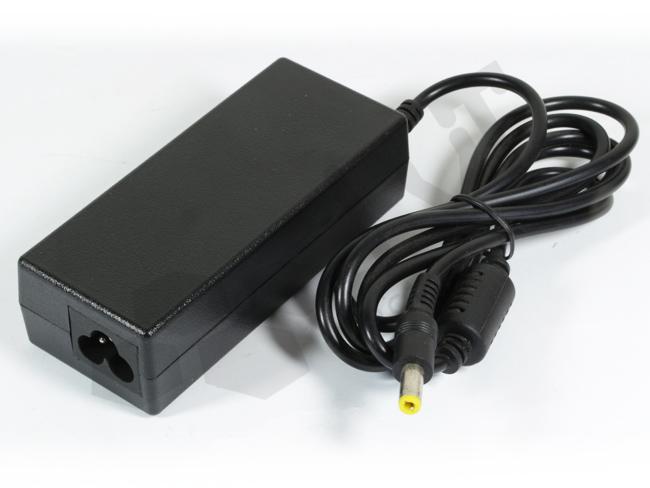

Czy taki Zasilacz impulsowy desktop 24V/3,0A DC 72W wystarczy?

: 1a.jpg (127.6 KiB) Przeglądane 9124 razy

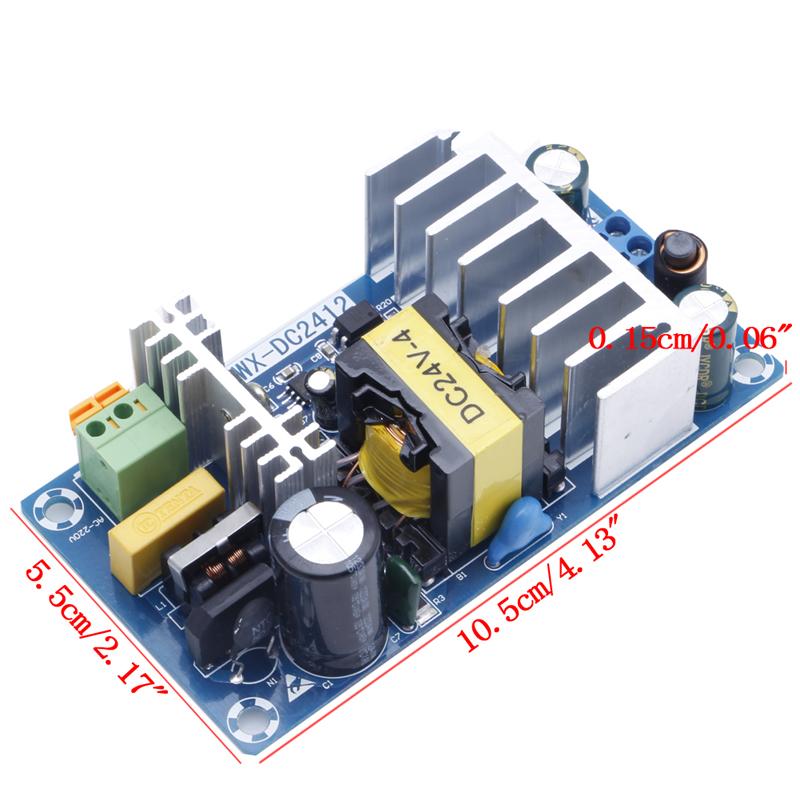

Czy też taki z Ali za $7,35 Power Supply Module AC 110v 220v to DC 24V 6A AC-DC Switching Power Supply Board

: Power-Supply-Module-AC-110v-220v-to-DC-24V-6A-AC-DC-Switching-Power-Supply-Board.jpg (313.51 KiB) Przeglądane 9104 razy

pietach

Ten pierwszy jest OK - ma regulację napięcia i można dać po 7 diod w szeregu.
Drugi raczej nie - do małych lampek OK.
Trzeci też jest OK - sam takich używam w wersji 6A i 9A.
Jeśli go kupisz to pierwsze co to sprawdź poprawność montażu diod na tym dużym radiatorze.
Trafiły się sztuki gdzie było niedokładnie przykręcone i nie dolegały do radiatora.

krzysiekh

Dzięki Piętach

Jeszcze ostatnie pytanie, kabel 8-żyłowy, jaki przekrój pojedynczej żyły powinien być?

Czy reszta kabli między zasilaczem a driverami i pomiędzy DIMM a Arduino to taki 0.5 głośnikowy może być?

krzysiekh

Czołem

Budowa przeciąga się mocno w czasie, z racji nadmiaru pracy. No cóż, życie.

Ale lampa prawie gotowa.
Diody poprzyklejane i polutowane, drivery poskładane do kupy.

Dziś miałem chwilę, to zabrałem się za poskładanie do kupy zasilacza, tylko jest mały problem, po podłączeniu zasilacza do sieci, działa on przez 1-2 sekundy, po czym przestaje podawać 24V.

Po rozładowaniu kondensatora zaznaczonego strzałką (po odpięciu od sieci) i ponownym podłączeniu sytuacja się powtarza.

Jakieś pomysły co w nim jest nie tak, bo czekać kolejne 3 tygodnie na dostawę nowego egzemplarza to jakoś nie mam chęci, a na krajowych portalach nie znalazłem odpowiednika w podobnej cenie.

Pomocy koledzy
