Witam. Czy ktos z forumowiczow moglby wyjasnic mi, jak dobierac zasilanie do power led. Jestem ciezkim mułem w tych sprawach. Jest tego sporo w sieci, ale i tak nie czaje. Potrzebuje przetlumaczenia tego na chlopski rozum.
-
risen28
●
- Ranga: Stały bywalec
- Posty: 426
- Dołączył: 07 mar 2013, 23:26
Posty: 50·Na forum od: 23 gru 2014, 22:51
Najłatwiej zasilaczem stałoprądowym do 1w ledów 300mah, wtedy się mniej grzeją. Zwykle na tych dedykowanych do ledów zasilaczach jest informacja ile ledów można podpiąć. Np.12 - 18 szt. Zasilacza stałoprądowego nie można podłączać do 230v bez obciążenia bo się zjara. Ledy łączysz w szereg plus jednego do minusa drugiego ot cała filozofia.
-
r19gale
●
- Ranga: Poznaje temat
- Posty: 50
- Dołączył: 23 gru 2014, 22:51
Posty: 3539·Na forum od: 13 paź 2012, 23:17
Powiedz jakie diody planujesz to ci doradzimy.
Dla standardowej diody 1W 350mA są drivery 300 - 330 i 350mA.
Przy driwerze 300mA żywotność diody bardzo się wydłuży ale moc świecenia spadnie też znacząco.
Diody łączy się w szereg. Teraz w zależności od tego ile chcesz mieć diód w szeregu, dobierasz moc drivera, np. 300mA 12W - prąd 300mA i do max 12 diód (minimalnie można ich mieć od około 6-8 do 12, na driwerze można dać mniej diód niż jego maks specyfikacji).
Inny driwer np 350mA 24W - można dać od 8 do 24 sztuk diod power led, prąd 350mA więc żywotność krótsza i potrzebne mocniejsze chłodzenie.
Kilka nazw driwerów dla orientacji:
DRIVER ZASILACZ STAŁOPRĄDOWY LED 4-7x1W 300mA 230V
DRIVER ZASILACZ STAŁOPRĄDOWY LED 2-3x1W 300mA 230V
DRIVER LED 24W 300mA 24 - 85V zasilacz 8 - 24W
-
matu
●
- Ranga: Z dużym doświadczeniem
- Posty: 3539
- Dołączył: 13 paź 2012, 23:17
- Miasto: Gdańsk
Polecamy zakupy w sklepie forumowym
Posty: 426·Na forum od: 07 mar 2013, 23:26
Startuje 10l low-tech`a. I chce zrobic lake 3w(3x1W) wszystko jest tylko jak to zasilic.
-
risen28
●
- Ranga: Stały bywalec
- Posty: 426
- Dołączył: 07 mar 2013, 23:26
Posty: 50·Na forum od: 23 gru 2014, 22:51
Zasilaczem stałoprądowym led 5w 3-5x1w 300ma zasilanym na 230v. Koszt ok 10zł  jak podłączyć znajdziesz na youtube.
-
r19gale
●
- Ranga: Poznaje temat
- Posty: 50
- Dołączył: 23 gru 2014, 22:51
Posty: 50·Na forum od: 23 gru 2014, 22:51
Na youtube użytkownik mn-tech.pl "budowa belki led od a do z" raczej gość wyczerpał temat.
-
r19gale
●
- Ranga: Poznaje temat
- Posty: 50
- Dołączył: 23 gru 2014, 22:51
Posty: 426·Na forum od: 07 mar 2013, 23:26
No dobra. Gdzieś zanlazłem, ze powinno sie sumowac V np 3 razy ok 3,3 czyli 9 V zasilacz, czy to prawda. Albo gdzie indziej, ze zasilacz moze miec dużo wiecej(chyba driver) I jeszcze jedno. Czy diver trzeba zasilac, czy bezposrednio do sieci.
-
risen28
●
- Ranga: Stały bywalec
- Posty: 426
- Dołączył: 07 mar 2013, 23:26
Posty: 3539·Na forum od: 13 paź 2012, 23:17
Kup to, zasilane z sieci 230V
ZASILACZ LED TRANSFORMATOR LED 1-3W 2-11V
Driver sam ustali napięcie by ptrzymać prąd 300mA, napięceim się nie przejmuj i go nie sumuj, jedynie sumuj waty by się zgadzały.
-
matu
●
- Ranga: Z dużym doświadczeniem
- Posty: 3539
- Dołączył: 13 paź 2012, 23:17
- Miasto: Gdańsk
Posty: 253·Na forum od: 15 sty 2015, 21:36
Witam. Podepnę się pod temat bo nie ma sensu zakładać takiego samego Pytanie mam, jak dobrać zasilacz stałoprądowy do 36-48 power ledów 1W(jeszcze dokładnie nie wiem ile , ale zamówiłem ogólnie 50szt) ile mA powinien mieć zasilacz?? Czy jak kupie np 60W 1400mA a do tego podłączę dwa moduły step down to będę mógł nimi ustawić prąd i napięcie wychodzące na ledy. Dwa moduły, bo chcę mieć 2 szeregi na osobnych włącznikach. Pozdrawiam Edit. Doczytałem , że nie można wstawiać linków do aukcji jestem nowym użytkownikiem forum Moduł przetwornicy XL4015 DC-DC Step Down Zastosowanie i funkcje : - LED driver - ładowarka baterii Li-Po i Li-Ion - przetwornica impulsowa obniżająca napięcie doskonale nadaje się w przypadkach np.: 12V do 3.3V, 12V do 5V, 24V do 5V, 24V do 12V, 36V do 24V Dane techniczne : zastosowany układ : XL4015 Napięcie wejściowe 4 - 36V Napięcie wyjściowe 1,25 - 32V Prąd 4,5A (max 5A) Moc max 75W Temperatura pracy -40 +85 stopni Sprawność 96% (max) Częstotliwość 180 kHz Zabezpieczenie zwarciowe ( limit 8A ) Zabezpieczenie termiczne Brak zabezpieczenia przed odwrotnym podłączeniem, płynna regulacja potencjometrami napięcia i prądu wyjściowego
-
Wristtech
●
- Ranga: Zainteresowany tematem
- Posty: 253
- Dołączył: 15 sty 2015, 21:36
- Miasto: Wałbrzych,
Posty: 1865·Na forum od: 28 sty 2014, 17:58
Podstawy to:
Jeżeli podłączasz diody szeregowo to:
Napiecie sie sumuje prad pozostaje taki jaki masz naminalny dla diody ,czyli
48 diod 1W Jezeli sa to biale diody to 48x 3,5v = 168v /350mA
Jeżeli równolegle to napiecie pozostaje nominalne dla diody czyli 3,5v ,prad sumujemy
3,5v/16,8A
Łączenie mozna mieszać czyli równolegle i szeregowo.
Najlepiej laczyc szeregowo.W Twoim przypadku na wyjściu masz 32v możesz podłączyć 8 sztuk i prad ustawiasz na okolo 350mA robisz 8 takich obwodow i masz komplet.
Jeżeli chcesz łączyć mieszanie to ustawiasz 1400mA i podłączasz równolegle 4 takie obwody po 8 diod. W obu przypadkach napięcie ustawiasz maxymalne.
-
grzeniu 73
●
- Ranga: Znający temat
- Posty: 1865
- Dołączył: 28 sty 2014, 17:58
Posty: 253·Na forum od: 15 sty 2015, 21:36
Czyli jeśli zasilacz będzie miał parametry wyższe to ustawie sobie tym modułem step down takie parametry jakie będą mi potrzebne??.
A jeszcze jedno pytanko kolorowe diody w tym wypadku czerwone mają 2,2V niebieska 3,2V co w tym przypadku zrobić??
Podłączyć na osobnym obwodzie z dodatkowym modułem step down??
-
Wristtech
●
- Ranga: Zainteresowany tematem
- Posty: 253
- Dołączył: 15 sty 2015, 21:36
- Miasto: Wałbrzych,
Posty: 1865·Na forum od: 28 sty 2014, 17:58
Napiecie malo Cie interesuje. Ważny jest prąd. Na tym module ustawiasz najwyższe napięcie jakie możesz i prąd taki jakie masz diody. Dla popularnych diod 1W to około 300~350 mA. Przy regulacji prądem napięcie samo sie ustawi takie jakie będzie wymagane. Diody możesz szeregowo łączyć w dowolnym kolorze ,ale o jednakowym prądzie.Lepiej jednak dac każdy kolor osobno to będziesz sobie mógł regulować barwę. Jak masz wątpliwości to narysuj sobie schemat w nawet w Paint to Ci powiem czy dobrze.Mi sie nie chce rysować
-
grzeniu 73
●
- Ranga: Znający temat
- Posty: 1865
- Dołączył: 28 sty 2014, 17:58
Posty: 3539·Na forum od: 13 paź 2012, 23:17
Pytanie mam, jak dobrać zasilacz stałoprądowy do 36-48 power ledów 1W(jeszcze dokładnie nie wiem ile, ale zamówiłem ogólnie 50szt) ile mA powinien mieć zasilacz??
Czy jak kupie np 60W 1400mA a do tego podłączę dwa moduły step down to będę mógł nimi ustawić prąd i napięcie wychodzące na ledy.
Nie podpinaj drivera do żadnego step down, driver powinien pchać w diody. Kup 2x driver 24W 300mA i masz co chciałeś. Ostatnio edytowano 02 lis 2015, 16:11 przez matu, łącznie edytowano 1 raz
-
matu
●
- Ranga: Z dużym doświadczeniem
- Posty: 3539
- Dołączył: 13 paź 2012, 23:17
- Miasto: Gdańsk
Posty: 3539·Na forum od: 13 paź 2012, 23:17
A jeszcze jedno pytanko kolorowe diody w tym wypadku czerwone mają 2,2V niebieska 3,2V co w tym przypadku zrobić??
Podłączyć na osobnym obwodzie z dodatkowym modułem step down??
Wszystkie diody łączysz w jednym obwodzie, driver sam wysteruje napięcia, o nie się nie martw.
-
matu
●
- Ranga: Z dużym doświadczeniem
- Posty: 3539
- Dołączył: 13 paź 2012, 23:17
- Miasto: Gdańsk
Posty: 253·Na forum od: 15 sty 2015, 21:36
A jak się ma sprawa jak bym chciał zrobić sobie 2 albo 3 obwody i na każdy obwód osobny włącznik??
-
Wristtech
●
- Ranga: Zainteresowany tematem
- Posty: 253
- Dołączył: 15 sty 2015, 21:36
- Miasto: Wałbrzych,
Polecamy zakupy w sklepie forumowym
Posty: 3539·Na forum od: 13 paź 2012, 23:17
To wtedy 3 osobne drivery i 3 włączniki na zasilaniu 230v.
-
matu
●
- Ranga: Z dużym doświadczeniem
- Posty: 3539
- Dołączył: 13 paź 2012, 23:17
- Miasto: Gdańsk
Posty: 253·Na forum od: 15 sty 2015, 21:36

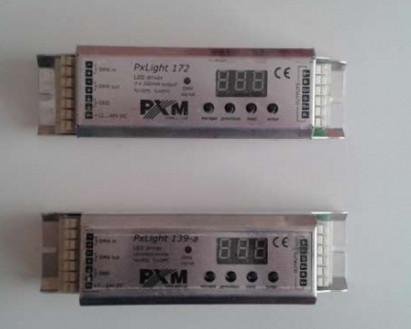

A takie coś się nada???
- Załączniki
-
 - sterownik-px172-led-driver-px139-led-driver
- 1.jpg (22.52 KiB) Przeglądane 9750 razy
-
Wristtech
●
- Ranga: Zainteresowany tematem
- Posty: 253
- Dołączył: 15 sty 2015, 21:36
- Miasto: Wałbrzych,
Posty: 1865·Na forum od: 28 sty 2014, 17:58
Do nich potrzebujesz zasilacz jeszcze. Ten pierwszy się nadaje.Z opisu drugiego nic nie rozumie.
-
grzeniu 73
●
- Ranga: Znający temat
- Posty: 1865
- Dołączył: 28 sty 2014, 17:58
Posty: 2127·Na forum od: 14 maja 2014, 12:00
Jeden z wielu pomysłów.
Na podobnej przetwornicy - jest bez regulacji prądu - za regulację robi układ LM317 z rezystorem.
48szt białych plus 10szt kolorowych.
Wszystkie białe regulowane jedną przetwornicą - możesz sobie podzielić na ile chcesz.
-
pietach
●
- Ranga: Z dużym doświadczeniem
- Posty: 2127
- Dołączył: 14 maja 2014, 12:00
- Miasto: Wschowa
Posty: 253·Na forum od: 15 sty 2015, 21:36
Nareszcie jakiś schemat Widziałem twoje projekty pietach - konkretna robota. Rozumiem że tu układ LM2596 ma potencjometr do regulacji światła. Te kondensatory muszą tam być?? edit Jeszcze jedno pytanie lm317 odpowiada za stabilizacje napięcia jeśli użyje zasilacz stałoprądowy to mogę wtedy pominąć lm317?? I podłączyć zasilacz stałoprądowy na lm2596 a z niego prosto na diody?? Czy się mylę i żyję w innym świecie??
-
Wristtech
●
- Ranga: Zainteresowany tematem
- Posty: 253
