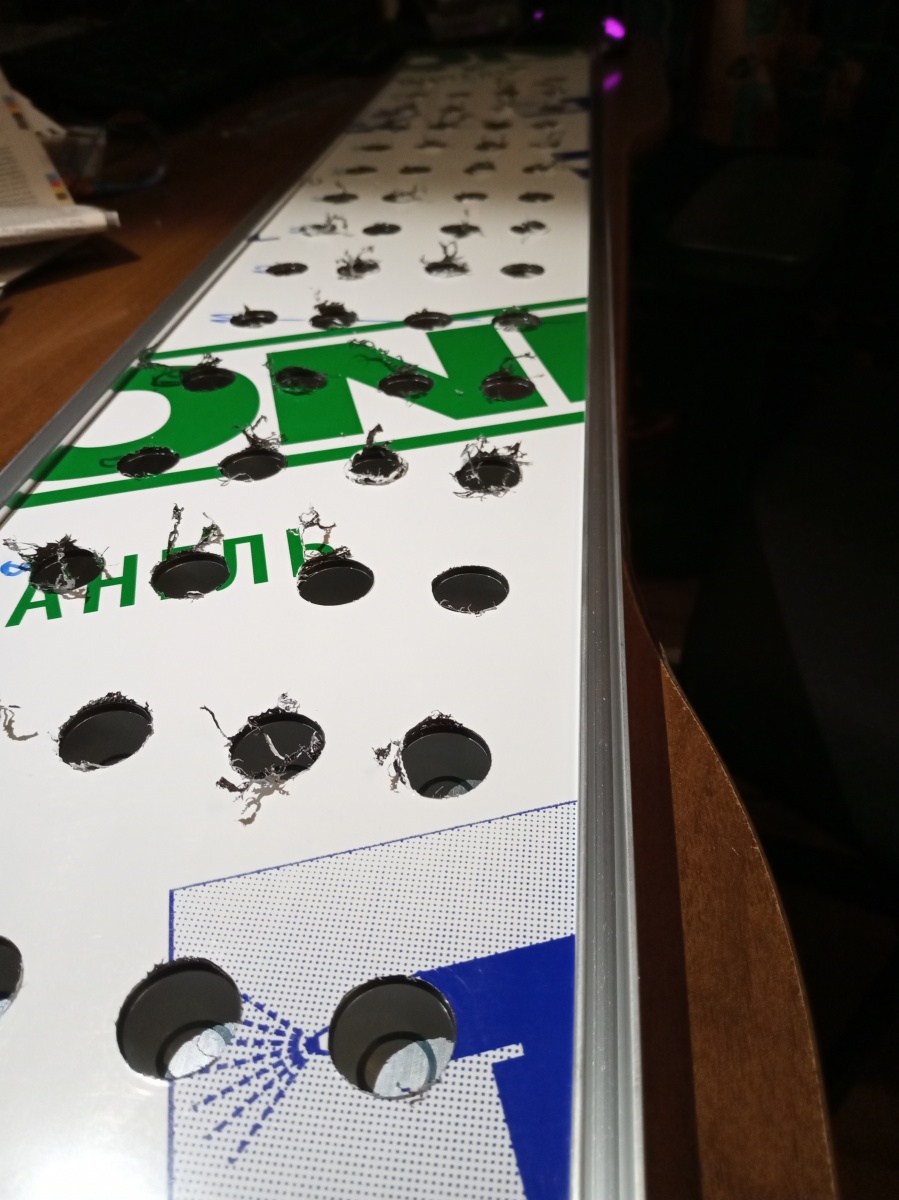

FoCuS_PL napisał(a):trasowanie dibondu, dziś wiercenie, jutro zaczynam kleić LED'y

Jaki będzie kąt rozsyłu światła tej Twojej belki? Ile cm nad powierzchnią wody będzie zawieszona?

A to bardzo dobre pytanie!
Raczej nie będę stosował kolimatorów. Kąt rozsyłu światła będzie zatem funkcją średnicy otworu w dibondzie, a ta wynosi z grubsza 17mm i "głębokości" diody w otworze. Nie chce mi się liczyć tych kątów
Lampa nie będzie miała nóżek, będzie powieszona w przestrzeni między górną krawędzią zbiornika, a "półką". Wolnej przestrzeni jest jakieś 15-20cm, zatem będzie jakaś przestrzeń do regulacji. Oczywiście nad lampą musi zostać jakaś przestrzeń dla wymiany powietrza...

Langsam, langsam i po dwóch miesiącach planowania, dłubania z doskoku, testach, etc., dziś zamknąłem lampę na gotowo

115cm długości na popularnym profilu alu 16cm
88 diod / 5 kanałów / sterowanie TC420 /

Alleluja!

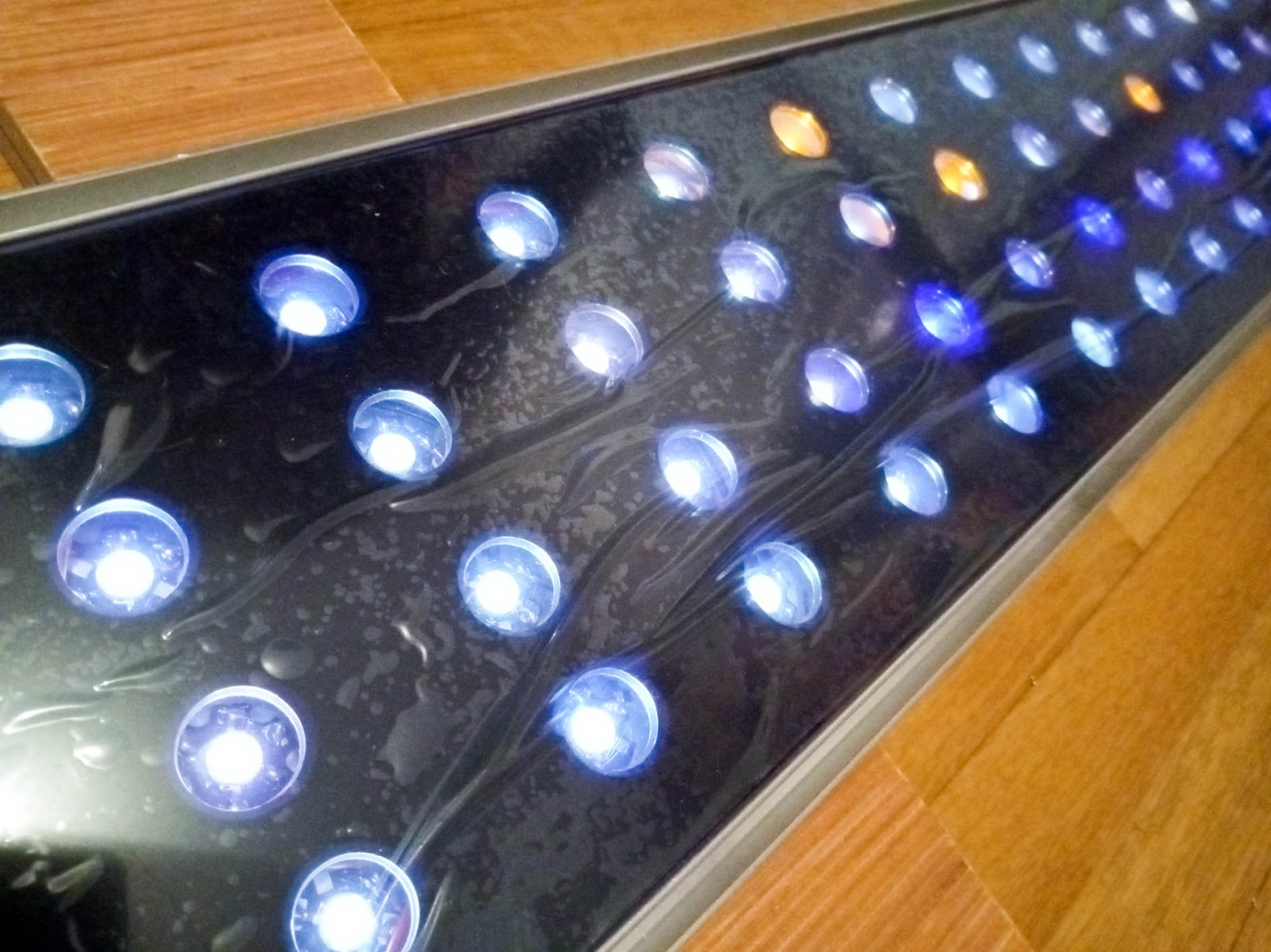

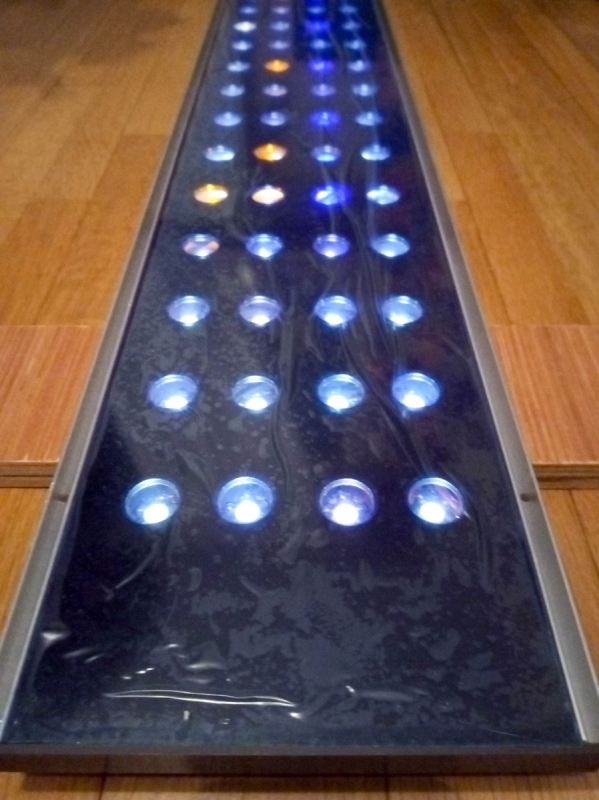

Jeszcze fotki dorzucam...

Wszyscy mają lampę... mam i ja

Noooo, pięknie!
Jak długa, 120cm?
I złącze RS widzę, no szacun.
A w ogóle napisz coś więcej.

FoCuS_PL napisał(a):Noooo, pięknie!
Jak długa, 120cm?
I złącze RS widzę, no szacun.
A w ogóle napisz coś więcej.

100cm
Złącze RS ze względu na sterowanie bo jest na pięciu kanałach. To lampa którą posiadam w swoim zbiorniku od początku, aczkolwiek właśnie będę ją przerabiał.
Sterowanie wygląda tak:
1 kanał - Deep red 10szt
2 kanał - Royal Blue 6 szt
3 kanał - lewa strona 18 szt mieszanka WFS + 6500 + 8500
4 kanał - prawa strona 16 szt mieszanka WFS + 6500 + 8500
5 kanał - środek 28 szt mieszanka WFS + 6500 + 8500

Na 6 kanale mam podłączoną jeszcze dodatkową listewkę z 8szt WFS.

Właśnie dziś dotarły do mnie ledy WFS i będę podmieniał część 6500K i 8500K właśnie na WFS.
I taki mam do tego sterownik od Aqma na driverach Mean Well


Plusem sterownika jest to że można podłączyć dowolną konfigurację lampy ewentualnie trzeba podmienić drivery na większe w razie gdyby było za mało to co mamy na pcb.
No i oczywiście sterowanie z telefonu za pomocą bluetooth

Bardzo schludnie wykonana skrzyneczka!
Radiatory sugerują, że trochę się grzeje?

FoCuS_PL napisał(a):Bardzo schludnie wykonana skrzyneczka!
Radiatory sugerują, że trochę się grzeje?

Nie na szczęście nie grzeją się bo zastosowałem większe drivery 31W zamiast 19W. Poprzednio wykonane sterowanie na driverach 19W się grzało, a tu zamontowałem radiatory z przezorności.
A na marginesie drivery mean well są niby tak skonstruowane że mogą się grzać i nie ma obawy że się spalą bo posiadają zabezpieczenia. Ale jak to z elektroniką bywa, ja wolę niech sobie pracują w niskiej temperaturze.
Drivery też zastosowałem 300mA, 600mA i 1200mA. Nie chciałem wysterować ledy max prądem 350mA bo wiadomo to też skraca żywotność.
Ledy zastosowane to Brigdeluxy 45mil
Royal blue 455-460nm ProLight Opto
Deep Red 660nm Epileds
Miałem też z serii plants growth
Cherry red 720-740nm ale bardzo słabo świeciły więc wymieniłem na te 660nm

Rozumiem, że na tych driverach 600 i 1200 to masz podłączone równolegle po 2 i 4 szeregi ledów?

FoCuS_PL napisał(a):Rozumiem, że na tych driverach 600 i 1200 to masz podłączone równolegle po 2 i 4 szeregi ledów?

Dokładnie tak.
