Rozmieszczenie diod w 112L. Pomocy



Dobór oświetlenia do akwarium. Lampy, świetlówki, diody LED. + nowy temat
Witam.
Zamówiłem wszystko do zrobienia belki do akwarium 112L 80x35x40 z co2. Wszystko zamówione według kalkulatora az-led. I tu potrzebuje pomocy czy może ktoś mi pomóc jak dobrze rozłożyć Ledy na profilu aluminiowym 160x700?
Jedyna zmiana to będzie nie 21 a 22 diody białe 5 full spectrum 5 zielonych 2 Royal blue. Do tego 2x drivery 20w i tu chce zrobić żeby najpierw załączał się jeden driver z ciepłym światłem a później dojdzie po jakimś czasie drugi driver z pozostałym światłem. Zaprogramuje to na zegarach czasowych. Może ktoś pomoże rozłożyć diody na belce i wybrać diody do 1 drivera i do 2. Z góry dziękuję za pomoc.
Załączniki

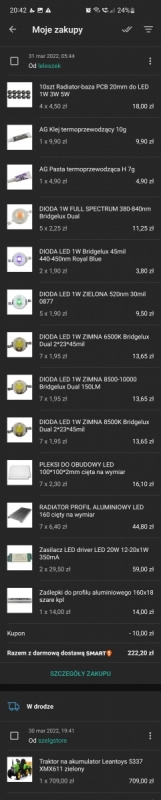

Diody zamówione
Dokładnie co. Zamówiłem.

Avatar użytkownika

LukasTroch
Poznaje temat

Posty: 131
Dołączył: 31 mar 2022, 20:38

Rozkladasz równomiernie na całej długości co do wyboru diod to wybrałeś mnóstwo niebieskiej barwy i mało pozostałych kolorów

Wysłane z LG-M200 przy użyciu aplikacji mobilnej roslinyakwariowe.pl



andrzejkowac
Stały bywalec

Posty: 423
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz

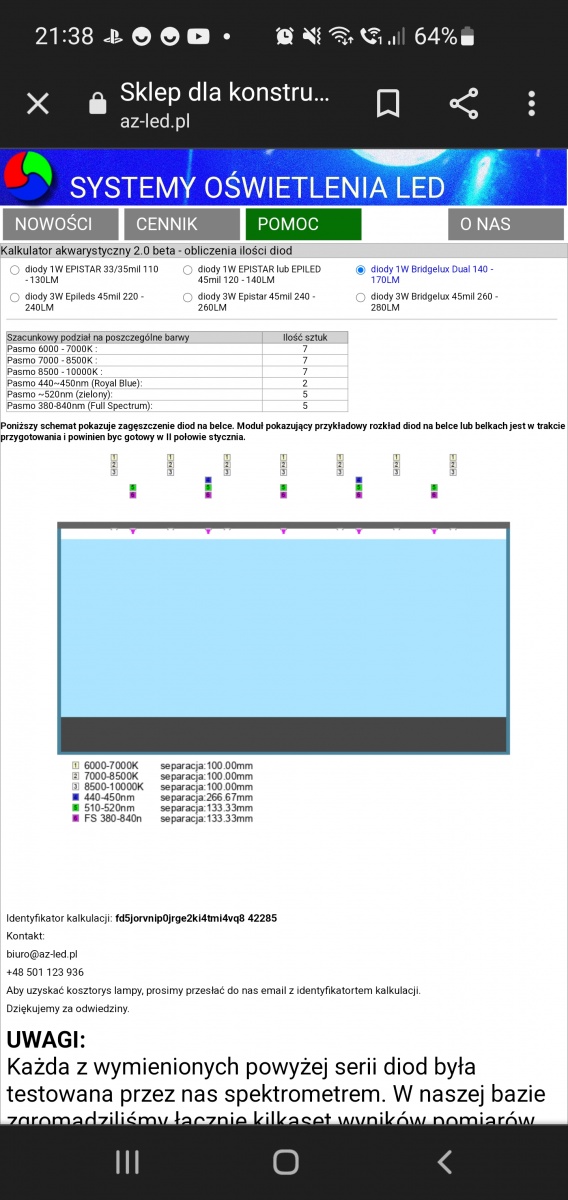

Nie ja wybralem tylko kalkulator z az-led i właściciel z którym rozmawiałem przez telefon.
Załączniki
Ta fioletowa z? To 8500k

Avatar użytkownika

LukasTroch
Poznaje temat

Posty: 131
Dołączył: 31 mar 2022, 20:38

Ten kalkukator to nijak nadaje się do akwarium roślinnego..wiele razy było już to poruszane na forum...

Wysłane z SM-A600FN przy użyciu aplikacji mobilnej roslinyakwariowe.pl
Sprawdź czy Twój doradca posiada zbiornik ,który Ci odpowiada...w innym przypadku uważaj na glony...




gazownik
Z dużym doświadczeniem

Posty: 2913
Dołączył: 24 kwi 2010, 08:13

Nadaje się do obliczenia mocy ilości diod itp tylko nie wiadomo czemu nie uznaje diod poniżej 6500 a podaje 8500 i wyższe jak już chcesz kombinować to zamiast 8500 i wyższych daj chociaż WFS

Wysłane z LG-M200 przy użyciu aplikacji mobilnej roslinyakwariowe.pl



andrzejkowac
Stały bywalec

Posty: 423
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz

Taaa, na ten kalkulator już mnóstwo osób napsioczyło, ale lepszego narzędzia online nikt chyba nie podlinkował...
Ja jestem zdania, że lepszy rydz, niż nic...
Korzystam z niego, tylko wybieram inne opcje (bez zielonego), podbijam +20%, a potem modyfikuję typy diod według własnego uznania...
Poza tym zostawiam sobie pole manewru w postaci sterowania wielokanałowego...



FoCuS_PL
Znający temat

Posty: 1400
Dołączył: 04 kwi 2019, 11:12

LukasTroch napisał(a):Nie ja wybralem tylko kalkulator z az-led i właściciel z którym rozmawiałem przez telefon.
Ten kalkulator bzdury pokazuje... Rozmawiać przez tel to mogłeś byle z kim tak nawiasem mówiąc.
W sensie ze ta osoba bladego pojęcia mogła nie mieć o czym.

Niech Ci właściwie wyjasni ale rzeczowo jaki jest sens takie doboru (barw) diod.


Jak już pisali przedmówcy ten kalkulator był już omawiany na forum dość wnikliwie, wiele błędów zostało tam wytknięte.




akwaAmator
Znający temat

Posty: 1776
Dołączył: 03 cze 2016, 15:54

LukasTroch napisał(a):Nie ja wybralem tylko kalkulator z az-led i właściciel z którym rozmawiałem przez telefon.

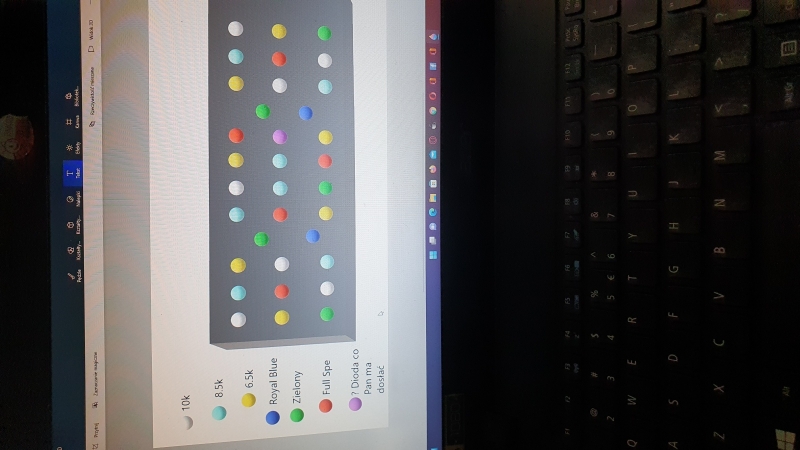

Tu odniosę się do rysunku:
Spróbuj to jakoś bardziej symetrycznie rozmieścić, inaczej będzie totalny kolorfon.
Wiem, że już kupiłeś diody, ale może rzeczywiście coś jeszcze do tego dobrać? Na przykład FS, albo WFS? A mooże tak zielone zastąpić WFS'ami?
Te drivery, chociaż to nie jest opcja zasilania, którą bym polecał, umożliwią Ci podpięcie jeszcze kilku ledów...



FoCuS_PL
Znający temat

Posty: 1400
Dołączył: 04 kwi 2019, 11:12

Co masz na myśli bardziej symetrycznie? Możesz mi jakoś graficznie to przedstawić? Na aktualny moment muszę zrobić z tego co jest. Za jakiś czas najwyżej przerobię belkę.

Avatar użytkownika

LukasTroch
Poznaje temat

Posty: 131
Dołączył: 31 mar 2022, 20:38

Ogólnie to dobór diod jest fatalny


Gdzie tu jest logika diody 8500 +8500-10k + FS + 2 RB :D no sorry co te dwie RB mają dać to taka wisienka na torcie czy jak ?

W dodatku 7 diod 6500k gdzie tych powinno być 50% ze wszystkich w lampie .

Ogólnie to wygląda jak "kapuśniak " czyli wszystkiego po trochu aby było .

Jeśli decydujesz się na diody FS to po co 8500 i 8500-10k i te dwie RB ?

Jeśli złożysz to w takim stanie jak masz na projekcie to barwa światła będzie cukierkowo różowa.




akwaAmator
Znający temat

Posty: 1776
Dołączył: 03 cze 2016, 15:54

@akwaAmator
Takie tam pytania:
1. 50% 6500K. Możesz to jakoś uzasadnić, oprócz tego, że powinno być?
2. Dlaczego uważasz, ze będzie różowo? Przy stosunku białych do FS wynoszącym 21:5?



FoCuS_PL
Znający temat

Posty: 1400
Dołączył: 04 kwi 2019, 11:12

akwaAmator napisał(a):Ogólnie to dobór diod jest fatalny


Gdzie tu jest logika diody 8500 +8500-10k + FS + 2 RB :D no sorry co te dwie RB mają dać to taka wisienka na torcie czy jak ?

W dodatku 7 diod 6500k gdzie tych powinno być 50% ze wszystkich w lampie .

Ogólnie to wygląda jak "kapuśniak " czyli wszystkiego po trochu aby było .

Jeśli decydujesz się na diody FS to po co 8500 i 8500-10k i te dwie RB ?

Jeśli złożysz to w takim stanie jak masz na projekcie to barwa światła będzie cukierkowo różowa.
Nie rozumiem z czego tu będzie cukierek jak masz tu 10k, 8.5k, 6,5k do tego 5 zielonych 2 niebieskie i 5 FS które jedynie dają cukierek. Moim zdaniem barwa będzie bardzo naturalna. 10K to temperatura słońca w polodnie. 10 i 8.5 to zimne, 6.5 k to ciepła ale z poświata zimna. Oziębi to zielony i niebieski. Ciepła nada jedynie full spectrum...

Wysłane z SM-G973F przy użyciu aplikacji mobilnej roslinyakwariowe.pl

Avatar użytkownika

LukasTroch
Poznaje temat

Posty: 131
Dołączył: 31 mar 2022, 20:38

Ogólnie to po twoim poście widać że ty nie masz pojęcia o belkach. Piszę na 3 grupach z belkami i każdy mówi że nie jest to perfekt ale jest dobrze a o tym że 50% 6500k się daje to żaden nie słyszał.

Wysłane z SM-G973F przy użyciu aplikacji mobilnej roslinyakwariowe.pl

Avatar użytkownika

LukasTroch
Poznaje temat

Posty: 131
Dołączył: 31 mar 2022, 20:38

FoCuS_PL napisał(a):@akwaAmator
Takie tam pytania:
1. 50% 6500K. Możesz to jakoś uzasadnić, oprócz tego, że powinno być?
2. Dlaczego uważasz, ze będzie różowo? Przy stosunku białych do FS wynoszącym 21:5?


6500K to barwa podstawowa ,światło najbardziej zbliżone do światła słonecznego .

Skąd ten stosunek 21:5 jak białych 6500 jest 7 sztuk a FS 5 ?

Diody 8500K ,8500-1000K to już pasmo niebieskie .

Dla tego tak uważam bo trochę tych lamp swego czasu robiłem i kombinacji diod i barw było bez liku efekty różne .Wnioski takie ze tego typu lampy bez regulacji mocy oddzielnej na każdy kanał
czyli 6500 osobna reg, FS osobna ,RB osobna ,.... nie mają sensu .
Robienie tego na sztywno ( bez regulacji ) jest jak gra w lotka uda się albo ie uda się z trafieniem w efekt koncowy . W zdecydowanej większości nie trafia się z barwą końcową i efekt wizualny ( światło ) jest za różowe najczęściej ,albo za dużo niebieskiego pasma co skutkuje glonem i oświetleniem do morskiego .




akwaAmator
Znający temat

Posty: 1776
Dołączył: 03 cze 2016, 15:54

LukasTroch napisał(a):Ogólnie to po twoim poście widać że ty nie masz pojęcia o belkach. Piszę na 3 grupach z belkami i każdy mówi że nie jest to perfekt ale jest dobrze a o tym że 50% 6500k się daje to żaden nie słyszał.

Wysłane z SM-G973F przy użyciu aplikacji mobilnej roslinyakwariowe.pl


:mrgreen:




akwaAmator
Znający temat

Posty: 1776
Dołączył: 03 cze 2016, 15:54

Niech autor poczyta jeszcze o belkach RGB robionych tylko z diod niebieski zielony i czerwony tak dla poszerzenia wiedzy

Wysłane z LG-M200 przy użyciu aplikacji mobilnej roslinyakwariowe.pl



andrzejkowac
Stały bywalec

Posty: 423
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz

andrzejkowac napisał(a):Niech autor poczyta jeszcze o belkach RGB robionych tylko z diod niebieski zielony i czerwony tak dla poszerzenia wiedzy

Wysłane z LG-M200 przy użyciu aplikacji mobilnej roslinyakwariowe.pl
Ja?

Wysłane z SM-G973F przy użyciu aplikacji mobilnej roslinyakwariowe.pl

Avatar użytkownika

LukasTroch
Poznaje temat

Posty: 131
Dołączył: 31 mar 2022, 20:38

Dorzucę jeszcze swoje 3 grosze:
Moja pierwsza lampa do małego baniaka 25l/40cm to 3*FS, 3*6500K, 3*8500K, 3*10000K i jedna RB. Po pewnym czasie dołożyłem jeszcze dwie pomarańczowe.
To wszystko na 5 kanałach sterowane popularnym TC420.
I powiem szczerze, czasem brakuje mi "niebieskiego", czyli powyżej 6500K.
Po tej lampie były jeszcze trzy kolejne, a niedługo wrzucę na warsztat jeszcze dwie.
Jedni wolą cieplejsze światło, nie używają niczego powyżej 6500K, dodają 4000K, a nawet 3000K.
Inni wolą zimniejsze barwy.
De gustibus...
Dla mnie najważniejsze jest "przewymiarowanie" lampy i możliwość sterowania wszystkimi barwami oddzielnie.



FoCuS_PL
Znający temat

Posty: 1400
Dołączył: 04 kwi 2019, 11:12

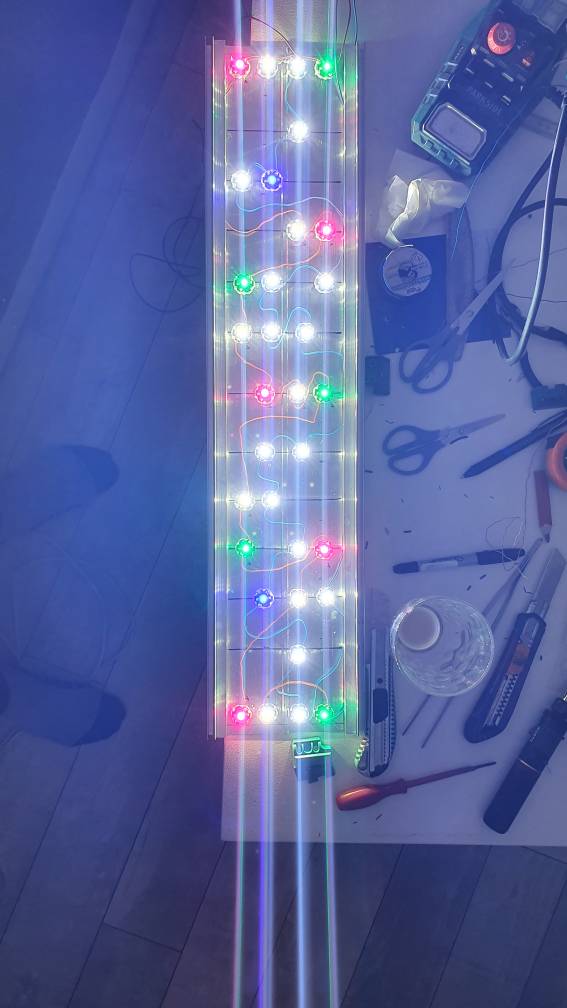

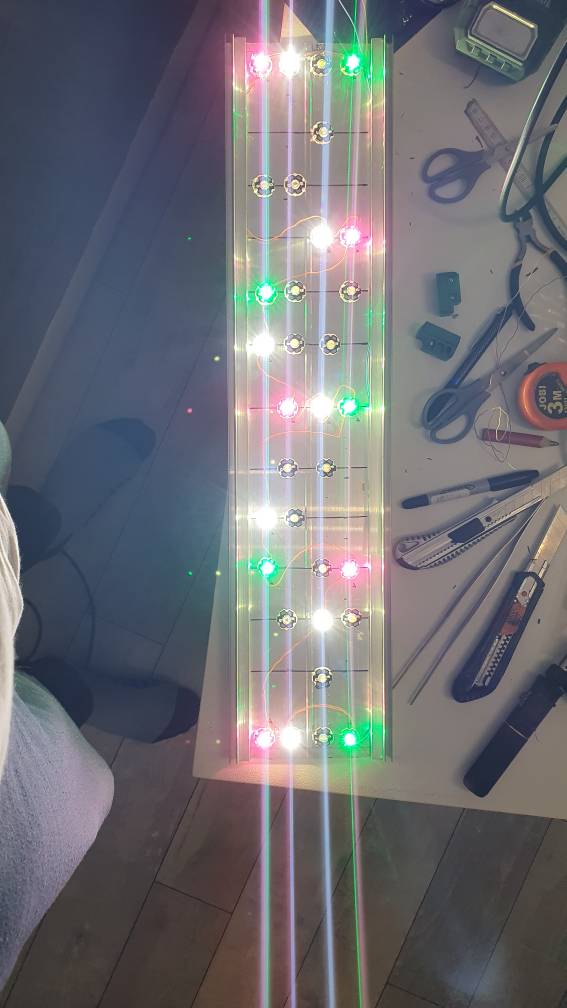

Ostatecznie tak to wygląda
2 kanały jeden ciepły 2 zimny. Dzisiaj jeszcze dołożę 6 diod WFS 1W.

Wysłane z SM-G973F przy użyciu aplikacji mobilnej roslinyakwariowe.pl

Avatar użytkownika

LukasTroch
Poznaje temat

Posty: 131
Dołączył: 31 mar 2022, 20:38

cześć,
troszkę chciałbym podpytać w kwestii oświetlenia led, które aktualnie buduję.
Mam wszystko rozkminione (tak mi się przynajmniej wydaje) a utknąłem na etapie driverów.
Belka będzie sterowana leddimmerpro v5, zbudowana na diodach 3w.
Chciałem zastosować drivery vnk11 jednak jak wiadomo nigdzie nie można ich dostać.
Pozostaje więc chyba tylko LM317T + rezystor.
I tu mam pytanie - jakie konkretnie powinny mieć parametry LM i rezystor? Na pewno rezystor nie większy niż 2R.
Jesteście w stanie pomóc?
No chyba, że jest jeszcze inne rozwiązanie o ktróym nie wiem to proszę o podpowiedź.



Lambert
Poznaje temat

Posty: 97
Dołączył: 26 sty 2011, 16:04

Poczytaj sobie o sterowniku aqma. Możesz go sobie sam zrobić lub kupić gotowy.

Wysłane z mojego SM-G770F przy użyciu Tapatalka



dzasek
Początkujący

Posty: 24
Dołączył: 24 mar 2017, 15:37

tylko czy to nie jest sterownik oświetlenia LED? Ja szukam raczej stabilizatora napięcia, bo do sterowania mam już ledDimmerPro



Lambert
Poznaje temat

Posty: 97
Dołączył: 26 sty 2011, 16:04

A ok.

Wysłane z mojego SM-G770F przy użyciu Tapatalka



dzasek
Początkujący

Posty: 24
Dołączył: 24 mar 2017, 15:37

LM317 nie jest pożądaną opcją z uwagi na straty . Na oporniku musi sie odłożyć 1,2V plus napięcie na samym stabilizatorze . Wydaje sie że każda inna opcja będzie lepsza .
1. jeżeli masz sensowny zasilacz to moźesz dobrać diody aby napięcie stykło i ew. wyrównać opornikami. wbrew pozorom wcale nie generuje strat nie do przyjęcia : przy Uzas=24V i 7diodach oporniki rzędu 1-2ohm co generuje straty rzędu 1W a więc mniej ni z lm317
2. stabilizator prądu zrobiony z 2 tranzystorów i 2 oporników (kiedyś już to opisywałem). Parametry ma lepsze od populanego ogranicznika a dodatkowo możesz sobie ustalić prąd jaki będziesz chciał.
3. driwer impulsowy z allegro. Wadą jest brak wspólnej masy i/lub wspólnego plusa - dokładny ale to powoduje problemy konstrukcyjne



Hultaj
Stały bywalec

Posty: 459
Dołączył: 10 maja 2020, 18:02

07 kwi 2022, 18:50   (#25)

Czyli sugerujesz że najlepszy byłby stabilizator prądu? Możesz coś podpowiedzieć jakiego szukać bo kompletnie się na tym nie znam
