Lampa Power Led DIY - prośba o poradę.



Dobór oświetlenia do akwarium. Lampy, świetlówki, diody LED. + nowy temat
Witam
Przymierzam się do budowy belki led na następujący 1W 350mA diodach:
Royal Blue 450nm
Green 525nm
Deep Red 660nm
Diody będą umieszczone na radiatorach pcb.
A wszystko zmontowane na aluminiowym profilu ledowym o szerokości faktycznej 12cm.
Planuje złożyć lampę z 36 diod ( wszystkie kolory w równych proporcjach ) i zasilacza stałoprądowego 40v 850-1050mA Link.
Wiem że to 3 razy więcej natężenia niż wymaga dlatego planuje lampę zrobić w 3 szeregach równoległych z takich samym rozkładem diod. Postawiłem na ten zasilacz ponieważ pomimo większego (acz regulowanego) natężenia w swojej klasie cenowej i segmencie mocy posiada ściemnianie 3w1 czyli możliwość ściemniania diod zwykłym rezystorem/potencjometrem przez wejście dim.. Zawsze lepiej mieć ściemnianie w pogotowiu.
Moje pytania brzmią :
- czy zasilacz jest odpowiedni do przewidywanej mocy diod? czy ma znaczenie że jest impulsowy?
- czy przy robieniu 3 szeregów równolegle muszę dodawać rezystory? Jeśli tak to jakie?
- wysterowanie diod na niższe natężenie przedłuża ich żywotność. Czy było by to pomocne w przypadku 3 równoległych szeregów? Szczególnie że ten zasilacz ma możliwość ustawiania natężenia w zakresie 850-1050mA co 50mA.
- rozdzielić szeregi mogę na zwykłej kostce elektrycznej/rozgałęźniku ale widziałem projekty gdzie rozdzielanie prądu następuje na samym radiatorze pcb. Jak oceniacie takie rozwiązanie?

Prosiłbym tez o ocenę całego przedsięwzięcia, być może doradzenie lepszego zasilacza lub diod, jakieś podstawowe wskazówki które mi umknęły?
To moje pierwsze podejście do takiego projektu:).
Z góry dziękuje za pomoc.

Avatar użytkownika

ALEKS_D_RAVEN
Poznaje temat

Posty: 95
Dołączył: 05 sty 2014, 02:06

A to ciekawostka.
Pierwszy raz na tym forum widzę (może źle patrzyłem, nie uważałem), żeby ktoś składał lampę z samych R-G-B...
Napiszesz do jakiego zbiornika L*W*H i może jakiś schemat wrzucisz?
No i napisz coś o tym zasilaczu... Symbol, a najlepiej link do stronki...



FoCuS_PL
Znający temat

Posty: 1401
Dołączył: 04 kwi 2019, 11:12

Jak dla mnie pomysł nietrafiony.

Mając identyczne szeregi z pojedynczych diod czerwonych, zielonych i niebieskich nie masz żadnych szans na otrzymanie światła sensownej barwy.

Ten zasilacz też nie ma większego sensu przy równoległym łączeniu szeregów.



MacGyver
Zainteresowany tematem

Posty: 228
Dołączył: 08 cze 2016, 14:57

MacGyver napisał(a):Jak dla mnie pomysł nietrafiony.

Mając identyczne szeregi z pojedynczych diod czerwonych, zielonych i niebieskich nie masz żadnych szans na otrzymanie światła sensownej barwy.

Ten zasilacz też nie ma większego sensu przy równoległym łączeniu szeregów.


Z utęsknieniem czekam, aż "roslinyakwariowe" dadzą możliwość stawiania łapek.
Tu, łapa w górę!
:-)



FoCuS_PL
Znający temat

Posty: 1401
Dołączył: 04 kwi 2019, 11:12

FoCuS_PL napisał(a):A to ciekawostka.
Pierwszy raz na tym forum widzę (może źle patrzyłem, nie uważałem), żeby ktoś składał lampę z samych R-G-B...
Napiszesz do jakiego zbiornika L*W*H i może jakiś schemat wrzucisz?
No i napisz coś o tym zasilaczu... Symbol, a najlepiej link do stronki...


Link jest wstawiony za nazwą zasilacza.
Akwarium 40x26x30 lampa taka mocna ze względu żeby kolory diod się pokrywały,plus to że będzie ściemnialna i 12 cm nad akwarium. Ogólnie celuje mniej więcej w to samo spectrum co wszystkie najnowsze chihirosy rgb ale bez diod 3w1 ( to by chyba wymagało użycia 3 osobnych zasilaczy na każdy kolor) ogólnie ten sam silny kontrast miedzy zielenią a czerwienią na roślinach. Nie chcę dodawać białych diod żeby nie było za jasno( zbiornik stoi na biurku obok mnie). Ponadto widziałem też takie projekty takich lamp czysto RGB ale fakt ze tam było bardzo dużo diod. Gdybym był pewny że pokrycie różnymi kolorami uzyskam bez takiej ilości to bym postawił tylko na 27 diod. Ale ściemnianie da mi tutaj kontrole nad mocą lampy.
Schemat wciąż zmieniam bo choć będą 3 szeregi to nie wiem czy normalnie w 3 rzędach je ułożę czy uda mi się w 4. Na razie chcę wiedzieć czysto technicznie jak to wygląda.

Avatar użytkownika

ALEKS_D_RAVEN
Poznaje temat

Posty: 95
Dołączył: 05 sty 2014, 02:06

MacGyver napisał(a):Jak dla mnie pomysł nietrafiony.

Mając identyczne szeregi z pojedynczych diod czerwonych, zielonych i niebieskich nie masz żadnych szans na otrzymanie światła sensownej barwy.

Ten zasilacz też nie ma większego sensu przy równoległym łączeniu szeregów.


Chodzi ci ze diody mogą być od siebie za daleko i dać zbyt mocny efekt tęczy? To jest możliwe ale chce zaryzykować.

A możesz szerzej wyjaśnić sprawę z zasilaczem?

Avatar użytkownika

ALEKS_D_RAVEN
Poznaje temat

Posty: 95
Dołączył: 05 sty 2014, 02:06

Dając identyczne szeregi nie masz kontroli nad widmem światła.

Jak podłączysz szeregi równolegle pod ten zasilacz, to i owszem sumaryczne natężenie prądu będzie takie jak ustawione, ale nie gwarantuje że w każdej gałęzi będzie podobne. Ponadto w przypadku awarii w jednej gałęzi, pozostałe gałęzie będą pracować z natężeniem większym niż planowane, co zapewne szybko doprowadzi do ich trwałego uszkodzenia.



MacGyver
Zainteresowany tematem

Posty: 228
Dołączył: 08 cze 2016, 14:57

Dobra ale co rozumiesz identyczne szeregi? Jednokolorowe, czy z taka sama kolejnością światła w szeregu? Bo nie planuje ani tego ani tego.

Ale mogę każdy szereg zabezpieczyć rezystorem prawda?

Avatar użytkownika

ALEKS_D_RAVEN
Poznaje temat

Posty: 95
Dołączył: 05 sty 2014, 02:06

Od początku do końca sie to nie spina.
1. stosując wyłacznie diody RGB nie uzyskasz białego światła i będzie wyglądało dziwnie. Ponadto te diody nie zapewnią prawidłowego spektrum dla fotosyntezy
2. diody w zależności o koloru mają różne napięcia przewodzenia . Diody róznych producentów również mogą sie miedzy sobą różnić . Tak więc równoległe łączenie diod do zasilacza stałoprądowego jest pomysłem ... dziwnym (staram się grzecznie wypowiadać )

kup sobie diody (po jednej) z kazdego rodzaju i poeksperymentuj aby zrobić światło białe - jak bedziesz zadowolony z efektu to zapomnij o mnie a jak nie to wróć



Hultaj
Stały bywalec

Posty: 460
Dołączył: 10 maja 2020, 18:02

ALEKS_D_RAVEN napisał(a):Wiem że to 3 razy więcej natężenia niż wymaga dlatego planuje lampę zrobić w 3 szeregach równoległych z takich samym rozkładem diod.


Z tego co rozumiem to zamierzasz stworzyć 3 szeregi będące swoimi kopiami.



MacGyver
Zainteresowany tematem

Posty: 228
Dołączył: 08 cze 2016, 14:57

Mnie też jakiś czas temu podkusiło...

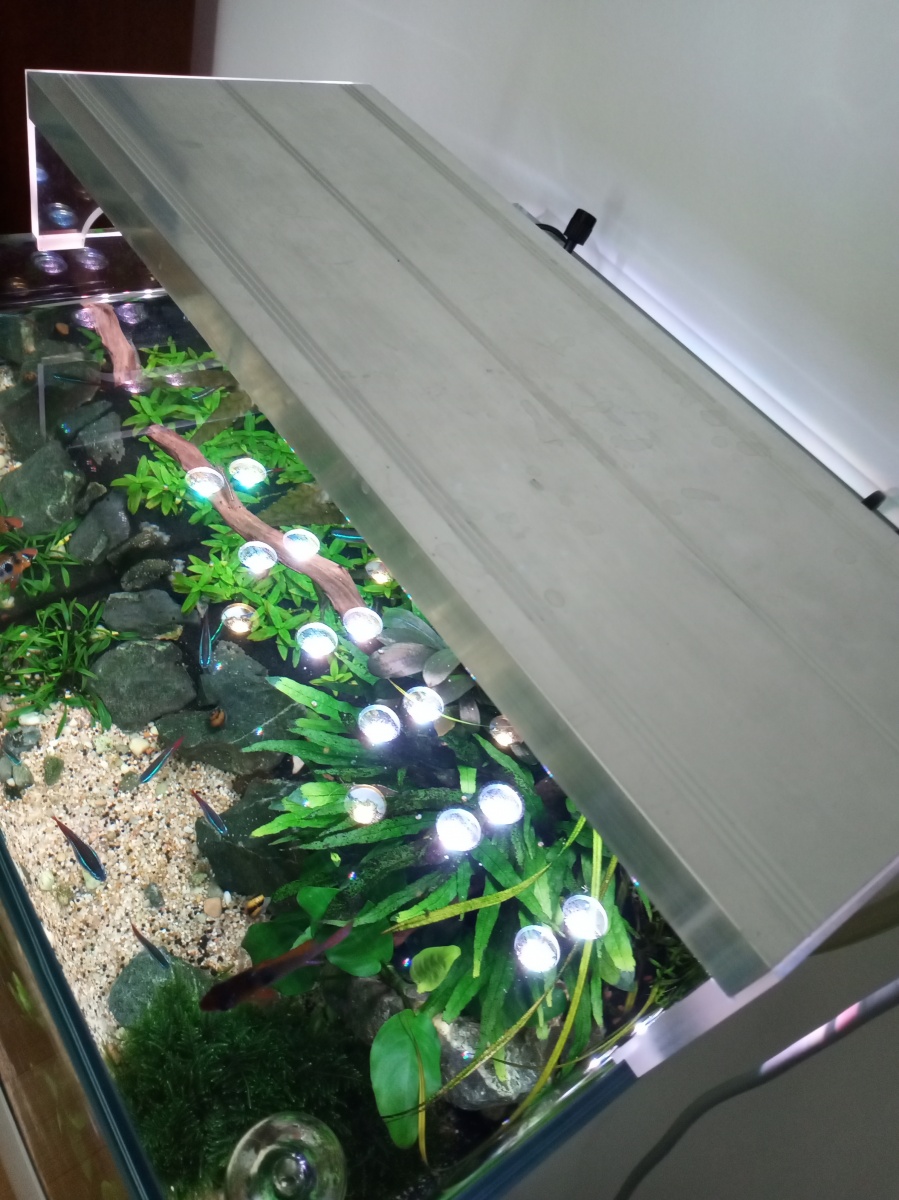

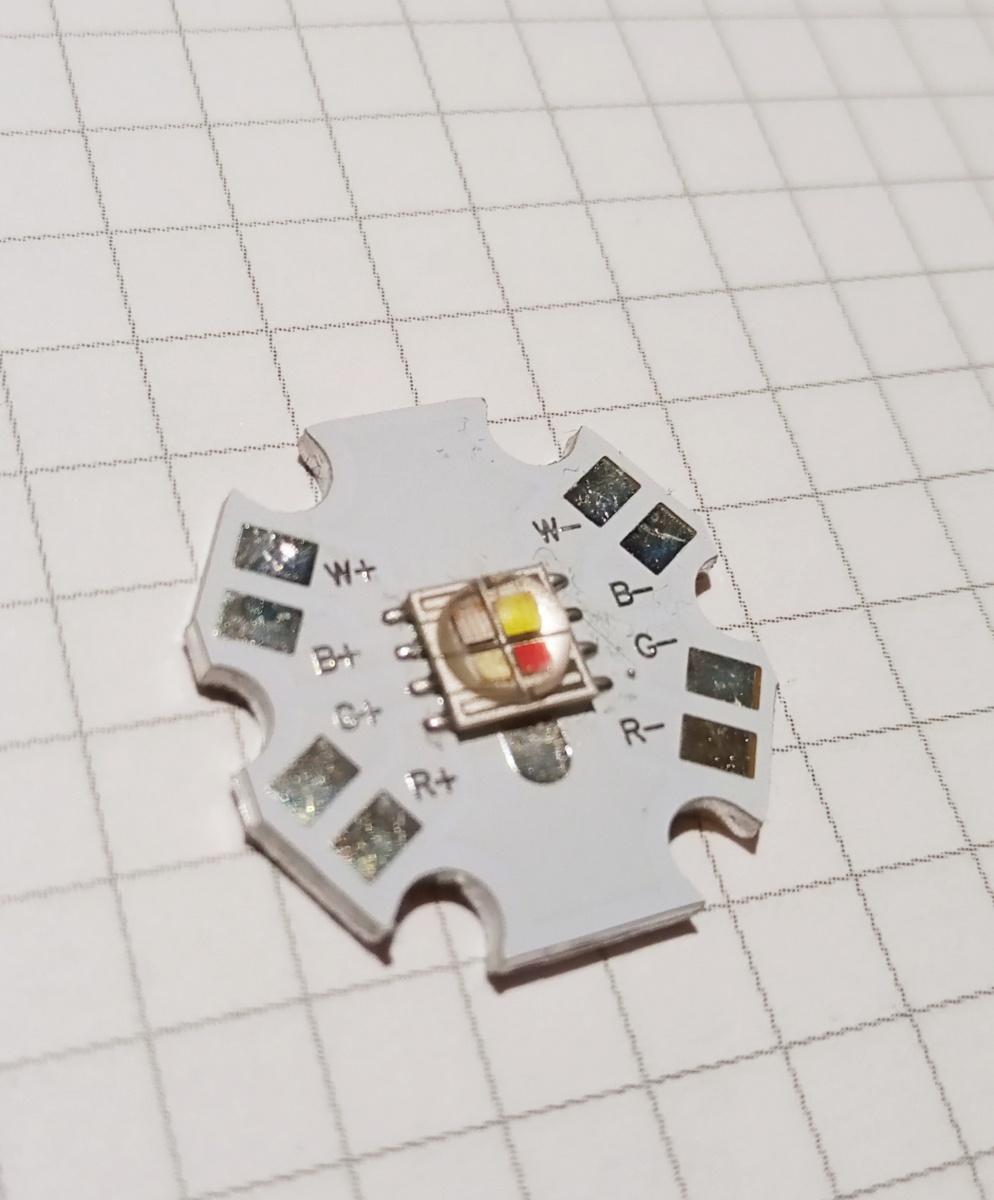

Zmajstrowałem lampę na LED'ach WRGB.
Działa, ale trzeba się było trochę namęczyć z orientacją LED'ów bo ustawione w jedną stronę dawały nieciekawy efekt kolorystyczny. Jedna strona zbiornika była "cieplejsza", druga "zimna".
Potem do tego zestawu dodałem jeszcze 4 LED'y białe ciepłe, ale już myślę o ich zastąpieniu czymś innym i dodaniu jeszcze 2/3 sztuk.
Sporo kombinowania, żeby przyzwoicie świeciło.
Zasilacz stałonapięciowy, ograniczniki prądu do 350mA, a sterowanie TC421.
Załączniki



FoCuS_PL
Znający temat

Posty: 1401
Dołączył: 04 kwi 2019, 11:12

Hultaj napisał(a):Od początku do końca sie to nie spina.
1. stosując wyłacznie diody RGB nie uzyskasz białego światła i będzie wyglądało dziwnie. Ponadto te diody nie zapewnią prawidłowego spektrum dla fotosyntezy
2. diody w zależności o koloru mają różne napięcia przewodzenia . Diody różnych producentów również mogą sie miedzy sobą różnić . Tak więc równoległe łączenie diod do zasilacza stałoprądowego jest pomysłem ... dziwnym (staram się grzecznie wypowiadać )

kup sobie diody (po jednej) z kazdego rodzaju i poeksperymentuj aby zrobić światło białe - jak bedziesz zadowolony z efektu to zapomnij o mnie a jak nie to wróć


Diody RGB 3w1 które posiadają 3 różne chipy dają razem białe światło choć fakt faktem są to 3 chipy skupione na powierzchni jednej diody wiec efekt tęczy się rozmywa. Tak mamy w Chihirosach WRGB, RGB A plus, VIVID 2, belkach Week Aqua, ADA Solar RGB bodajże też. Daje to fajny efekt takiej mocnej czerwieni kontrastujący ze szmaragdową zielenią. Akurat mam tu nadzieję uzyskać podobny efekt.

Co do prawidłowego spectrum dla roślin to szerokie pojęcie. Bo czym się mamy kierować się w ustalaniu prawidłowego spectrum? Widmo Absorpcyjne chlorofilu a i b oraz karotenoidów sugeruje skupić się głównie na świetle niebieskim najbardziej a potem na czerwonym. Kiedy spojrzy się na tak zwany Yield Photon Flux z zakresu PAR (photosyntetic active radiation) to badania z lat 70tych pokazały że fotosynteza jest najwydajniejsza dla czerwonego światła. Ale to były badania w krótkim czasie na pojedynczych chloroplastach. Światło niebieskie wciąrz niesie więcej energii na foton i sprzyja rozkrzewianiu się roślin na boki. A w ostatnich latach badania pokazują ze zielone światło też jest ważne dla fotosyntezy i innych procesów biologicznych rośliny. Wiec w skrócie prawidłowe spectrum dla roślin zawiera się w przedziale 400-700nm (PAR) i wybrane diody w tym zakresie się znajdują.I wiele osób utrzymuje swoje roślinniaki oświetlając ich markowymi lampami RGB od chihirosa czy ADA i jakoś rośliny fajnie im rosną. Przepraszam bardzo za tak długi wywód w tej sprawie.

I dochodzimy do rzeczy najważniejszej czyli stosowaniu diod o różnym kolorze/napięciu przy szeregowo równoległym połączeniu. Na wielu stronach pisze, że by każdym szeregu byłą taka sama proporcja różnych kolorów. Jak w jednym jest czerwony/biały/niebieski to w innych ma być tak samo. Pytanie tylko czy oprócz proporcji kolejność w szeregu tez ma być zachowana?. Jeśli doradzicie mi ze lepiej i bezpieczniej wsiąść driver na 350mA to ok. Najwyżej dam mniej diod bez ściemniania.

Avatar użytkownika

ALEKS_D_RAVEN
Poznaje temat

Posty: 95
Dołączył: 05 sty 2014, 02:06

FoCuS_PL napisał(a):Mnie też jakiś czas temu podkusiło...
Zmajstrowałem lampę na LED'ach WRGB.
Działa, ale trzeba się było trochę namęczyć z orientacją LED'ów bo ustawione w jedną stronę dawały nieciekawy efekt kolorystyczny. Jedna strona zbiornika była "cieplejsza", druga "zimna".
Potem do tego zestawu dodałem jeszcze 4 LED'y białe ciepłe, ale już myślę o ich zastąpieniu czymś innym i dodaniu jeszcze 2/3 sztuk.
Sporo kombinowania, żeby przyzwoicie świeciło.
Zasilacz stałonapięciowy, ograniczniki prądu do 350mA, a sterowanie TC421.


hmm ciekawe. Dobrze wiedzieć. A na fotkach jest pierwotny układ? Czy już z białymi?
Możliwe że trzeba by było zastosować mleczną przesłonę?
Poza tym belka fajna, ten sam profil aluminiowy chcę użyć.

Avatar użytkownika

ALEKS_D_RAVEN
Poznaje temat

Posty: 95
Dołączył: 05 sty 2014, 02:06

@ALEKS_D_RAVEN
Może i racja z tą mleczną szybą, powinna nieco "wygładzić" światło, z drugiej strony pozbawi "blików", a te lubię...
Po środku dwa rzędy RGBW, po bokach ciepłe białe 3,5K.
Następne modyfikacje nie wcześniej niż za miesiąc, bo mam już większą lampę na warsztacie :-)

PS
Mnóstwo ludzi używa tych profili bo, jak na razie, nie ma na rynku sensownej alternatywy w rozsądnej cenie...



FoCuS_PL
Znający temat

Posty: 1401
Dołączył: 04 kwi 2019, 11:12

Ale to może być wina tej dodatkowego białego chipu. Szczególnie jeśli będzie jaśniejszy tzn wiecej lumenów chip niż zielony i wszystkie tak samo zorientowane to mogło dać taki efekt.

Avatar użytkownika

ALEKS_D_RAVEN
Poznaje temat

Posty: 95
Dołączył: 05 sty 2014, 02:06

FoCuS_PL napisał(a):Mnie też jakiś czas temu podkusiło...
Zmajstrowałem lampę na LED'ach WRGB.
Działa, ale trzeba się było trochę namęczyć z orientacją LED'ów bo ustawione w jedną stronę dawały nieciekawy efekt kolorystyczny. Jedna strona zbiornika była "cieplejsza", druga "zimna".
Potem do tego zestawu dodałem jeszcze 4 LED'y białe ciepłe, ale już myślę o ich zastąpieniu czymś innym i dodaniu jeszcze 2/3 sztuk.
Sporo kombinowania, żeby przyzwoicie świeciło.
Zasilacz stałonapięciowy, ograniczniki prądu do 350mA, a sterowanie TC421.

Ale zapewne masz niezależne sterowanie jasnością dla każdego koloru?



MacGyver
Zainteresowany tematem

Posty: 228
Dołączył: 08 cze 2016, 14:57

To ja może kogoś zaskoczę ale widziałem lampę z diod RGB i nawet widziałem rośliny które tam rosły były całkiem ładne i dla jasności belka składała się tylko z diod niebieskich dwa rodzaje zielonych i czerwonych też dwa rodzaje



andrzejkowac
Stały bywalec

Posty: 423
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz

andrzejkowac napisał(a):To ja może kogoś zaskoczę ale widziałem lampę z diod RGB i nawet widziałem rośliny które tam rosły były całkiem ładne i dla jasności belka składała się tylko z diod niebieskich dwa rodzaje zielonych i czerwonych też dwa rodzaje

Tzn że były diody green 520 i 570 oraz red i deep red. A belka była duża? A diody gęsto upakowane?

Avatar użytkownika

ALEKS_D_RAVEN
Poznaje temat

Posty: 95
Dołączył: 05 sty 2014, 02:06

@MacGyver
Mam :-)



FoCuS_PL
Znający temat

Posty: 1401
Dołączył: 04 kwi 2019, 11:12

ALEKS_D_RAVEN napisał(a):
andrzejkowac napisał(a):To ja może kogoś zaskoczę ale widziałem lampę z diod RGB i nawet widziałem rośliny które tam rosły były całkiem ładne i dla jasności belka składała się tylko z diod niebieskich dwa rodzaje zielonych i czerwonych też dwa rodzaje

Tzn że były diody green 520 i 570 oraz red i deep red. A belka była duża? A diody gęsto upakowane?
Akwarium 200l maksymalna moc belki 0,65W/l skręcone sterownikiem na ok 0,44W



andrzejkowac
Stały bywalec

Posty: 423
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz

@andrzejkowac

Sorry, ale zupełnie nie rozumiem, o czym piszesz.
A właściwie rozumiem, tylko bez szczegółowych danych jakie to LEDy (typ, moc, ilość/typ, etc.) , taka informacja jest, delikatnie mówiąc, pozbawiona sensu...



FoCuS_PL
Znający temat

Posty: 1401
Dołączył: 04 kwi 2019, 11:12

To próbuj uściślić normalne diody power LED 1W.moc mogę podać tylko w watach jak już pisałem max 0,66W/l diody zielone niebieskie i czerwone .Jak wiadomo z tych kolorów można uzyskać normalne białe światło więc nie widzę tu nic dziwnego



andrzejkowac
Stały bywalec

Posty: 423
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz

Niestety nie jestem w stanie podać poszczególnych ilości każdego koloru ponieważ tego nie liczyłem



andrzejkowac
Stały bywalec

Posty: 423
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz
