Belka LED DIY - Doklejanie radiatora do profilu LED



Dobór oświetlenia do akwarium. Lampy, świetlówki, diody LED. + nowy temat
Witam

Czy jest sens doklejania radiatora do profilu led? Czy takie rozwiązanie podniesie znacząco wymianę ciepła biorąc pod uwagę scenariusz bez montowania wentylatorów?
Jeśli tak to zwykły klej termoprzewodzący wystarczy czy trzeba podejść do tego inaczej?

Chodzi o połączenie tego profilu (Link) z tym radiatorem(Link) lub tym (Link).
Pytanie jeszcze czy radiator musiałby być na cała długość profilu czy wystarczy tam gdzie na profilu są doklejone ledy?

Avatar użytkownika

ALEKS_D_RAVEN
Poznaje temat

Posty: 95
Dołączył: 05 sty 2014, 02:06

Mogę się wypowiedzieć na przykładzie belki na taśmach 8520 i 5630. Te drugie niesamowicie grzeją i musiałem zakupić radiatory, bo sam profil nie dawał rady. Profil 10 cm x 60 cm, na nim 4 radiatory 6x6x1 cm, klejone na klej termoprzewodzący i teraz belka jest chłodna. Może to naprowadzi Cię na jakieś rozwiązanie. Pozdrawiam



kubos
Początkujący

Posty: 17
Dołączył: 04 mar 2018, 01:14
Miasto: Rokiciny

Żebrowanie podniesie skuteczność wymiany cieplnej i odpowidając wprost na zadane pytanie : tak jest sens
ale:
- chyba lampka nie zyska na estetyce
- koszt znacząco zostanie podniesiony

Lepszym rozwiazaniem jest ograniczenie nagrzewania diod . Tyleż dziwnym jak i powszechnym jest pogląd że diody 1W należy zasilać prądem 350mA a 3W 700mA.
Przecież to są prądy maksymalne rekomendowane przez producenta przy temperaturze 25stC (lub 35stC w zalezności od producenta)
Wraz ze wzrostem temperatury zmniejsza sie sprawność , moc maks a także trwałość .
Tak więc zamiast radiatorów dodatkowych proponuję obnizenie prądu zasilającego diody do ok 500mA (lub mniej). Wówczas możesz założyć 5,5W/dm2 radiatora



Hultaj
Stały bywalec

Posty: 457
Dołączył: 10 maja 2020, 18:02

Diody będą 1W i zamierzam je ściemniać. Tylko chce mieć jakiś plan awaryjny bo rozpatruje dużo diod na małej belce, nawet 30 lub więcej na belkę 40 x 16 cm.

Estetyka wiem że wylatuje przez okno.Chyba że mógłbym pofarbować radiator, tylko czym by nie pogorszyć przewodzenia ciepła?

Avatar użytkownika

ALEKS_D_RAVEN
Poznaje temat

Posty: 95
Dołączył: 05 sty 2014, 02:06

Paradoksalnie,jeżeli pomalujesz czarnym,matowym spreyem to zwiększysz sprawność radiatora.

Powłoka powinna być jednak mozliwie cienka. Aluminium jednak to niewdzięczny materiał do malowania zwykłymi farbami ale da sie zwłaszcza że na to tylko sie patrzy a nie dotyka.

Idealnie powinien być czerniony galwanicznie ale w warunkach domowych ...

edit:
bez dodatkowego radiatora na tym profilu możesz zamontować max. 40szt 1W diod zasilonych 0,75W na diodę czyli 250-270mA w zalezności od typu diody



Hultaj
Stały bywalec

Posty: 457
Dołączył: 10 maja 2020, 18:02

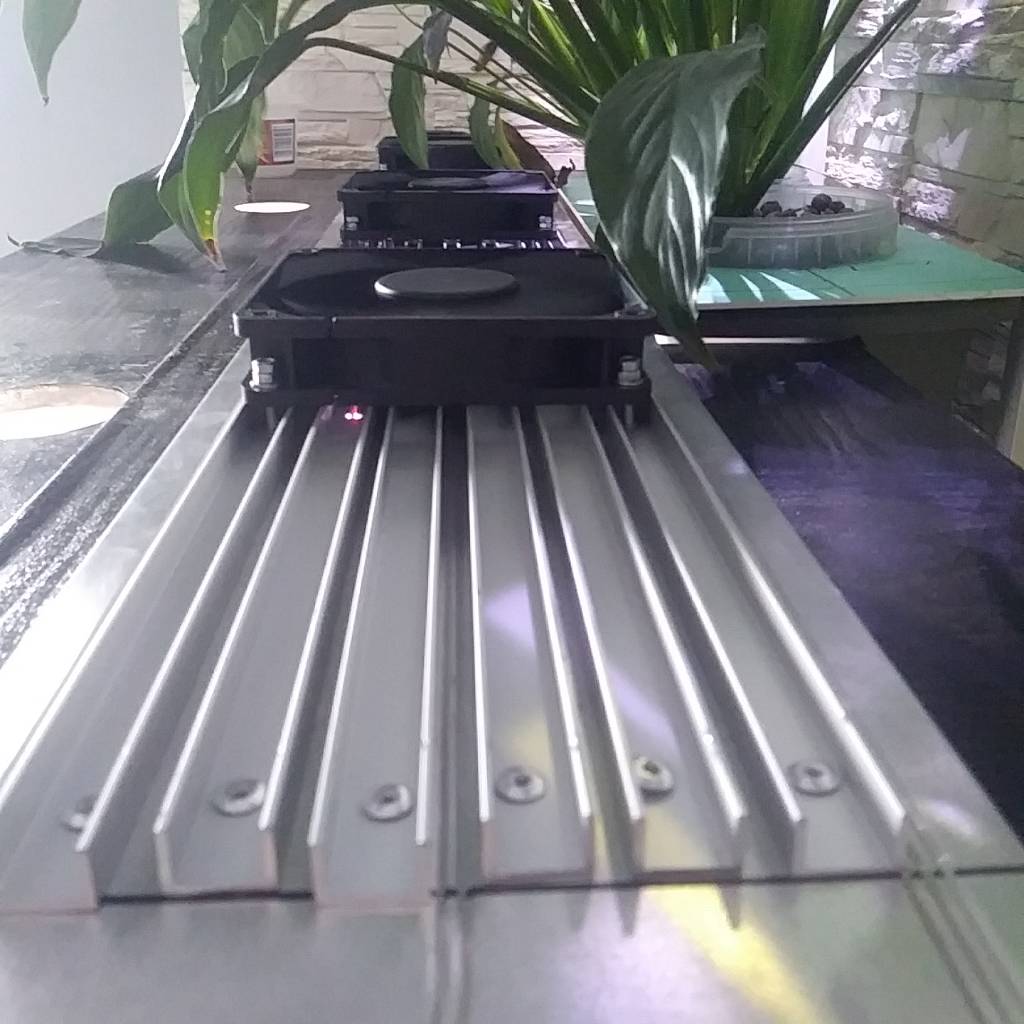

Tu moje rozwiązanie chłodzenia radiatory z profilu 10x10 i 3xwentylator 12x12 belka120cm

Sent from my LG-M200 using Akwarium mobile app



andrzejkowac
Stały bywalec

Posty: 422
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz

Zamiast kombinować zbuduj belkę na radiatorze od Piekarza i po problemie :)

Avatar użytkownika

astar
Z dużym doświadczeniem

Posty: 2141
Dołączył: 27 gru 2015, 19:05
