Jak ustawić ciśnienie na reduktorze



Nawożenie dwutlenkiem węgla. Dobór zestawu i sposobu rozpuszczania gazu. Pomiar CO. + nowy temat

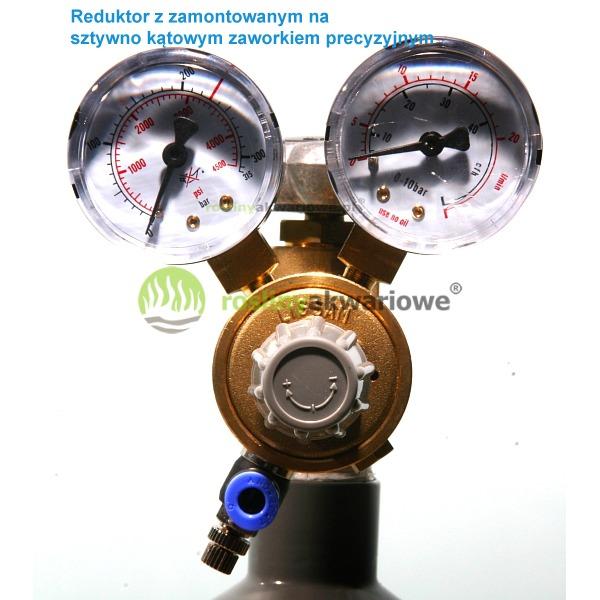

Posiadam poniższy reduktor ,ale nie wiem jak ustawić ciśnienie wylotowe na ok 3.5 bar .
Na reduktorze jest napisany zakres od 0 do 10 bar ale czarne liczy są jako CFH a czerwone w l/min .



http://sklep.roslinyakwariowe.pl/techni ... -9835.html
Załączniki

Avatar użytkownika

Puszek19
Poznaje temat

Posty: 116
Dołączył: 14 kwi 2009, 11:43

U siebie mam tak. Lewy manometr - butla, prawy - reduktor.
Załączniki



Anonim 35279


no własnie jak ustawić 3.5 bar na tym prawym ??

Avatar użytkownika

Puszek19
Poznaje temat

Posty: 116
Dołączył: 14 kwi 2009, 11:43

Jeszcze raz napisze...(odpowiedz znikła) Na prawym najlepiej jest ustawic wartość do pierwszej kreski (minimalna wartość)...gdyż lepsza jest regulacja zaworkiem precyzyjnym tym samym lepiej jest ustawić stałą podaż Co2 1b/s,2b/s/

Avatar użytkownika

thepitpit
Początkujący

Posty: 25
Dołączył: 29 sie 2012, 20:39

3,5 bar to około 43 psi
http://rowery.zbooy.pl/ciskal.html



Anonim 35279


norberts napisał(a):3,5 bar to około 43 psi
http://rowery.zbooy.pl/ciskal.html



a ile to będzie cfh ?

Avatar użytkownika

Puszek19
Poznaje temat

Posty: 116
Dołączył: 14 kwi 2009, 11:43

thepitpit napisał(a):Jeszcze raz napisze...(odpowiedz znikła) Na prawym najlepiej jest ustawic wartość do pierwszej kreski (minimalna wartość)...gdyż lepsza jest regulacja zaworkiem precyzyjnym tym samym lepiej jest ustawić stałą podaż Co2 1b/s,2b/s/


Ja będę używał dyfuzora przepływowego i zalecane ciśnienie dla niego jest ok 3.5 bar , i nie wiem jak to ustawić , myślę ze na pierwszej kresce to będzie za male ciśnienie.

Avatar użytkownika

Puszek19
Poznaje temat

Posty: 116
Dołączył: 14 kwi 2009, 11:43

CFH to jednostka przepływu (cubic feet per hour) ;)
Ogólnie na tym manometrze wszystko na czarnej skali dzieli się przez 10 żeby otrzymać bary, na 10cfh jest 1 bar (tak na 90%).


Avatar użytkownika

Kyle
Stały bywalec

Posty: 318
Dołączył: 11 cze 2008, 18:44
Miasto: Szczecin

aha czyli jak ustawie tak na 35 to powinno byc 3.5 bar

Dzięki Bardzo

Avatar użytkownika

Puszek19
Poznaje temat

Posty: 116
Dołączył: 14 kwi 2009, 11:43

Puszek19 napisał(a):aha czyli jak ustawie tak na 35 to powinno byc 3.5 bar

Dzięki Bardzo


Zgadza się.



Anonim 35279


10 na skali prawego zegara to odpowiednik 2,5 bara. 3,5 bara to 14 cfh, czyli mniej więcej tyle, co na zdjęciu Norbertsa.



Makawity
Zaawansowany użytkownik

Posty: 891
Dołączył: 21 lip 2010, 13:54
Miasto: małe

Makawity napisał(a):10 na skali prawego zegara to odpowiednik 2,5 bara. 3,5 bara to 14 cfh, czyli mniej więcej tyle, co na zdjęciu Norbertsa.


czyli 10cfh to nie jest 1 bar



puszek


Makawity napisał(a):10 na skali prawego zegara to odpowiednik 2,5 bara. 3,5 bara to 14 cfh, czyli mniej więcej tyle, co na zdjęciu Norbertsa.


Jakieś potwierdzenie tego masz? Skąd brałeś te informacje? Nie przeczę, chciałbym tylko wiedzieć ;)


Avatar użytkownika

Kyle
Stały bywalec

Posty: 318
Dołączył: 11 cze 2008, 18:44
Miasto: Szczecin

On opiera sie na tym, ze cały czary pasek od 0 do 40 cfh odpowiada 0 do 10bar , stad 3,5bar wychodzi około 14cfh. Przy. zakupie tez mi tak powiedziano.
Z tego co czytam to nie można konwertować cfh do bar. Cfh (cubic feet per hour) to miara przepływu, a bar ciśnienia.

Avatar użytkownika

SpiritWalker
Zainteresowany tematem

Posty: 172
Dołączył: 14 lut 2014, 12:42

Też mnie to kiedyś gryzło... więc polecam mój temat o jednostkach na reduktorze, jeden z ostatnich postów dobrze wszystko wyjaśnia. :)

http://www.roslinyakwariowe.pl/dyskusje ... 59391.html

Avatar użytkownika

salava8
Z dużym doświadczeniem

Posty: 2437
Dołączył: 19 lis 2013, 22:20
Miasto: Kraków

Mnie oświeciło właśnie po przeczytaniu tematu, który powyżej podał salava8, wcześniej bez głębszej refleksji przyjmowałem, że 10 cfh= 1bar. "0-10 bar" jest informacją, że manometr jest przystosowany do pracy na ciśnieniu w przedziale od 0 do 10 barów, natomiast skala jest w jednostkach cfh. Jeśli przyjmiemy (co podpowiada logika), że krańcowa wartość na podziałce, czyli 40 cfh, odpowiada ciśnieniu 10 barów, to już łatwo przeliczyć, że wartości w barach są 1/4. wartości cfh. Stąd 3,5 bara x 4 = 14 cfh.



Makawity
Zaawansowany użytkownik

Posty: 891
Dołączył: 21 lip 2010, 13:54
Miasto: małe

MAGNUM REDUKTOR AR/CO² SERIA 50 MINI
- ciśnienie wlotowe: 200 bar
- ciśnienie wylotowe: 4 bar
- przepustowość: 12 l/min
- rodzaj gazu: argon/dwutlenek węgla
- gwint nakrętki wylotu: 6,3 mm

czyli ten o którym tu mowa. Info ze sklepów z akcesoriami spawalniczymi. W jednym ze sklepów jest link do instrukcji od producenta w pdf. W niej max ciśnienie wylotowe to 4bar.

Reduktory seria 50 mini Ar/CO2
Producent: IMPORT
Typ reduktora: mini CO2/Argon
Rodzaj gazu: argon-dwutlenek węgla
Gwint na wlocie: W21,8x1/14
Znamionowe ciśnienie wlotowe bar [MPa]: 185 (18,5)
Zakres ciśnień wylotowych bar [MPa]: 0,5 - 10 (0,05÷1,00)
Znamionowa przepustowość [m3/h]: 15
Gwint nakrętki na wylocie końcówka do węża [mm]: G 1 6,3

Jest też coś takiego.

Wygląda na to że mamy dwie wersje tego samego reduktora.

Avatar użytkownika

SpiritWalker
Zainteresowany tematem

Posty: 172
Dołączył: 14 lut 2014, 12:42

czyli dalej nie mamy jasnej odpowiedzi :(

Avatar użytkownika

Puszek19
Poznaje temat

Posty: 116
Dołączył: 14 kwi 2009, 11:43

Wydaje mi się, że jaki by to nie był reduktor, najważniejsza dla nas jest ta informacja na manometrze: "0-10 bar". Oznacza to, że maksymalne ciśnienie na wylocie reduktora nie wyniesie więcej, niż 10 barów ( producent nie może przecież zastosować manometru, który nie oddaje maksymalnych "możliwości" zespolonego z nim reduktora - byłoby to niebezpieczne ). Stąd wniosek, że jakkolwiek nie rozkręcimy pokrętła reduktora, to ciśnienie jakie uzyskamy na wylocie, nigdy nie zagrozi prawidłowej pracy zaworka precyzyjnego ( chyba większość tych popularnych wytrzymuje ciśnienie max właśnie do 10 barów ).
Jeśli chodzi o to przeliczanie cfh na bary, to jak zauważył wcześniej SpiritWalker, całkiem możliwe, że nie ma to tak oczywistego przelożenia, jak podpowiadałaby logika - nie ma to jednak większego znaczenia. To, że nie potrafimy precyzyjnie określić ustawionego ciśnienia w barach, w żaden sposób nie wpływa na prawidłowe działanie naszego zestawu CO2, gdyż cały czas mieścimy się w bezpiecznym zakresie. Jak zostało powiedziane na jednym z filmików RA dotyczącym instalacji CO2, wskazania manometrów mają znaczenie bardziej poglądowe, niż praktyczne.



Makawity
Zaawansowany użytkownik

Posty: 891
Dołączył: 21 lip 2010, 13:54
Miasto: małe

Bo to są dwa różne reduktory a dokładniej różnych producentów. Brak możliwości ustawienia ciśnienia wylotowego powyżej 4 barów w przypadku niskociśnieniowych systemów to nie jest problem bo nigdy na wyższych pracować nie będziemy . W przypadku wysoko ciśnieniowych atomizerów może się przydać.
Jeśli rozważamy ustawienie zaworka precyzyjnego to mówimy o tej pierwszej czyli niskociśnieniowej. Zasada jest taka że im niższe ustawimy ciśnienie na wylocie reduktora tym łatwiej uda się nam ustawić zaworkiem odpowiednią ilość bąbelków (zaworek bardziej otwarty). Taki sposób ustawienia ma jednak duże ryzyko że przy końcu gazu w butli ( tj. gdzieś koło 4 barów) reduktor przestaje działać i rybki mamy zagazowane chyba że nas Ph kontroler uratuje . Wyższe ciśnienie z reduktora powoduje trudniejsze i mniej stabilne ustawienie zaworka ale zjawisko o którym wspomniałem niesie z sobą dużo mniejsze skutki.

Avatar użytkownika

alarmowiec
Zainteresowany tematem

Posty: 219
Dołączył: 30 cze 2003, 08:01
Miasto: Poznań

Do usunięcia.
Ostatnio edytowano 06 cze 2014, 21:16 przez SpiritWalker, łącznie edytowano 1 raz

Avatar użytkownika

SpiritWalker
Zainteresowany tematem

Posty: 172
Dołączył: 14 lut 2014, 12:42

alarmowiec napisał(a):Bo to są dwa różne reduktory a dokładniej różnych producentów. Brak możliwości ustawienia ciśnienia wylotowego powyżej 4 barów w przypadku niskociśnieniowych systemów to nie jest problem bo nigdy na wyższych pracować nie będziemy . W przypadku wysoko ciśnieniowych atomizerów może się przydać.
Jeśli rozważamy ustawienie zaworka precyzyjnego to mówimy o tej pierwszej czyli niskociśnieniowej. Zasada jest taka że im niższe ustawimy ciśnienie na wylocie reduktora tym łatwiej uda się nam ustawić zaworkiem odpowiednią ilość bąbelków (zaworek bardziej otwarty). Taki sposób ustawienia ma jednak duże ryzyko że przy końcu gazu w butli ( tj. gdzieś koło 4 barów) reduktor przestaje działać i rybki mamy zagazowane chyba że nas Ph kontroler uratuje . Wyższe ciśnienie z reduktora powoduje trudniejsze i mniej stabilne ustawienie zaworka ale zjawisko o którym wspomniałem niesie z sobą dużo mniejsze skutki.

Wiesz czy da sie je jakoś odróżnić? Dla mnie wyglądają identycznie.

U mnie sytuacja kiedy redaktor przestał działać miała miejsce wczoraj. Z 1,5b/s skoczyło na około 4b/s. Na szczęście jak byłem w domu.

Avatar użytkownika

SpiritWalker
Zainteresowany tematem

Posty: 172
Dołączył: 14 lut 2014, 12:42

Ten z max 4 Bary to reduktor Magnum a różnią się trochę obudową ( inny odlew obudowy)

Avatar użytkownika

alarmowiec
Zainteresowany tematem

Posty: 219
Dołączył: 30 cze 2003, 08:01
Miasto: Poznań

Kyle napisał(a):CFH to jednostka przepływu (cubic feet per hour) ;)
Ogólnie na tym manometrze wszystko na czarnej skali dzieli się przez 10 żeby otrzymać bary, na 10cfh jest 1 bar (tak na 90%).

Na moje masz racje, logika podpowiada.
Na reduktorze mamy wyjście 4bar, stąd czarna podziałka 0-10-20-30-40 (0-1-2-3-4 bar).
Jak widzimy skala czarna jest dalej niż 40 a to dlatego, że mamy zapis na manometrze 0-10bar.
Zapis na manometrze 0-10bar oznacza, że wytrzyma on (manometr) do 10bar, czyli możemy nasz manometr zastosować z reduktorem, który na wyjściu ma max 10bar (nasz reduktor ma 4bar).
Reasumując, ustawienie na skali czarnej 15 oznacza 1,5bara.

ps.
Witam, na razie czytałem tylko a teraz napisałem 1 posta i się z Wami Witam :D

Avatar użytkownika

rafix1
Poznaje temat

Posty: 61
Dołączył: 20 maja 2015, 07:25
Miasto: PWA

alarmowiec napisał(a): Taki sposób ustawienia ma jednak duże ryzyko że przy końcu gazu w butli ( tj. gdzieś koło 4 barów) reduktor przestaje działać i rybki mamy zagazowane chyba że nas Ph kontroler uratuje . Wyższe ciśnienie z reduktora powoduje trudniejsze i mniej stabilne ustawienie zaworka ale zjawisko o którym wspomniałem niesie z sobą dużo mniejsze skutki.


Nie bardzo rozumiem dlaczego reduktor przestaje działać i jak to się ma do zestawu z elektrozaworem.
